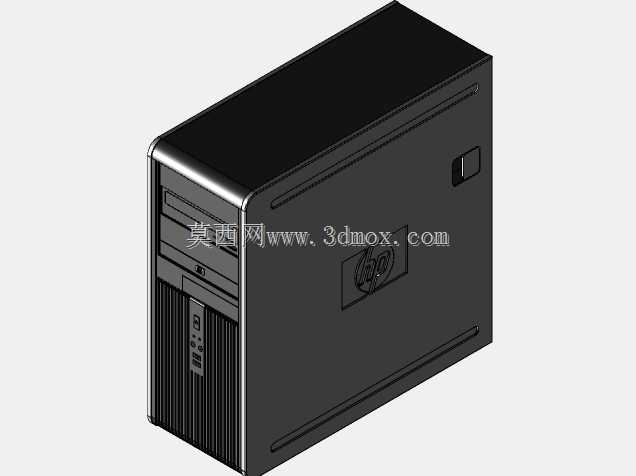

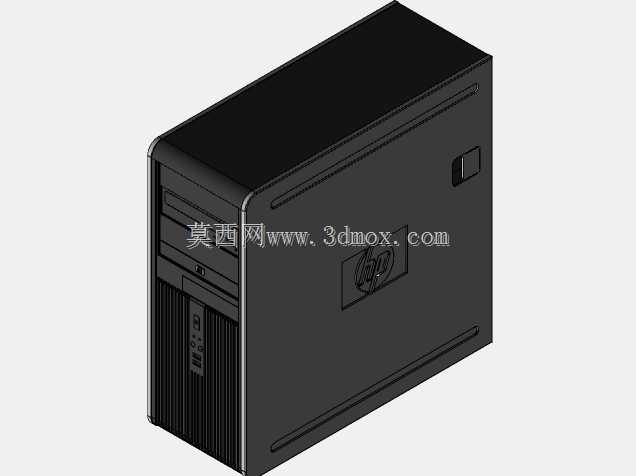

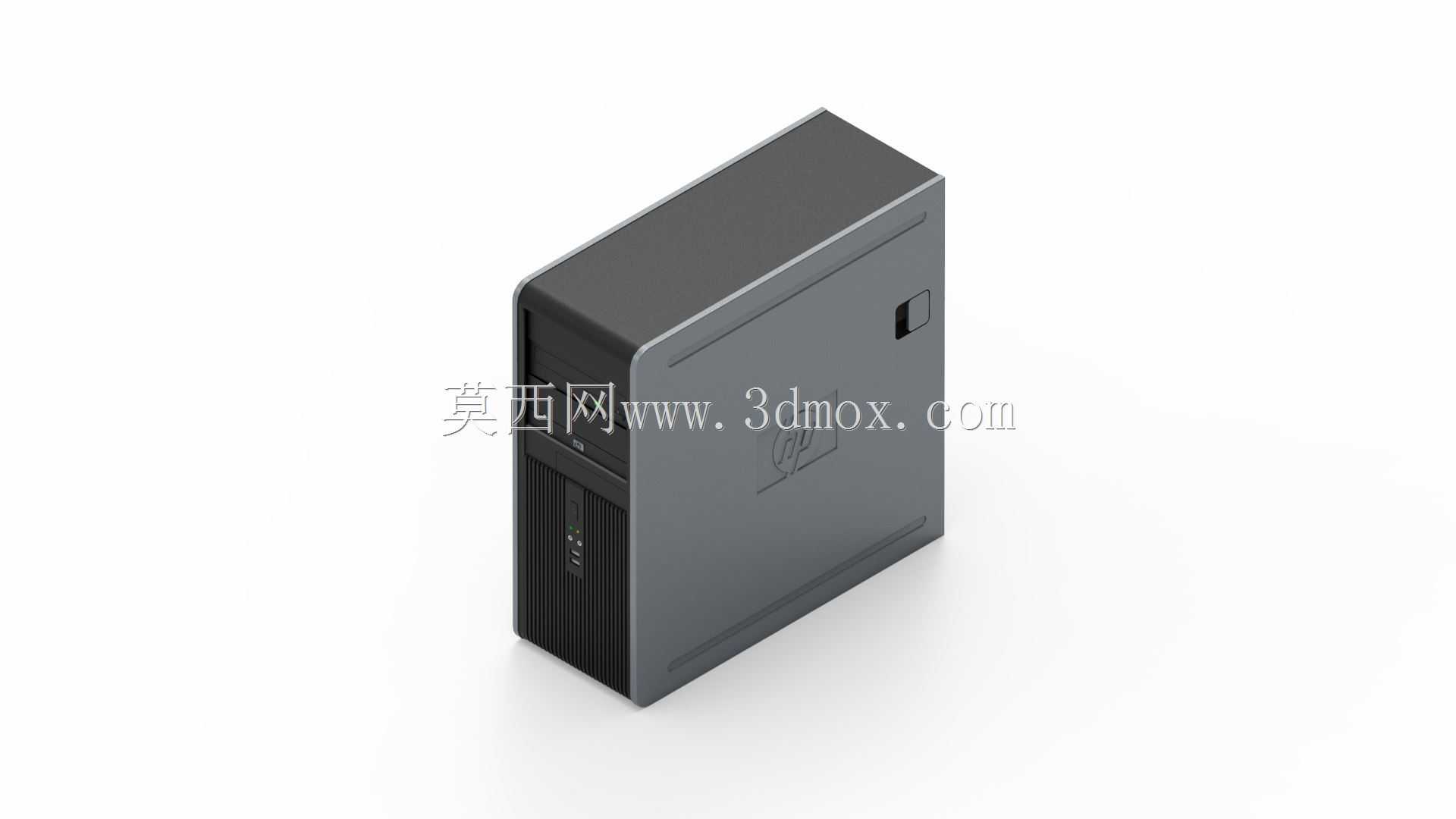

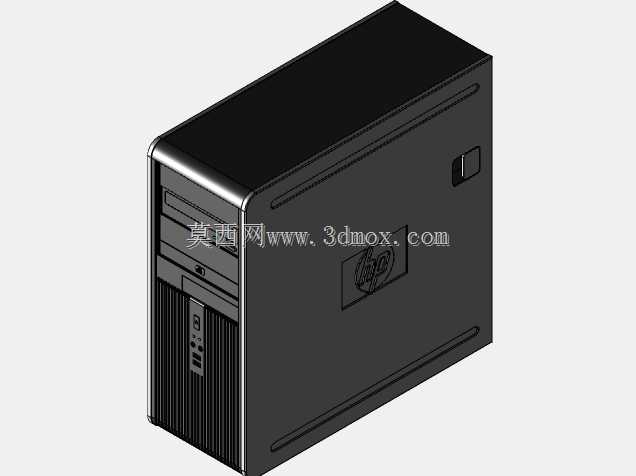

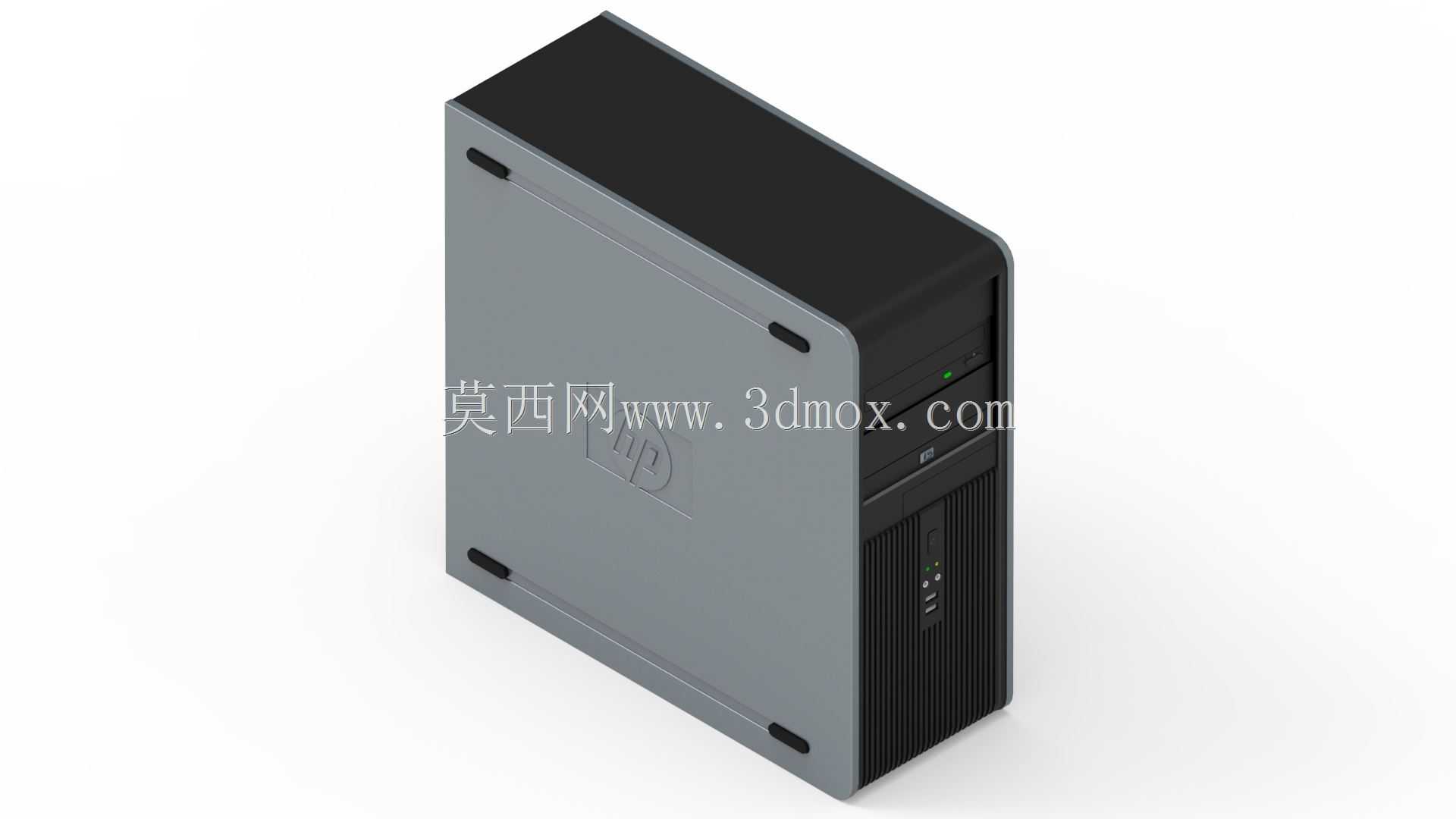

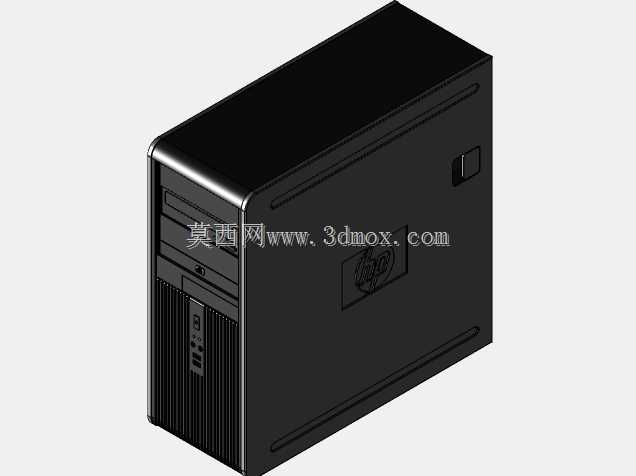

惠普7800塔式台式电脑主机外观结构

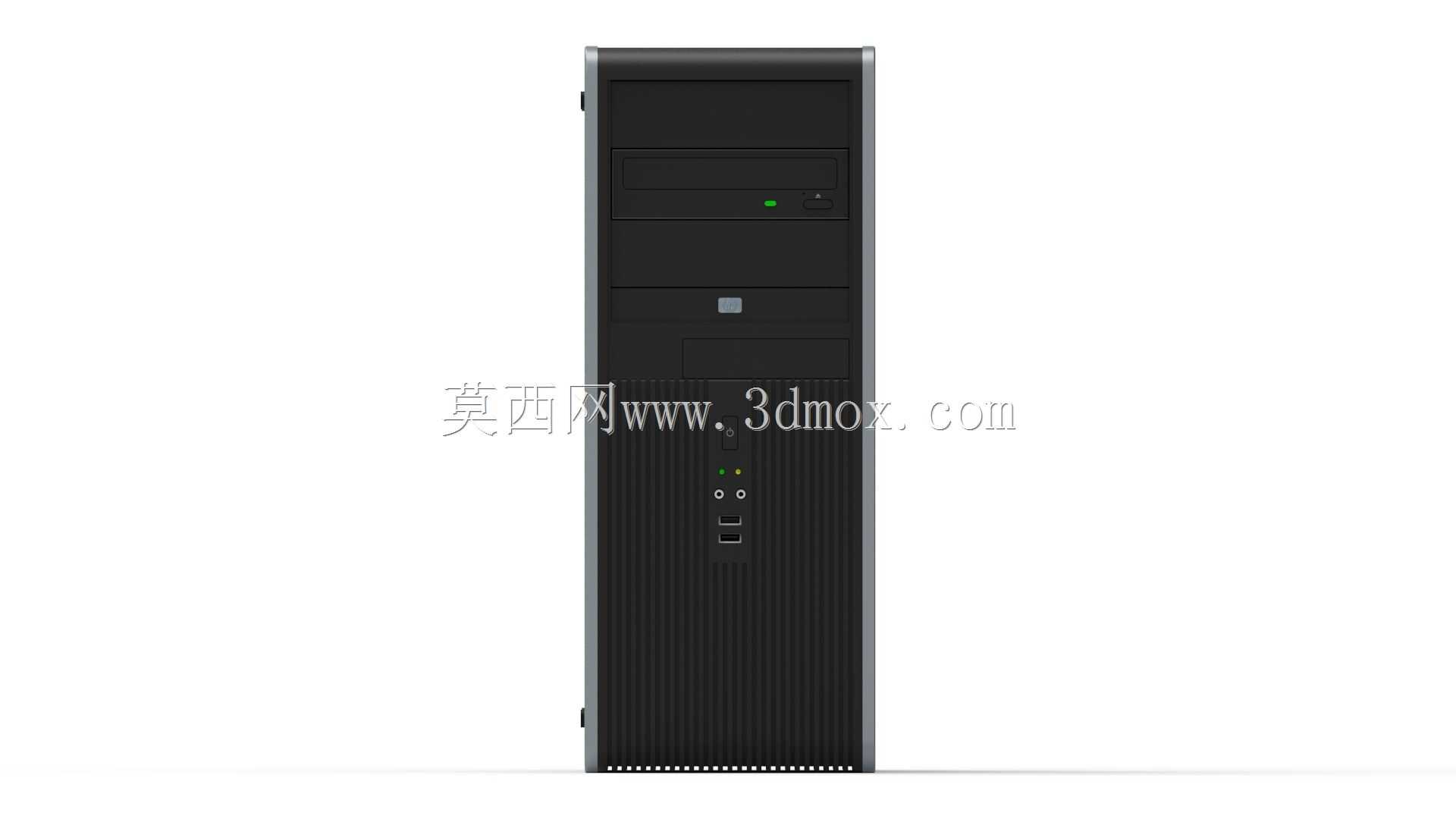

　　从结构设计的思路来看，这款主机的外壳采用一体化的侧盖加前面板框架结构，前面板下半部分做了竖向的通风格栅，进风方向正对内部的硬盘仓和主板供电区域，能在低转速风扇的配置下保证足够的进风量，满足商用办公长时间低负载运行的散热需求，同时竖向格栅的结构也能减少灰尘直接进入机箱内部，延长日常清灰维护的周期。前面板上半部分是平整的品牌标识区域，没有多余的外露接口，所有前置的USB、音频接口都布置在面板顶部的隐藏式凹槽里，不用的时候可以被盖板遮挡，避免办公场景下的泼溅、落灰问题，也让整机正面看起来更简洁统一，符合商用办公环境的视觉要求。日常做办公场景设备布局建模、工位三维规划的时候，这类塔式主机的结构还原是很常见的需求，很多刚接触商用设备建模的工程师容易忽略实际安装和使用的边界条件，做出来的模型要么和实物尺寸偏差大，要么在场景装配时出现干涉问题。这款塔式主机的整体造型走的是商用设备一贯的方正硬朗路线，没有消费级游戏机箱那种夸张的棱角和异形结构，所有外轮廓的棱边都做了小半径的圆角过渡，既避免钣金加工时的锐边隐患，也能在办公场景布置时减少磕碰划伤的风险，整体线条垂直规整，方便在工位下方、机柜隔间这类规整空间里排布，不会因为异形结构浪费周边的可用空间。机箱侧面是整块的可拆卸金属侧板，靠后侧的卡扣和手拧螺丝固定，不需要额外工具就能拆开侧板进行内部硬件的升级维护，侧板上没有做大面积的侧透开孔，一方面是商用场景不需要灯光展示的需求，另一方面整块金属板的结构强度更高，搬运挪动时不容易出现侧板变形的问题，也能更好的屏蔽内部元件的电磁辐射，满足办公环境的电磁兼容要求。从实际使用的场景来看，这类塔式主机主要面向固定工位的日常办公、轻度设计生产场景，立式放置的结构相比卧式机箱更节省桌面的横向空间，可以直接放置在工位桌面下方的主机托架上，也可以并排布置在开放式办公区的集中设备隔间里。

　　建模的时候需要特别注意几个安装边界尺寸：首先是机箱底部的支撑脚垫高度，这个尺寸直接决定了主机放置时底部的进风空间，要是建模时忽略脚垫厚度，把机箱底面和放置面做齐平装配，后续做散热仿真或者场景渲染的时候就会出现进风路径错误的问题；其次是机箱后侧的接口区域凸起尺寸，很多人建模时只做机箱主体的方正轮廓，忽略了后侧电源接口、主板挡板区域的轻微凸起，在做靠墙布置或者机柜安装的场景时，就会出现预留间隙不足的干涉问题；还有前面板的光驱位、按键区域的凹陷深度，这些细节尺寸如果偏差太大，做整机装配动画或者维护操作演示的时候，就会出现按键按不到、光驱托盘弹出被遮挡的问题。

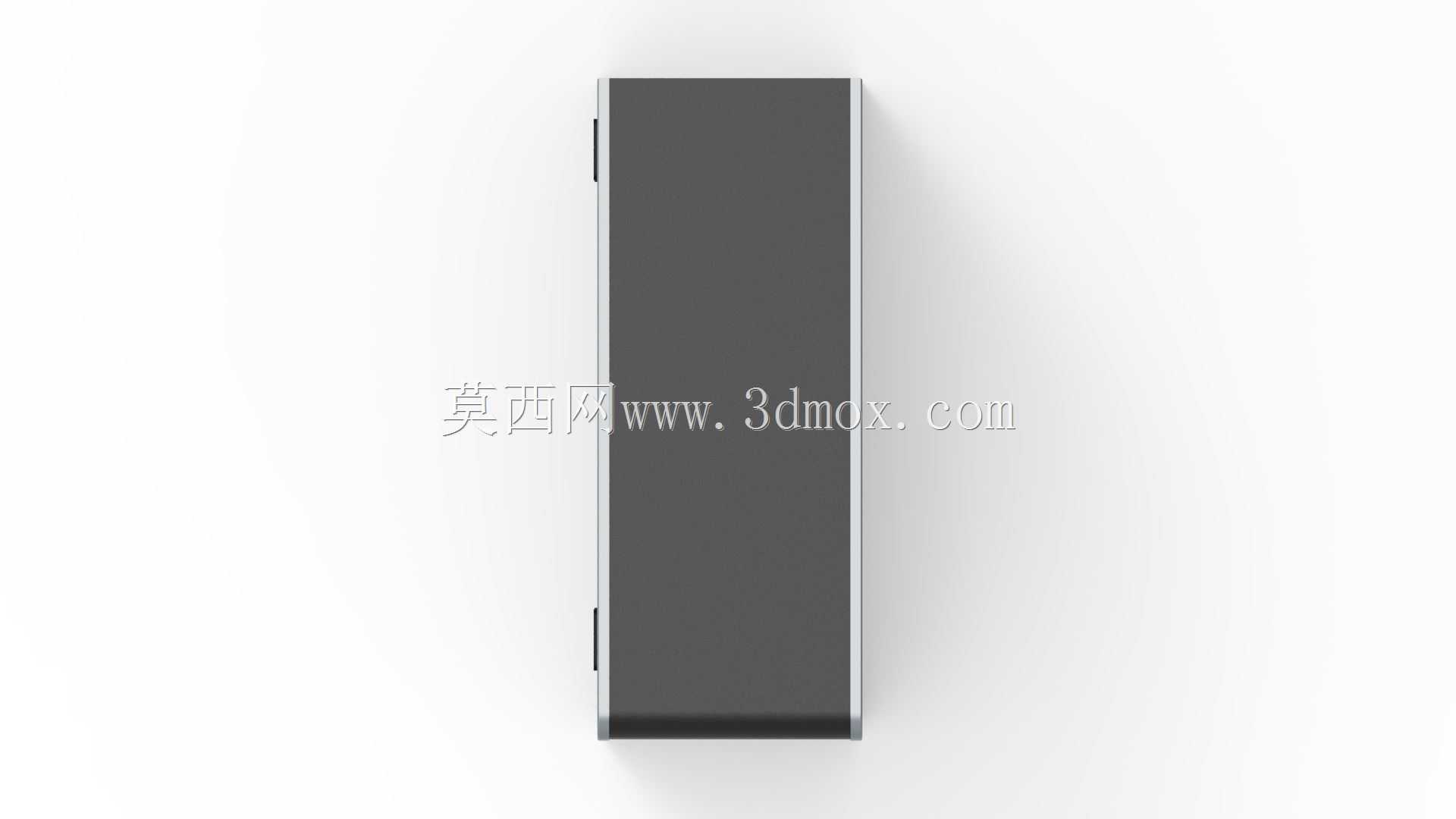

　　机箱的顶部做了轻微的内凹防滑处理，日常短距离挪动的时候可以直接手扶顶部搬运，不需要弯腰托住机箱底部，这个细节结构在建模时要还原出内凹的弧度，不能做成完全平整的顶面，不然实际渲染或者3D打印验证的时候，顶部的防滑结构就完全体现不出来。从内部结构的布局逻辑来看，这款主机采用的是标准ATX电源下置的结构？不对，实际这款7800的电源是布置在机箱上部后侧，硬盘仓在前面板内侧的下方位置，主板安装位在机箱侧盖对应的主区域，这种布局的好处是电源的散热风道和CPU、显卡的散热风道相对独立，不会出现热量串流的问题，长时间运行时内部的温度分布更均匀，硬件的运行稳定性更好。建模还原外壳的时候，要注意各个拼接面的接缝宽度，商用设备的钣金拼接公差控制很严格，接缝宽度均匀且控制在1mm以内，不能把接缝做的太宽显得做工粗糙，也不能完全不留接缝导致模型看起来是一个整体，失去真实设备的结构层次感。另外机箱后侧的散热孔是六边形的蜂窝状开孔，这种开孔结构在保证通风面积的同时，能最大化提升钣金侧板的结构强度，还能更好的屏蔽电磁辐射，建模时不要简单做成圆形或者方形开孔，要还原蜂窝孔的排列规律和孔径尺寸，保证模型的细节真实度。

　　在做办公场景的整体装配时，这款主机的深度尺寸要预留足够的后部走线空间，一般来说主机后侧离墙面或者隔断板至少要留80mm的间隙，用来布置电源线、显示器线、网线这些外接线路，建模时如果要做完整的工位场景，就要把这个安装边界考虑进去，不能把主机直接贴靠在墙面模型上，不符合实际的使用情况。还有机箱前面板的电源按键、重启按键的凸起高度，要控制在3mm左右，按键周边的间隙均匀，既不能凸起太高容易被误碰，也不能凹陷太深导致按动的时候操作不便，这些细节尺寸都是实际产品设计时经过反复验证的，建模还原的时候要符合真实的工程设计逻辑，不能随意设定尺寸比例。
