手动操纵式四速变速箱结构三维设计

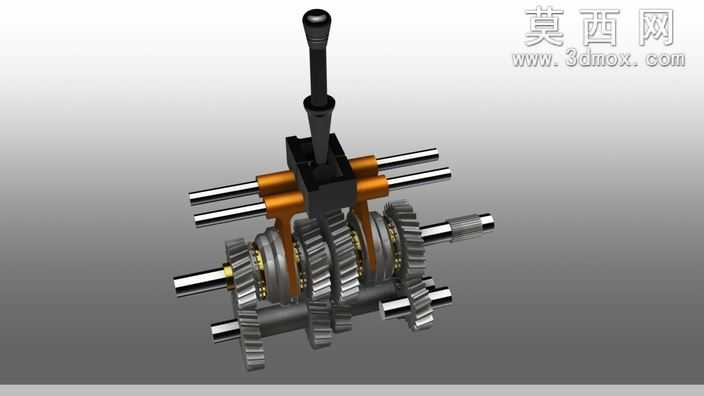

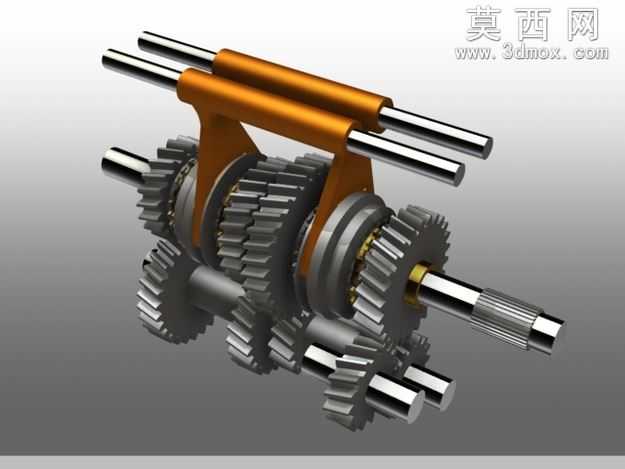

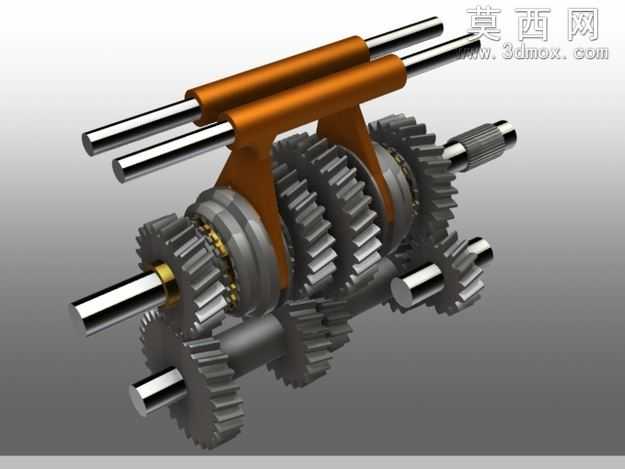

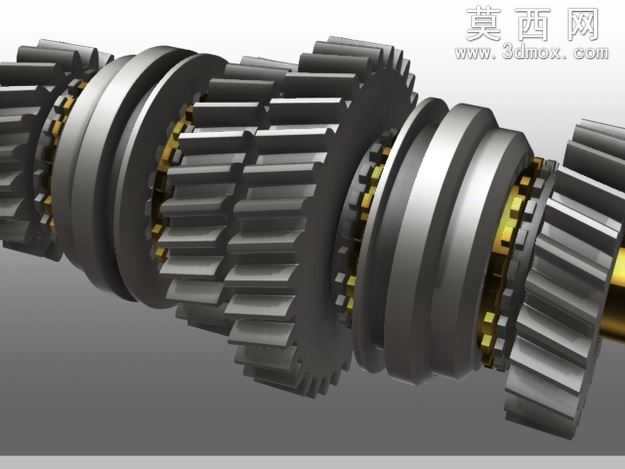

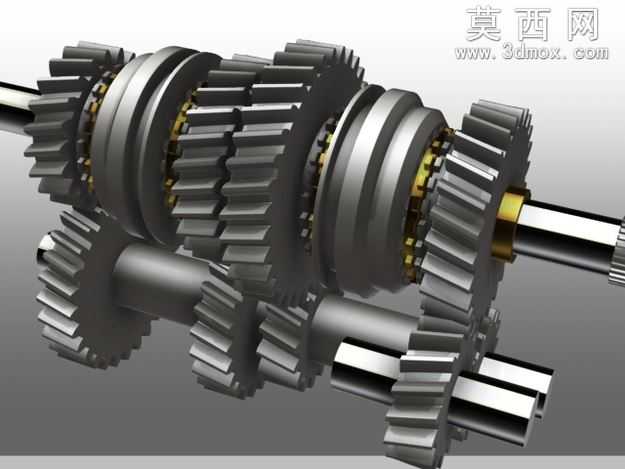

本作品为手动操纵式四速变速箱的三维结构设计，建模过程严格遵循手动变速器的机械传动原理，完整还原了四速变速箱的核心组成结构。建模阶段首先搭建整体装配基准，以输入轴、输出轴、中间轴的空间平行排布为核心框架，精准定位各轴的同轴度与轴间距，保证齿轮啮合的中心距符合机械设计标准。针对不同挡位的传动齿轮，建模时逐一绘制齿廓渐开线曲线，通过拉伸、阵列特征生成标准直齿圆柱齿轮，还原各挡位齿轮的齿数、模数、齿宽参数差异，确保不同传动比的挡位齿轮能够实现精准啮合，同时对同步器组件进行精细化建模，还原同步环、结合套、拨叉的配合结构，清晰展现换挡过程中动力切换的机械逻辑。换挡操纵机构部分，完整构建了换挡杆、拨叉轴、定位自锁装置的结构，还原手动换挡的操纵传递路径，各部件之间的装配约束完全参照实际机械装配关系设置，可直观演示换挡杆摆动带动拨叉推动结合套，实现不同挡位齿轮动力接合的完整过程。材质与渲染阶段，针对不同部件赋予对应材质属性：齿轮、传动轴类零件赋予金属钢材材质，调整金属粗糙度与反光度，展现机加工金属零件的质感；换挡手柄赋予防滑橡胶材质，拨叉、同步环等部件根据实际功能区分合金材质与耐磨材质属性；场景布光采用多光源组合，主光源突出变速箱整体结构轮廓，辅助光源补光展现齿轮齿面、轴类零件的细节，阴影参数调整柔和，避免遮挡内部传动结构，最终渲染效果可清晰呈现变速箱内部的齿轮排布、轴系布局与操纵机构连接关系。设计思路上以结构展示为核心，省略了变速箱外壳等封闭结构，将内部核心传动与操纵结构完全外露，方便直观理解四速变速箱的动力传递路线：输入轴动力输入后，通过不同挡位齿轮副的啮合传递至输出轴，结合换挡机构的动作可清晰对应四个前进挡位的动力传递路径，完整展现手动变速箱通过不同齿数齿轮组合改变传动比，实现转速与扭矩调整的核心工作原理，各零件建模尺寸符合常规手动变速器的设计比例，装配关系无干涉，可用于机械原理教学、结构参考等场景。
