六自由度桌面级可3D打印协作机械臂结构

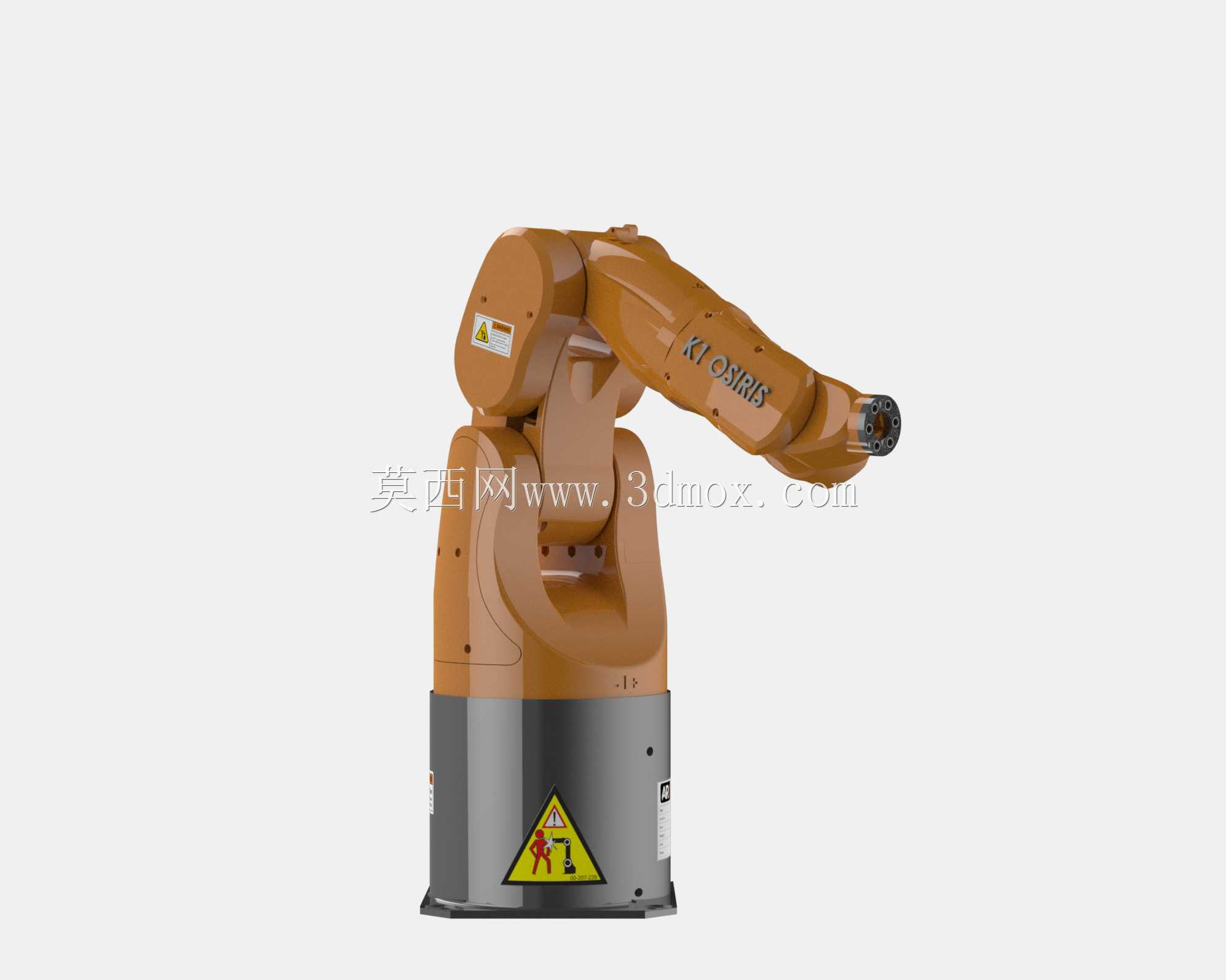

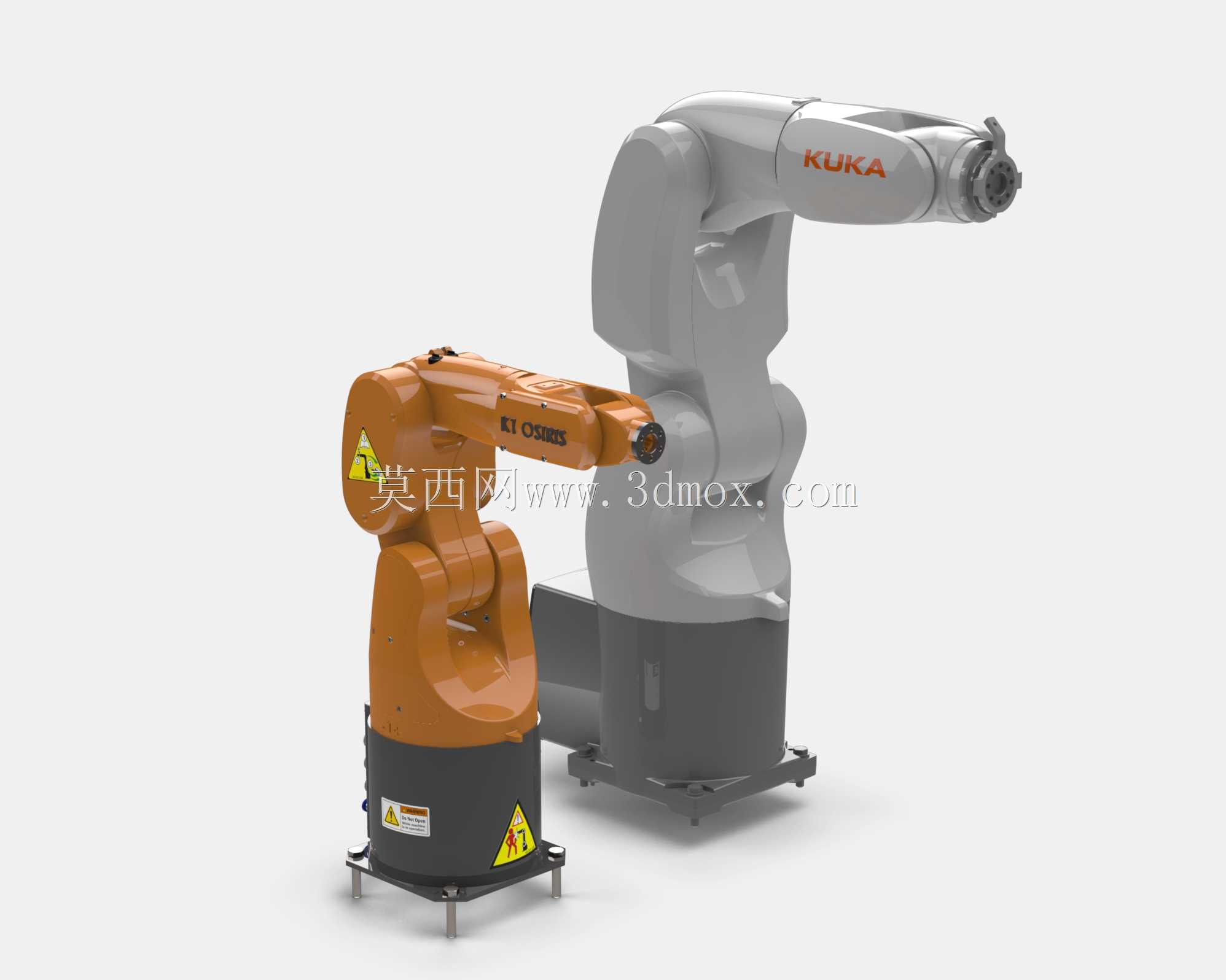

　　这款六自由度关节型机械臂的构型参考了成熟工业小负载机械臂的运动布局，整体采用关节串联结构，从底部回转基座到末端法兰依次布置腰转关节、肩摆关节、肘摆关节以及三个腕部正交回转关节，运动学解算逻辑与主流六轴工业机器人完全一致，可直接适配通用的机器人运动控制算法，无需额外做构型适配。从实际应用场景来看，这类小负载机械臂非常适合桌面级轻作业场景，比如小型工件的上下料搬运、视觉分拣工位的执行端、教学实训平台的机器人本体、3D打印末端的扩展作业轴，甚至是小型装配工位的螺丝锁付、点胶作业，负载能力覆盖1kg以内的轻量作业需求，足够覆盖绝大多数桌面级自动化的作业场景。

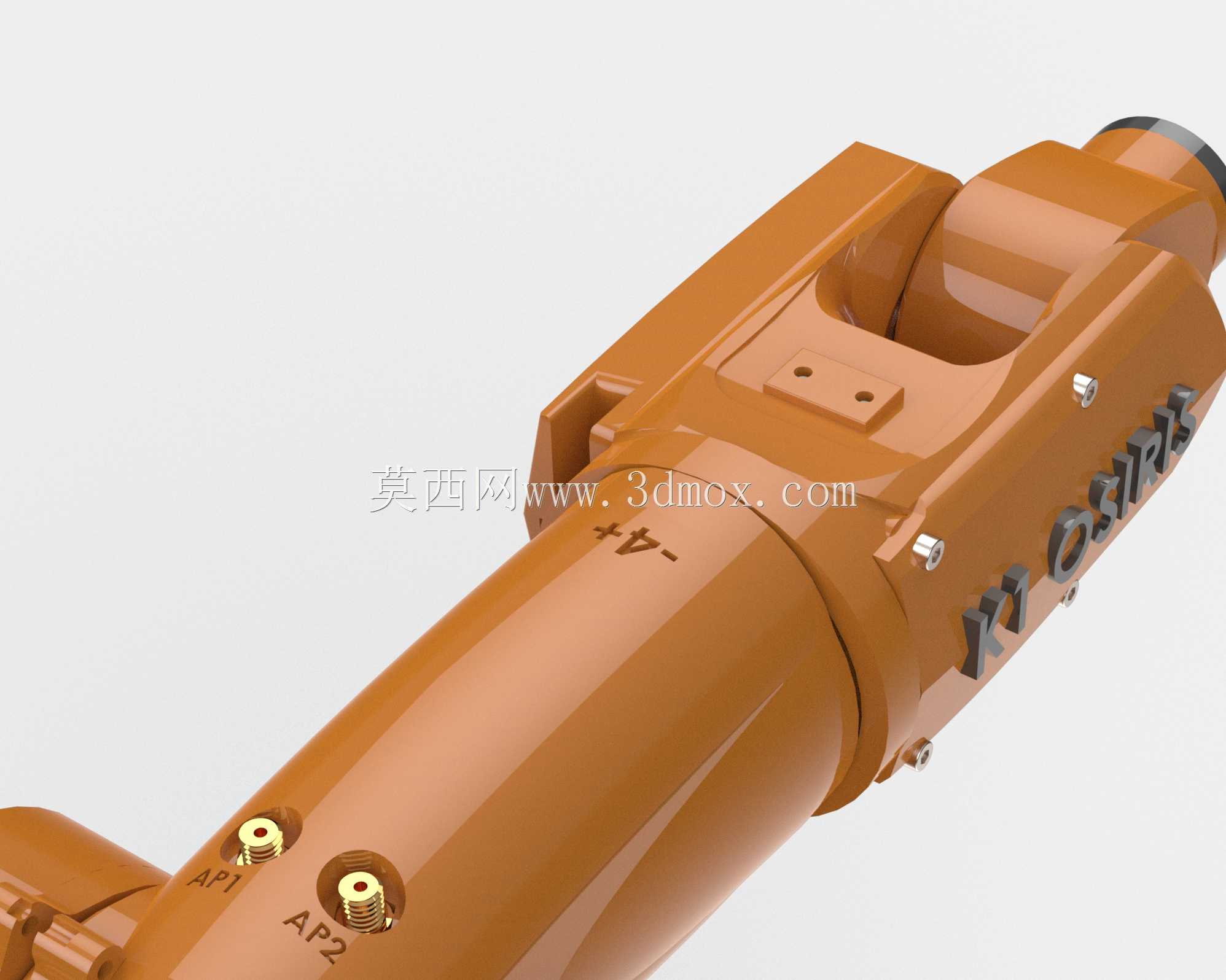

　　设计上最突出的特点是主体结构件全部支持FDM3D打印制作，仅轴承、标准紧固件以及驱动电机需要采用外购标准件，极大降低了小批量制作或者个人DIY的成本门槛。驱动单元选用了行业通用的nema17与nema23标准步进电机，安装孔位完全符合标准电机的安装尺寸规范，用户可以直接采购市售标准电机完成装配，不需要额外定制电机转接件。结构细节上做了多处实用性优化，比如外部走线的连接器从早期的4个扩展到8个，同时缩短了连接器到末端输出法兰的距离，既可以容纳更多的传感器、末端执行器的信号线路，也能减少走线冗余带来的运动干涉风险，腕部运动过程中不会出现线缆拉扯、缠绕的问题。

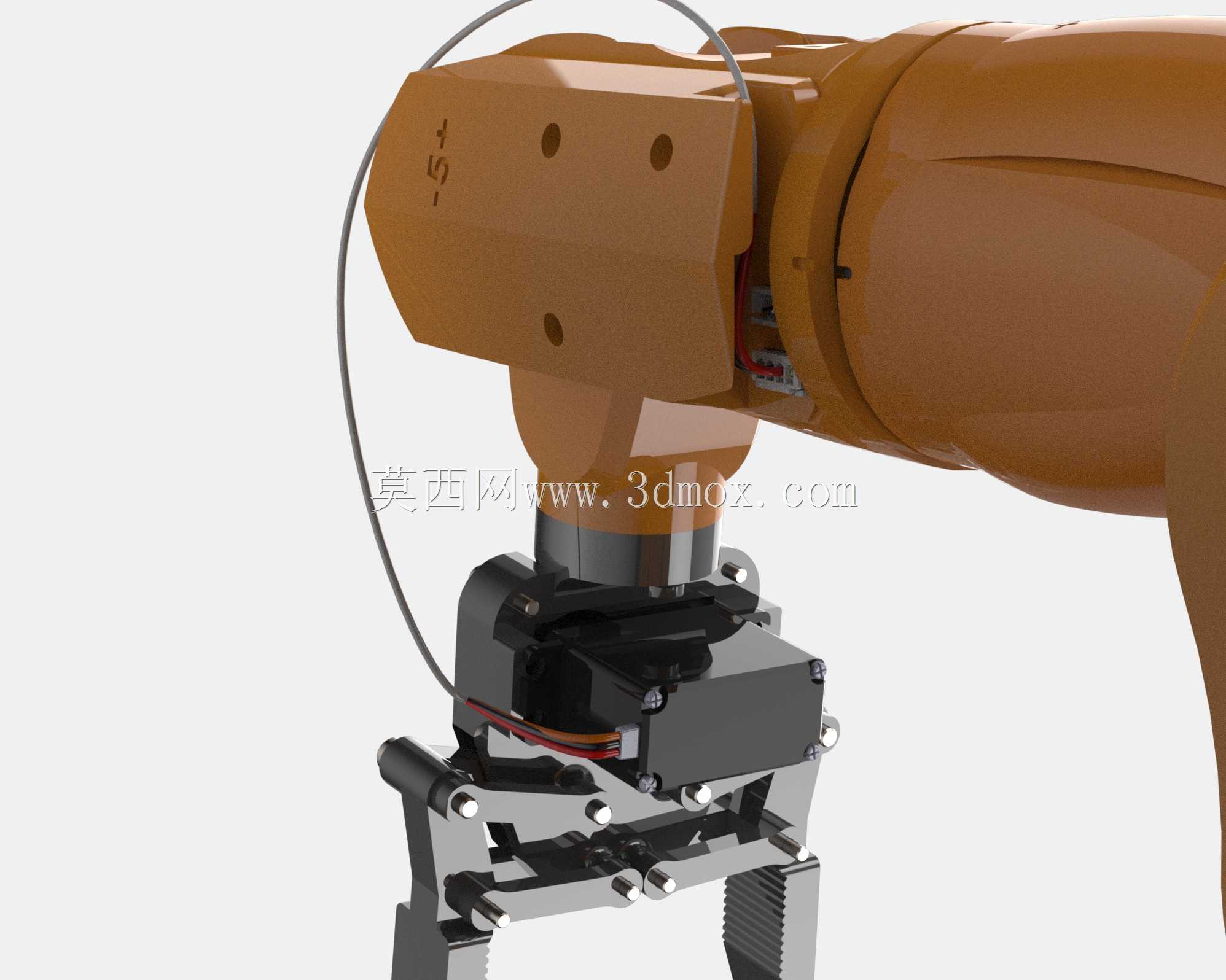

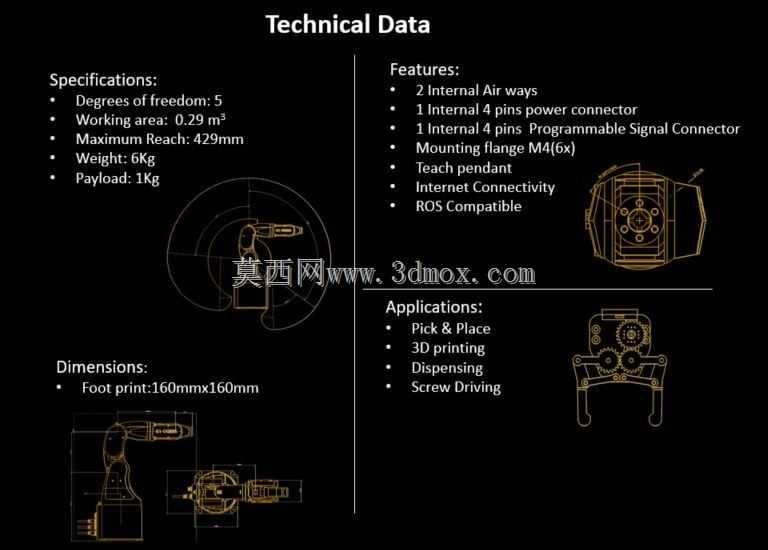

　　从安装边界来看，底部基座采用方形安装法兰设计，预留了均匀分布的安装孔位，可以直接固定在铝型材工作台、钢制机架或者桌面安装板上，基座的重心经过配平设计，满行程运动过程中不会出现倾翻风险，不需要额外增加配重块。整机的运动半径覆盖桌面级作业范围，腰关节可实现360度回转，肩关节与肘关节的摆动角度经过限位设计，既保证足够的作业覆盖范围，也避免了运动过程中臂体与基座发生碰撞。三个腕关节采用正交布置，可实现末端法兰的全姿态调整，能够适配夹爪、吸盘、点胶阀、螺丝锁付头等多种标准末端执行器，末端法兰的安装孔位符合小型工业机器人的通用安装规范，可直接转接市售的标准末端配件，不需要额外定制转接法兰。

　　结构设计上充分考虑了3D打印的工艺特性，所有打印件的壁厚都设置在3mm以上，受力较大的关节位置做了局部加厚与筋位补强，打印时不需要额外做支撑结构或者仅需要极少的易拆除支撑，降低打印难度与后期处理工作量。需要注意的是部分内嵌螺母的安装位，在打印完成后需要预先压入标准铜螺母，再进行关节装配，避免后期螺纹滑牙影响结构刚性。关节处的轴承安装位采用过盈配合设计，打印精度达到0.2mm层厚即可满足装配要求，不需要额外做二次机加工，普通桌面级FDM打印机就可以完成全部结构件的制作。

　　从实际使用的角度出发，这款机械臂的控制部分可以适配开源的机器人控制板，也可以搭配商用的六轴控制器使用，配合示教器可以完成点位示教、轨迹规划等常规工业机器人的操作，既可以作为个人DIY的机器人项目载体，也可以作为职业院校工业机器人教学的实训设备，还可以经过刚性优化后用于小型生产线的轻负载作业工位。相比同级别商用工业机器人，全3D打印的结构方案将制作成本压缩到了极低的水平，同时保留了完整的六轴机器人运动能力，对于需要小批量部署轻量作业工位的用户，或者机器人教学、研发场景来说，是非常实用的结构参考方案。在装配过程中需要注意各关节的同轴度校准，轴承安装到位后需要调整关节预紧力，既保证关节转动顺畅无卡滞，也不会出现过大的回程间隙影响末端定位精度，走线时需要预留足够的线长余量，避免关节运动到极限位置时拉扯线缆。
