20毫升规格塑料注射器结构三维设计

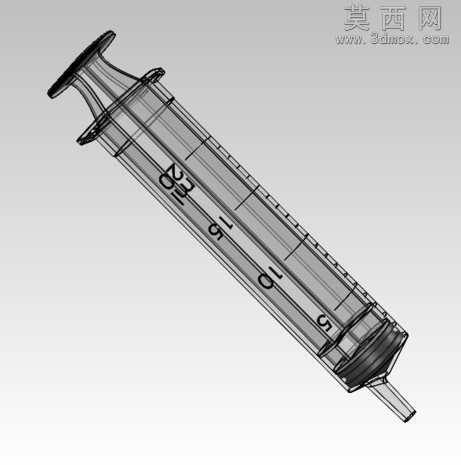

本作品为20毫升规格塑料注射器的三维结构设计，建模过程依托三维参数化设计环境完成，全程以实际医用注射器的实物尺寸为基准开展1:1比例建模，确保各部件尺寸匹配度符合实际装配要求。建模初始阶段先梳理注射器的核心组成结构，将整体拆分为外套、芯杆、活塞、锥头、指压法兰、拇指按压座六大核心部件，逐一对单个零件开展特征建模。外套部分采用薄壁圆筒结构建模，通过旋转凸台特征生成筒体基础轮廓，再通过线性阵列特征完成筒壁刻度标识的凹凸结构制作，刻度数值严格按照20毫升注射器的容量标识排布，从0刻度到20毫升刻度的间距完全符合医用器具的计量精度要求，筒身末端的指压法兰采用薄壁凸缘结构，通过拉伸凸台与圆角特征完成过渡处理，避免锐边结构，符合实际产品的注塑成型工艺要求。芯杆部分采用十字筋条结构设计，通过多方向拉伸凸台组合生成芯杆主体，前端的活塞安装座采用环形卡槽结构，确保活塞安装后可实现稳定的密封效果，末端的拇指按压座采用圆形薄片结构，与芯杆主体做平滑过渡处理，保证按压受力均匀。活塞部分采用弹性密封结构建模，通过旋转特征生成带多道密封环的活塞轮廓，密封环的尺寸与外套筒内壁做过盈配合参数设置，确保推拉过程中可实现稳定的液体抽吸与推送，无漏液风险。锥头部分为注射器前端的药液输出接口，采用标准鲁尔接头尺寸建模，锥度符合医用接头的通用标准，可适配常规针头的安装需求。整体装配阶段采用同轴心配合、端面贴合配合等装配约束，将所有部件组合为完整的注射器模型，装配完成后开展运动仿真验证，模拟芯杆推拉的全行程动作，确认各部件无干涉、运动顺畅，活塞在筒体内的行程可覆盖0到20毫升的全容量范围。模型渲染阶段采用半透明塑料材质赋予外套筒部件，可直观展示内部芯杆与活塞的装配位置，芯杆与活塞采用不同深浅的塑料材质区分，刻度标识采用深色哑光材质，提升模型的辨识度与展示效果。设计过程中充分考虑塑料注塑件的工艺特性，所有结构均设置合理的拔模斜度，壁厚保持均匀，避免出现壁厚突变导致的注塑缺陷，各部件的连接结构均符合实际量产的模具设计要求，既保证了模型的外观还原度，也兼顾了结构的工艺合理性。
