可调卷长带子切割电动离合上卷装置

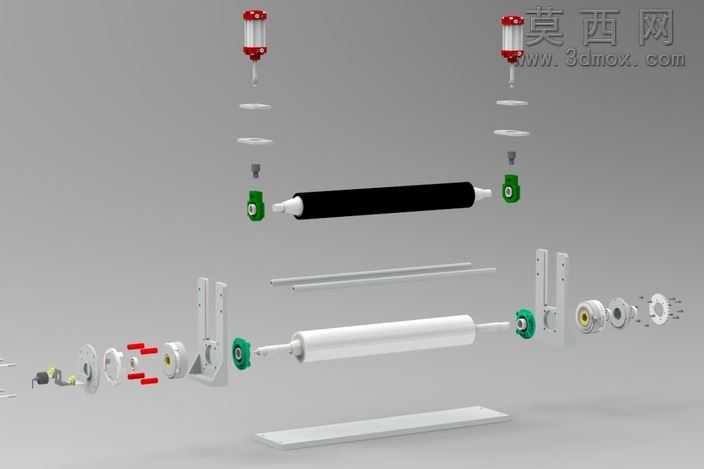

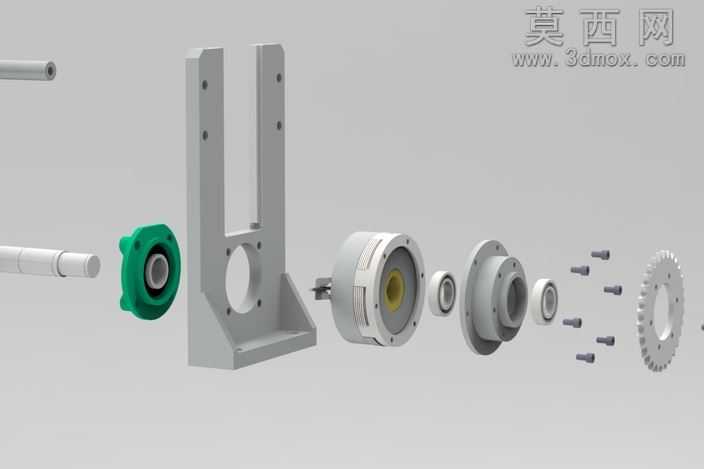

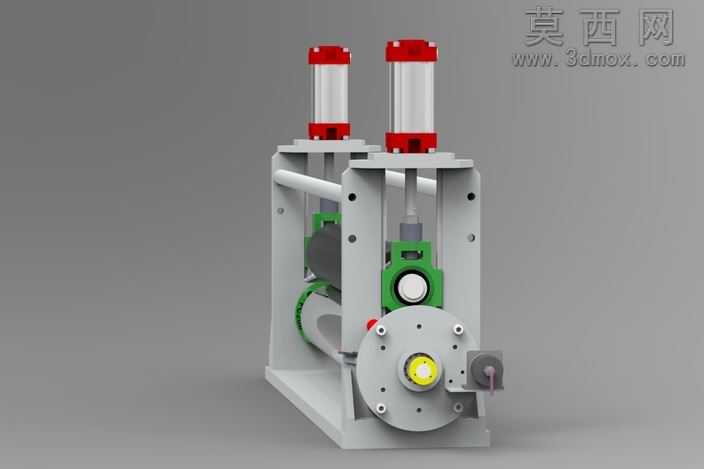

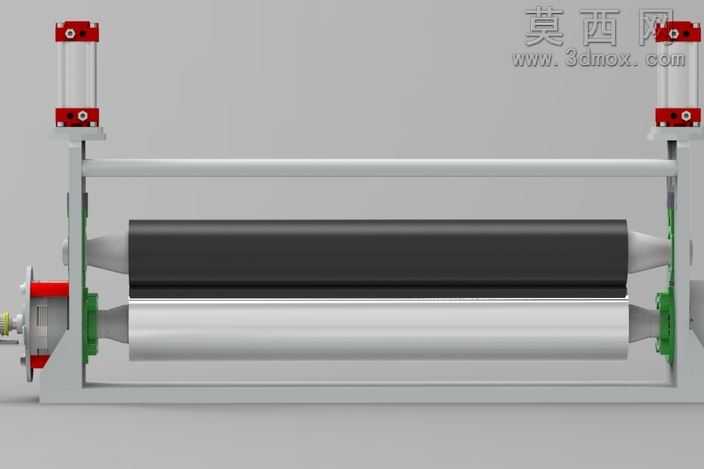

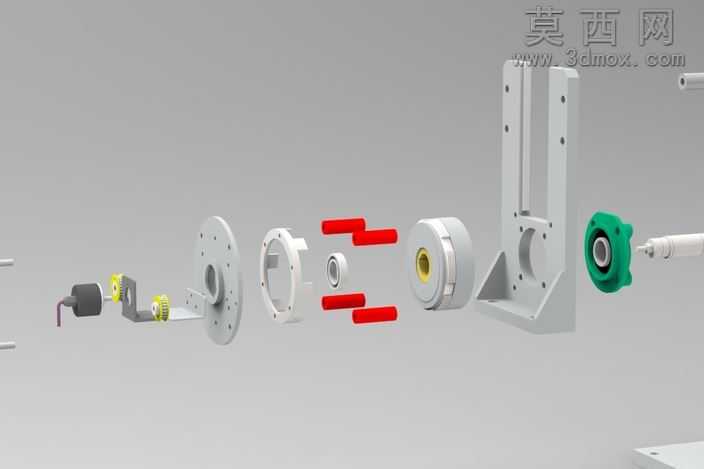

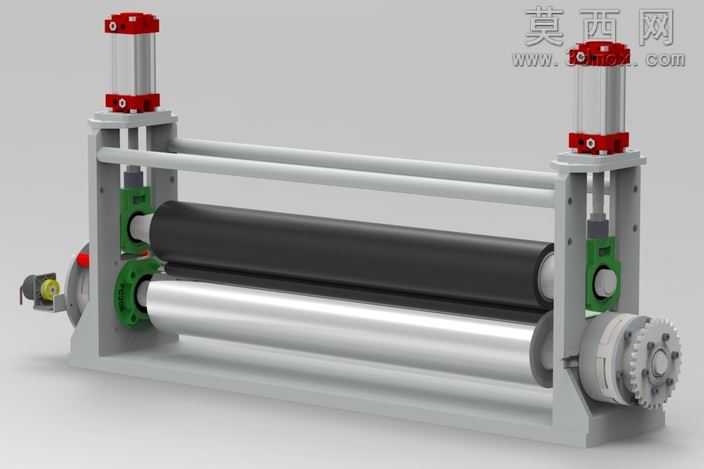

本模型采用SolidWorks进行全参数化三维建模，建模过程中严格遵循机械设计的装配逻辑，对每一个零部件进行独立建模后按照实际装配约束完成总装，确保各运动部件不存在干涉问题，可直接用于后续的运动仿真验证。渲染阶段采用工业级写实渲染方案，金属机架部分赋予磨砂银灰金属材质，还原碳钢机架经喷砂处理后的哑光质感；顶部的气动执行元件采用银白缸体搭配红色端盖的材质设定，红色端盖做高光烤漆质感处理，与银灰缸体形成鲜明视觉区分；两根主工作辊分别赋予黑色哑光橡胶材质与亮面抛光金属材质，精准还原胶辊与钢辊的真实外观差异；侧边的传动齿轮、离合器组件做发蓝处理的金属质感，绿色安装支座采用喷漆铸铁材质，整体光影采用柔和的工作室三点布光，清晰展现各部件的结构层次与装配关系。结构设计上，装置采用双侧立式机架作为承载主体，顶部对称布置两组气动升降组件，可驱动上辊实现竖直方向的位置调整，以此适配不同厚度的带材进料需求；下侧两根主工作辊平行布置，其中钢辊作为主动辊，端部通过电动离合器与传动齿轮组连接，可实现动力的快速接合与断开，配合可调的卷长控制逻辑，能够精准控制带子的送进长度，完成定长切割工序的上卷送料动作；侧边设置的手轮组件可用于手动调试阶段的辊缝微调，保障初始穿料与调试的便捷性。设计思路围绕带材加工的上卷工序痛点展开，摒弃传统固定辊距无法适配多规格带材的缺陷，通过气动升降结构实现辊距的无级可调，搭配电动离合器实现送料长度的精准控制，整体结构紧凑，传动路径清晰，各易损部件均采用模块化设计思路，便于后续的维护与部件更换，可直接作为卷带切割设备的上卷功能模块参考，也可用于相关机械设计的教学演示与方案验证。
