车载壁挂式自行车停放挂钩结构设计

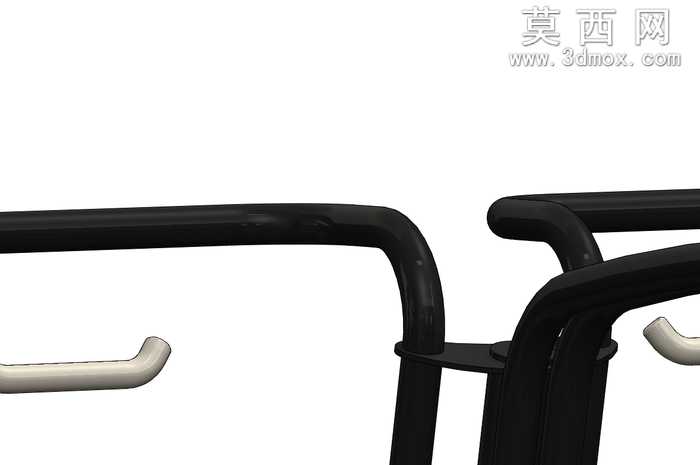

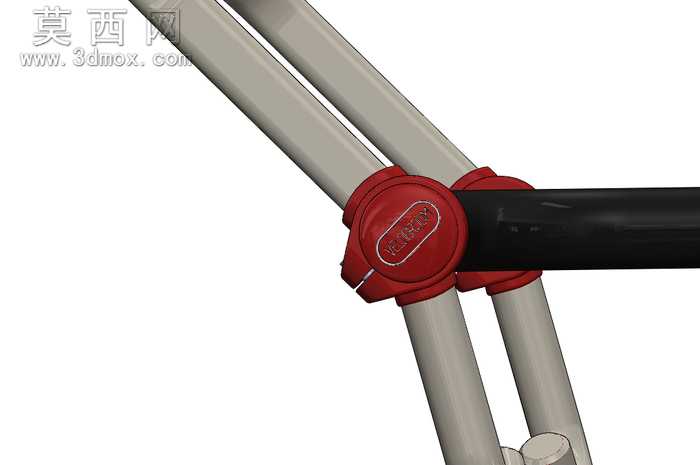

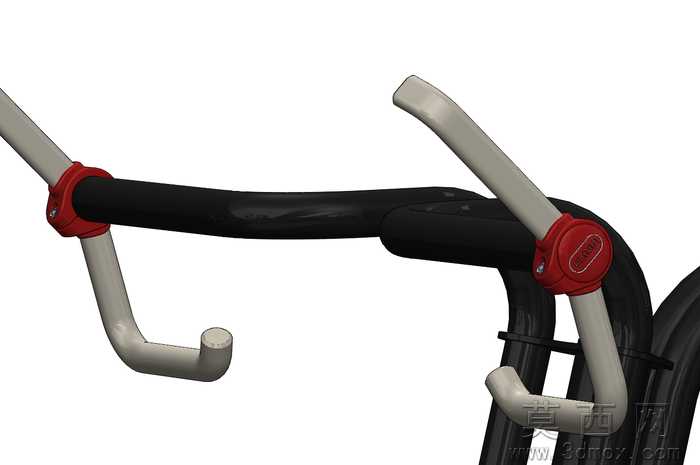

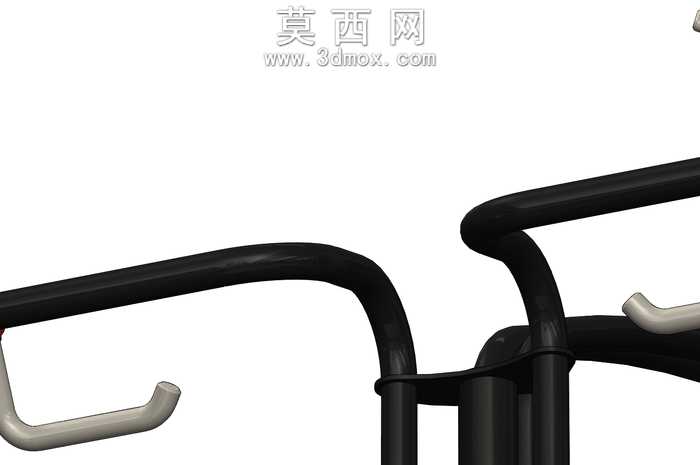

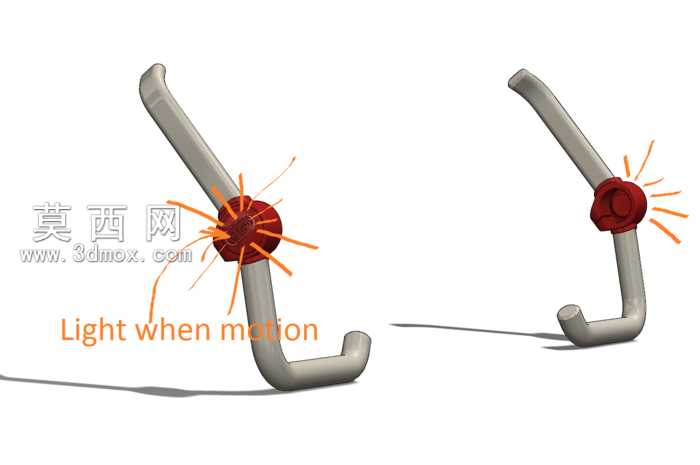

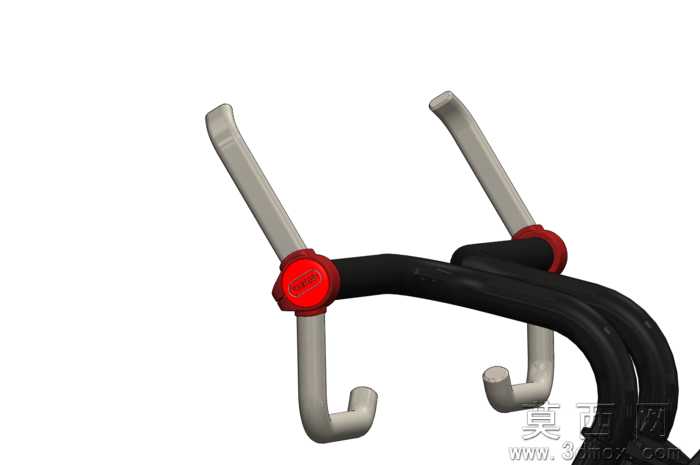

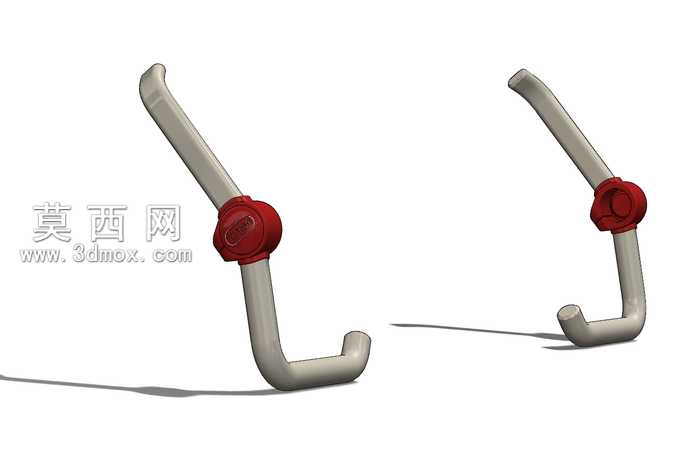

本作品为车载壁挂两用自行车停放挂钩的三维结构设计，建模过程依托参数化三维设计软件完成，全程遵循自上而下的装配设计逻辑，先完成整体安装基座的基准定位，再依次拆分出承力弯臂、防滑挂钩、锁紧旋钮等独立零部件，确保各部件间的装配公差控制在合理区间，避免出现干涉错位问题。建模阶段对承力弯臂的弧度做了反复优化，通过曲率分析工具调整弯管的弯曲半径，既保证弯臂能够贴合自行车车架的管材轮廓，又避免应力集中导致的结构强度不足，弯臂末端的防脱挂钩做了圆弧收边处理，防止刮蹭自行车漆面。材质渲染阶段做了差异化的材质表现，主体承力弯管采用哑光磨砂黑色硬质塑料材质，模拟高强度玻纤增强尼龙的质感，表面添加细微的颗粒纹理提升真实感；两侧的活动挂钩臂采用浅灰色哑光工程塑料材质，与黑色主体形成清晰的视觉区分；中部的锁紧调节旋钮采用亮红色硬质塑料材质，表面做了细微的防滑凸点纹理，旋钮表面的标识区域做了凹陷浮雕效果，还原真实产品的细节。结构设计上采用双挂钩对称布局，可同时承托两辆自行车的车架部位，挂钩臂与主体基座之间采用可旋转调节结构，用户可根据自行车车架的管径、停放角度自由调整挂钩的张开角度，适配不同规格的自行车车型；中部的红色旋钮为锁紧结构，调整好角度后旋紧旋钮即可固定挂钩位置，避免使用过程中挂钩滑动导致车辆脱落；主体弯臂背部预留了标准安装孔位，既可以通过膨胀螺丝固定在墙面做家用自行车收纳挂架，也可以通过专用固定件安装在汽车后备箱、车顶架部位，实现外出骑行时的车载携带固定。设计思路围绕实用收纳需求展开，兼顾家用壁挂收纳与车载携带固定两大使用场景，整体结构无多余冗余部件，线条流畅简洁，在保证结构承重强度的前提下尽可能压缩整体体积，减少安装占用空间，挂钩的接触部位都做了圆角钝化处理，避免使用过程中划伤用户或者刮损自行车漆面，可调节的结构设计大幅提升了产品的适配范围，能够覆盖绝大多数常规尺寸的民用自行车、山地车、公路车的停放固定需求。
