高扭矩前交流电动机三维结构设计

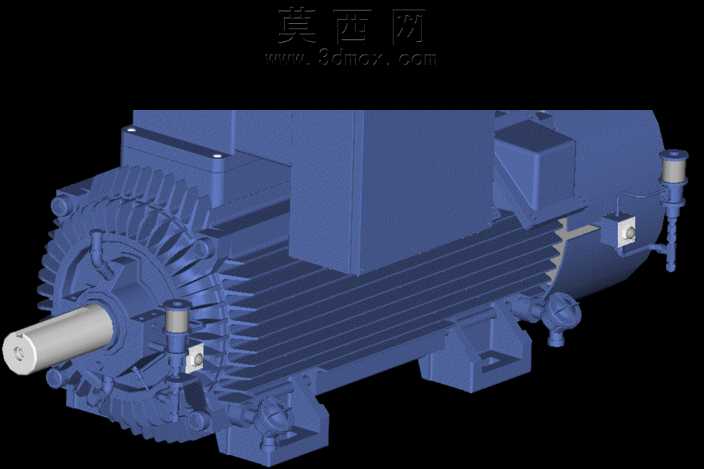

本作品为高扭矩前交流电动机的三维数字化设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，严格遵循工业交流电动机的实际生产尺寸规范与结构逻辑，对电机的每一处组成部件都进行了精细化还原。首先从核心输出轴开始建模，精准还原轴段的阶梯结构、键槽定位尺寸、轴端倒角细节，保证轴件与后续装配部件的配合公差符合机械设计标准；随后构建前端盖结构，还原端盖上的散热筋排布、安装定位孔位、轴承座腔体结构，每一处加强筋的厚度、弧度都参考实体电机的力学设计要求，确保结构强度仿真的合理性。电机定子外壳部分采用一体化建模思路，还原外壳表面周向均匀分布的纵向散热鳍片，鳍片的高度、间距、倾斜角度都经过优化，匹配电机高负载运行时的散热需求，同时还原外壳上的接线盒安装基座、吊环安装孔、地脚安装座的完整结构，地脚座上的螺栓过孔、定位凸台都做了精细化处理，还原真实的安装定位逻辑。电机尾部的散热风罩、内置风轮结构也做了完整建模，风叶的曲面弧度、风罩的通风栅格结构都按照实际风冷散热的流道要求设计，同时还原了电机接线盒内部的接线端子排布、盒盖的密封卡扣结构，以及电机本体上的温度传感器安装位、润滑注油嘴等附属细节结构。材质渲染阶段，针对不同部件匹配对应的工业材质：电机主体外壳采用铸铁哑光蓝漆材质，还原工业电机的漆面质感，调整漆面的粗糙度、反光度参数，模拟真实设备表面的细微颗粒感；输出轴采用调质钢材材质，还原金属表面的车削加工纹理，轴端的中心孔做了高亮金属质感处理；散热风叶采用工程塑料材质，调整材质的半哑光属性，匹配塑料部件的视觉特征；接线盒、吊环等部件采用镀锌钢材材质，还原金属镀锌层的微弱反光质感。整体装配过程严格遵循电机的实际装配顺序，通过同轴、重合、平行等装配约束完成所有部件的定位，保证各活动部件不存在干涉问题，比如输出轴与轴承位的配合间隙、风轮与风罩的间隙都经过干涉检查确认符合设计要求。设计过程中重点突出高扭矩电机的结构特点，加粗了输出轴的轴径尺寸，强化了前端盖的支撑筋结构，加大了地脚安装座的接触面积，匹配高扭矩输出时的结构强度需求，同时优化了散热鳍片的总散热面积，保证电机在大扭矩持续运行时的散热效率，整体模型可用于电机结构教学、产品展示、装配仿真等多个场景，完整还原了高扭矩交流电动机的工业设计细节。
