铃木GSXR1100摩托车改进款后摇臂

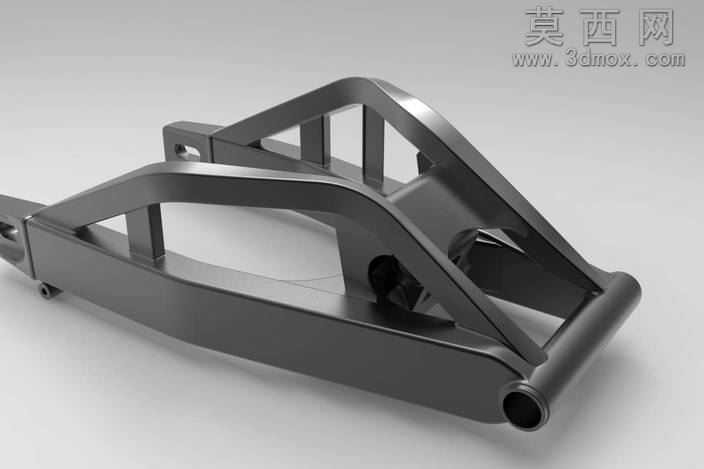

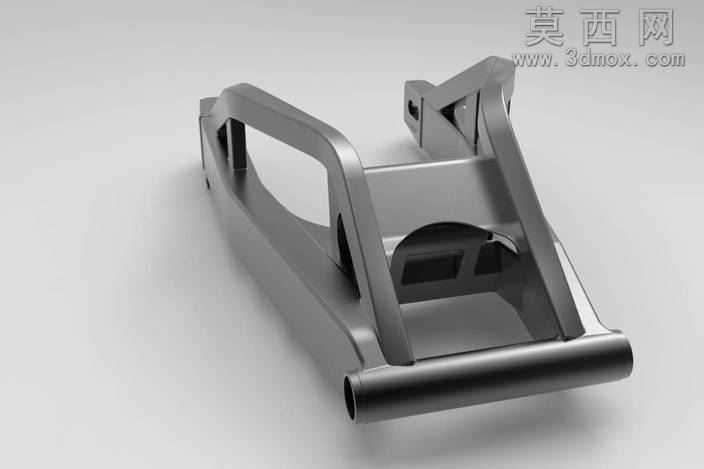

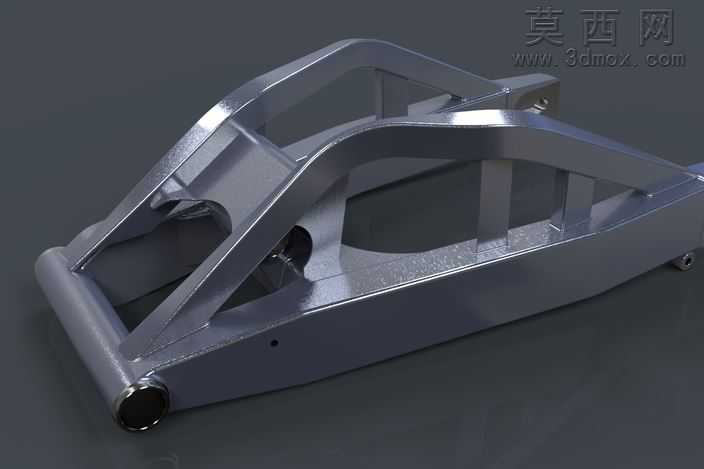

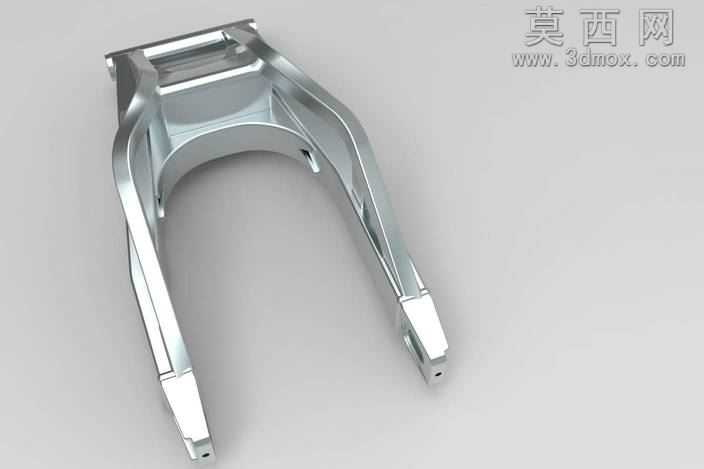

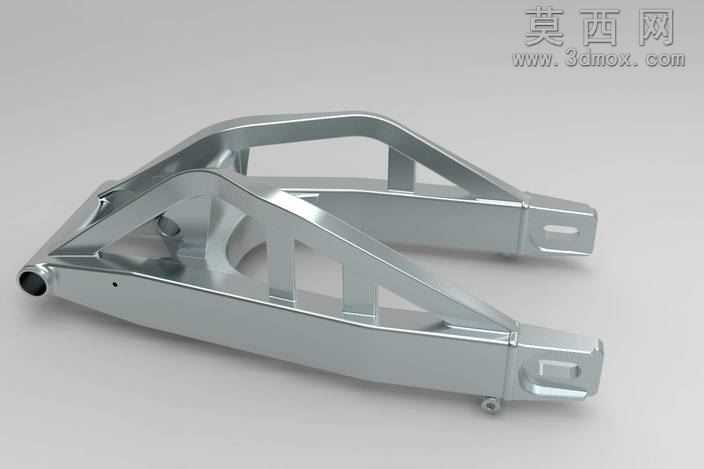

本作品为针对铃木GSXR1100 90/92款车型打造的改进加强型后摇臂三维模型，建模阶段以实车测绘数据为基础，结合改装场景下的强度需求完成结构优化，全程遵循机械设计的尺寸公差规范，保证各安装孔位、铰接轴位、后轮固定位的尺寸精度与原厂部件完全匹配，可直接对接原车的车架、后减震、后轮轴等连接结构。建模过程中采用参数化特征建模逻辑，先绘制摇臂主体的纵向中心轮廓草图，通过拉伸生成基础承力梁结构，再针对摇臂的受力分布特征，在左右两侧承力梁之间设计多组三角加强筋结构，相较于原厂摇臂的筋位布局，优化后的筋条走向完全贴合行驶过程中的应力传递路径，可有效降低急加速、重制动、弯道侧倾时的结构形变风险，同时在摇臂的轴套安装位、减震连接座位置做了局部加厚处理，避免应力集中导致的结构开裂问题。材质与渲染阶段，模型主体赋予抛光铝合金材质，调整金属材质的反射粗糙度、高光强度参数，还原改装铝合金摇臂的亮面金属质感，对铰接孔内壁、安装定位面等机加工区域单独赋予哑光金属材质，区分铸造毛坯面与机加工面的质感差异；渲染时采用三点布光方案，主光源模拟户外自然光从侧上方照射，突出摇臂的棱线结构与筋位层次，辅光源补亮暗部区域避免结构细节被阴影遮盖，添加微弱的环境反射效果让金属材质表现更具真实感。设计思路上，该摇臂在保留原厂安装兼容性的前提下，对主体梁的截面形状做了优化，将原厂的矩形截面调整为带加强翻边的槽型截面，在不额外增加过多重量的前提下提升了摇臂的抗扭刚度，同时在摇臂末端预留了链条调节器的安装槽位，兼容原厂的链条调节结构，无需额外改装即可适配原车的传动系统，整体模型的结构细节完整，涵盖了摇臂的所有安装特征、减重孔位、加强结构，可用于改装方案展示、零部件加工参考、机车装配模拟等场景。
