拉杆式标准气动气缸三维结构设计

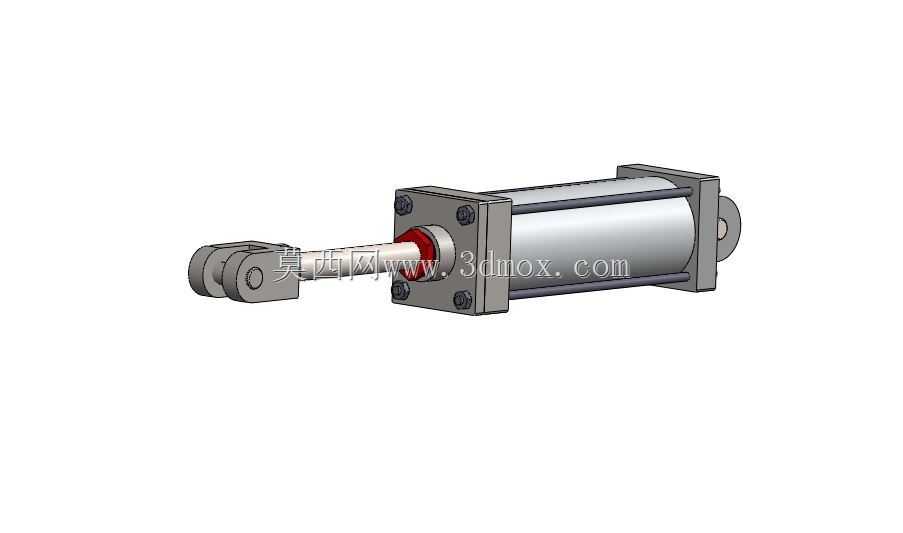

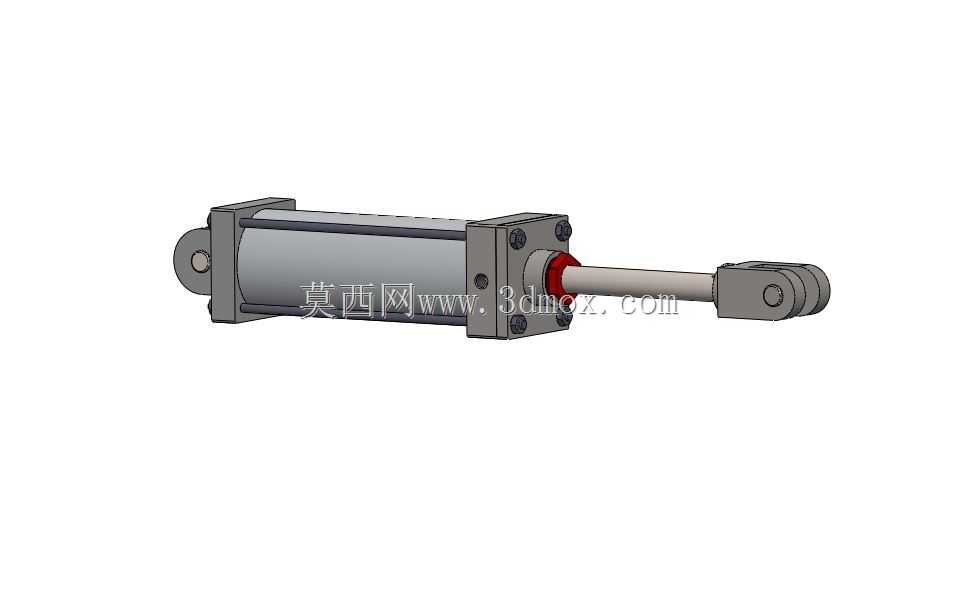

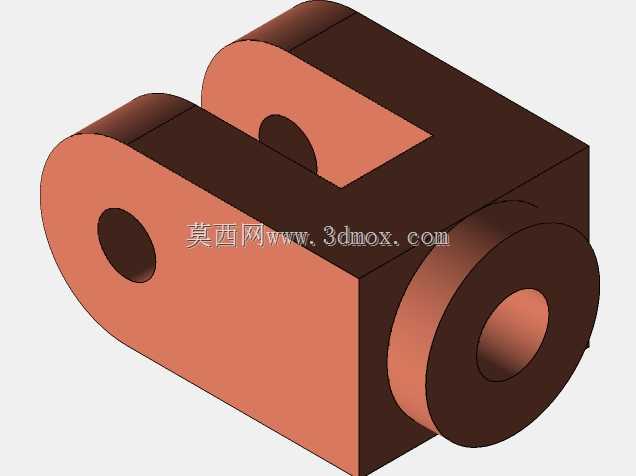

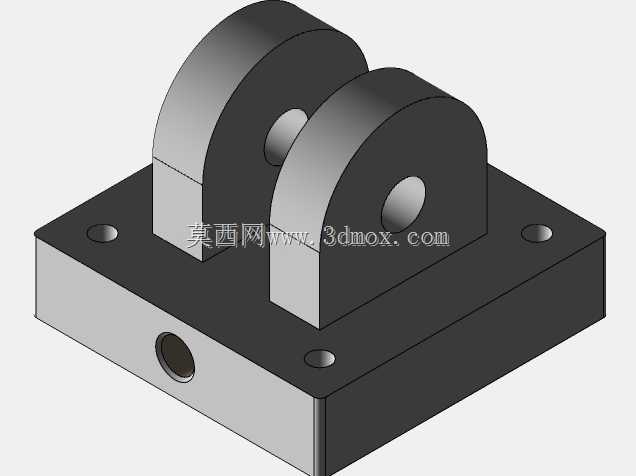

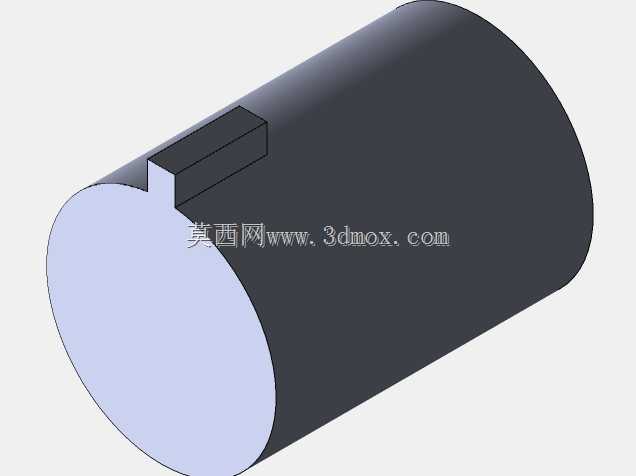

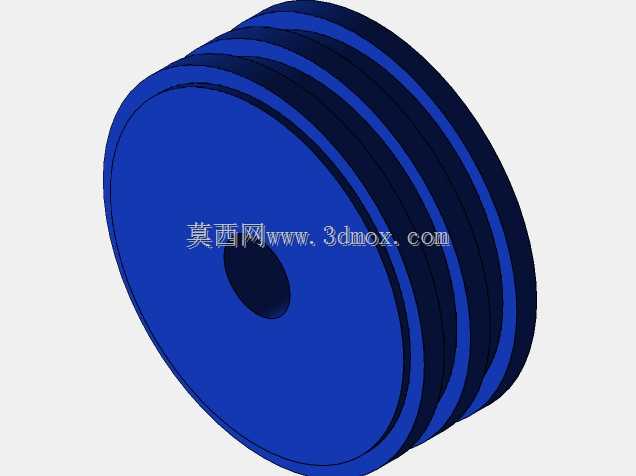

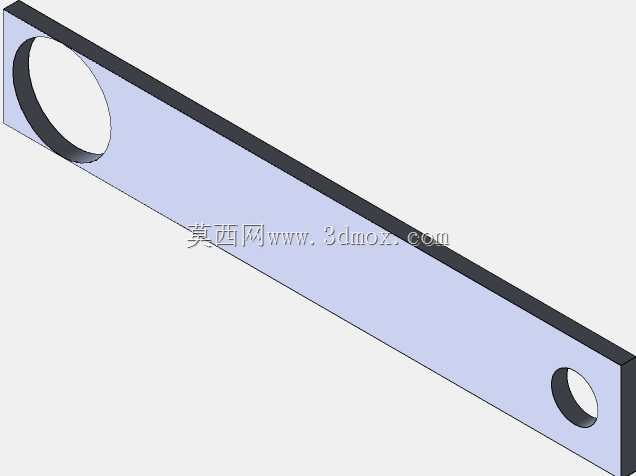

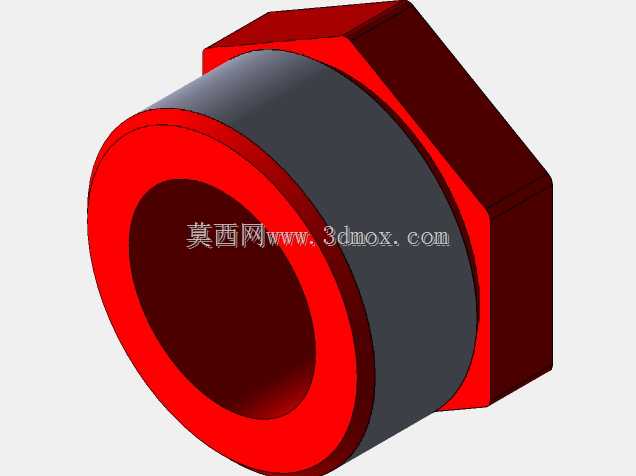

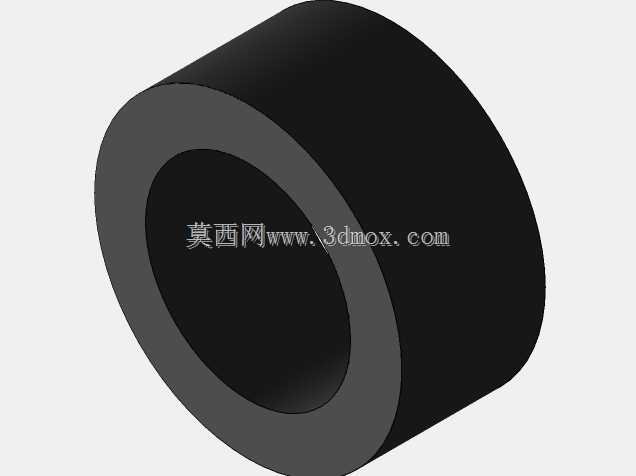

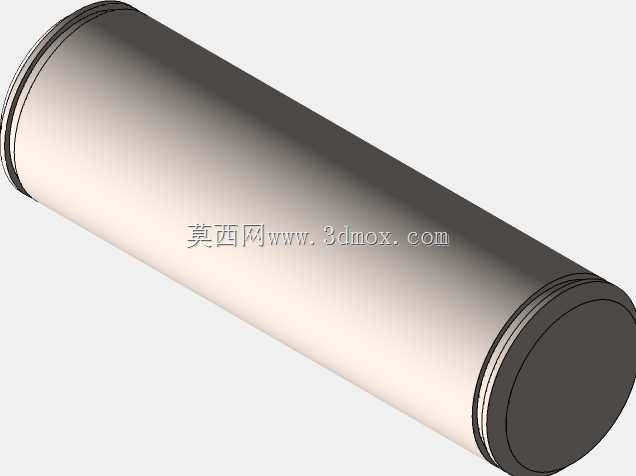

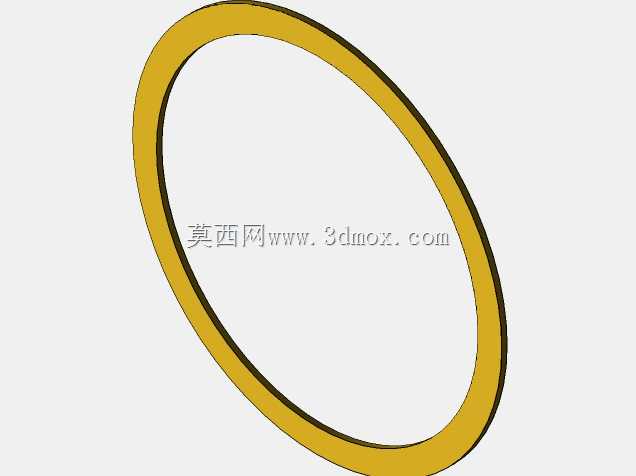

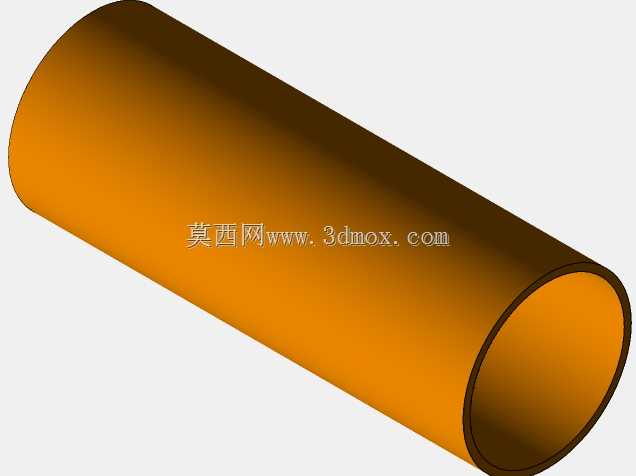

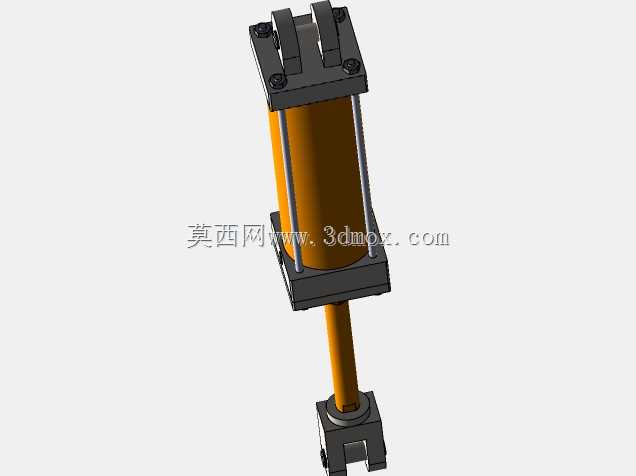

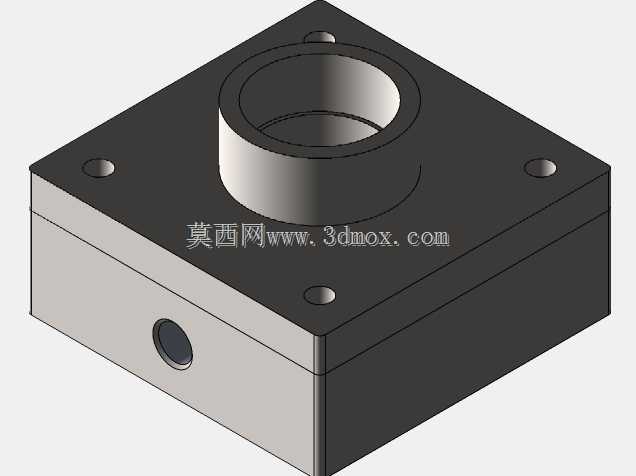

　　前端活塞杆伸出端设计了双耳式连接接头，这种接头可以配合带销孔的安装座实现小角度的摆动补偿，避免安装过程中同轴度偏差导致的活塞杆偏磨、密封件提前失效问题，后端盖同样集成了单耳铰接结构，让整个气缸在安装后可以随负载动作产生的摆角自适应调整，不会出现憋卡的情况。从功能特性来看，这款气缸为双作用结构，即前后腔分别通入压缩空气即可实现活塞杆的伸出与缩回动作，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，降低活塞密封圈往复运动的摩擦阻力，同时减少内泄漏量，保证气缸的输出力稳定。活塞上搭配了耐磨导向环与双向密封件，导向环可以承受活塞杆侧向的小部分偏载，避免活塞直接与缸筒内壁硬接触刮伤珩磨层，密封件则同时负责封隔前后腔的压缩空气，避免串气导致的推力不足、动作爬行问题。前端盖内部设计了活塞杆防尘圈与杆密封，防尘圈可以刮除活塞杆表面附着的灰尘、切屑等杂质，避免杂质被带入缸筒内部损伤密封件，杆密封则负责封住前腔的压缩空气，避免漏气导致的压力损失。在工业自动化产线、工装夹具、轻工包装、机床上下料等诸多场景里，气动气缸都是最常见的直线执行元件，相比液压执行件它无需配套复杂的液压站，介质取之不尽用之不竭，排气无需额外回收处理，动作响应速度快，维护成本极低，在短行程往复动作的工位上适配性极强。这款拉杆式标准气动气缸的设计，首先从安装适配性出发，前后端盖通过四根对称布置的拉杆锁紧，将缸筒牢牢夹持在两端盖之间，这种结构的优势在于缸筒加工难度低，端盖密封件更换维护时只需松开拉杆螺母即可拆解，相比铆接、焊接结构的气缸，后期运维的便利性提升明显。

　　设计过程中需要重点考虑安装边界尺寸，首先是气缸的总长度在活塞杆完全缩回与完全伸出两个状态下的尺寸差即为行程，选型时需要预留至少5mm的行程余量，避免活塞撞到前后端盖造成冲击损坏；其次是前后铰接点的中心距公差，需要控制在±0.2mm以内，避免安装时出现强制装配导致的杆部弯曲；缸筒外径、拉杆分布的中心圆尺寸都符合通用安装标准，可以直接替换同规格的市面标准气缸，无需重新设计安装支架。在实际应用场景中，这类气缸常被用于工装夹具的夹紧动作，通过活塞杆伸出带动压臂压紧工件，缩回时松开工件，动作速度可以通过进出气路的节流阀进行无级调节，配合磁性开关还可以检测活塞杆的伸出与缩回到位位置，给控制系统反馈动作完成信号。

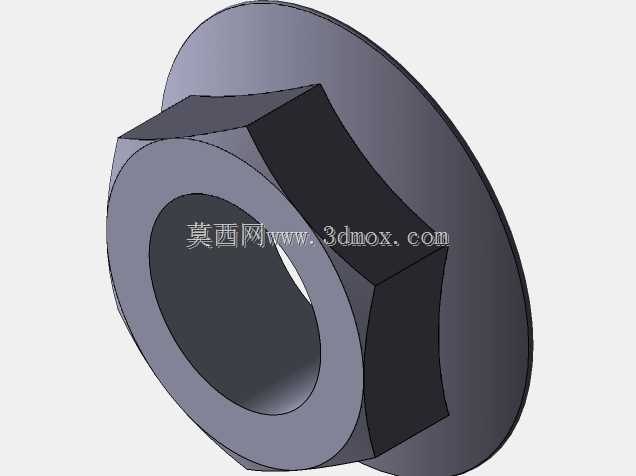

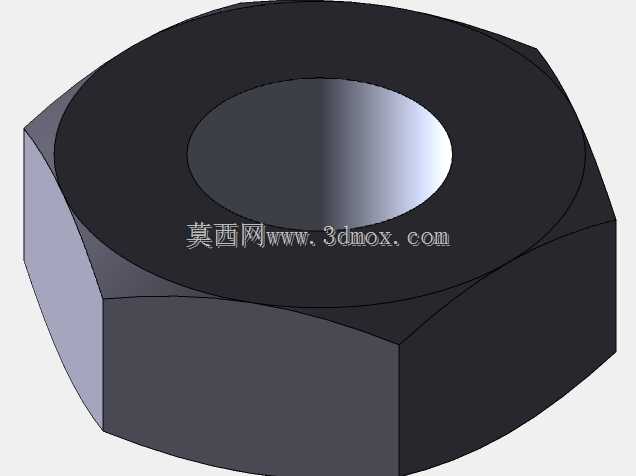

　　在包装设备上，这类气缸可以完成推料、挡料、折边等短行程往复动作，相比电动推杆，它的动作速度更快，单次动作循环时间可以压缩到0.5秒以内，适合高速产线的节拍要求。在设计三维模型时，所有密封槽的尺寸都按照标准密封件的规格进行设计，没有随意更改槽宽与槽深，避免后期加工出来的零件出现密封件装不进去或者密封失效的问题；拉杆的螺纹长度经过精确计算，锁紧后螺母不会突出端盖表面，避免安装时与周边部件产生干涉；活塞杆表面做了硬化处理，硬度达到HRC55以上，降低长期往复运动中的磨损量，提升气缸的整体使用寿命。

　　需要注意的是，这类气缸的工作介质必须是经过过滤干燥的压缩空气，不能含有液态水与过多杂质，否则会加速密封件老化，甚至导致缸筒内壁锈蚀；使用时工作压力需要控制在0.1-0.8MPa的区间内，压力过低会导致输出力不足推不动负载，压力过高则会加剧密封件的磨损，还可能导致管路爆管。在三维建模过程中，所有配合面的公差都按照机械设计手册的推荐值进行设定，比如活塞与缸筒的配合采用间隙配合，间隙控制在0.02-0.04mm之间，既保证活塞可以顺畅往复运动，又不会因为间隙过大导致内泄漏超标；活塞杆与前端盖导向套的配合间隙控制在0.01-0.03mm之间，保证活塞杆的运动直线度，同时减少漏气量。
