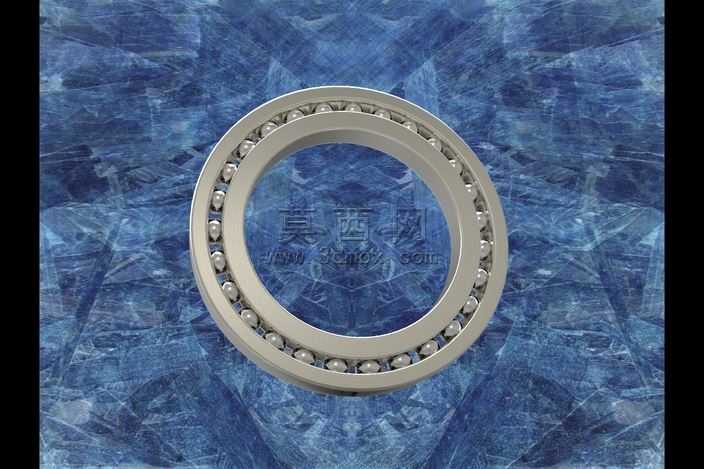

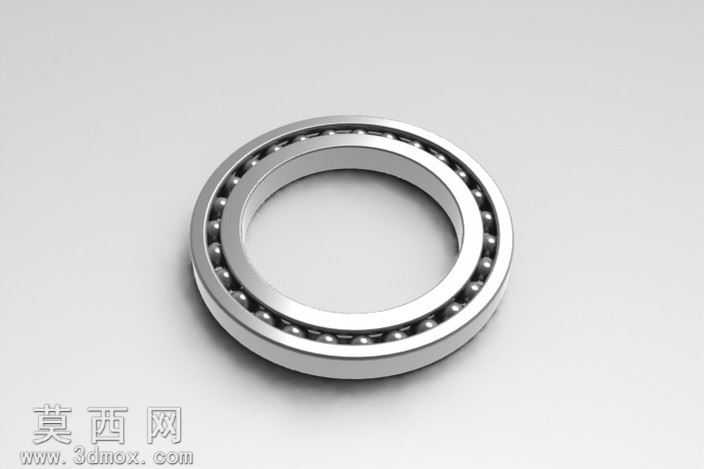

高精度深沟球滚动轴承三维建模作品

本作品为标准深沟球滚动轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，先通过草图绘制完成轴承内圈、外圈的截面轮廓绘制，精准控制内外圈的滚道曲率半径、挡边高度、倒角尺寸等核心参数，确保截面轮廓的尺寸公差符合通用轴承的设计要求，再通过旋转凸台特征生成内外圈的基础实体，对滚道接触面、端面倒角、配合圆柱面进行精细化的特征处理，保证各曲面的过渡顺滑无棱角。针对滚动体部分，按照标准钢球的尺寸参数创建球体特征，根据轴承的节圆直径计算滚动体的均匀分布间距，通过圆周阵列命令完成全部滚动体的排布，确保每个滚动体与内外圈滚道的接触位置精准，无干涉或间隙过大的问题。保持架部分采用冲压式浪形保持架的结构设计，先绘制单个兜孔的截面轮廓，通过拉伸、切除特征完成单个保持架片体的建模，再通过圆周阵列、组合特征完成整体保持架的构建，兜孔的弧度与滚动体的球面完美贴合，保证滚动体在兜孔内可灵活转动同时不会出现脱落问题。材质渲染阶段，为轴承内外圈、滚动体赋予高铬轴承钢材质，调整材质的金属粗糙度、反射率参数，还原轴承钢经精密磨削后的亮银色金属质感，表面呈现细腻的磨削纹理与合适的高光反射效果；为保持架赋予冷轧钢板冲压后的哑光金属材质，区分保持架与滚动体、套圈的材质视觉差异。整体装配阶段严格按照轴承的实际装配顺序完成各零件的配合约束，内圈与滚动体、外圈与滚动体之间采用相切配合，保证模型可模拟轴承的实际转动效果，各零件之间无多余的约束干涉。设计过程中充分考虑了轴承的实际应用场景，对各零件的壁厚、过渡圆角进行了合理性校验，避免出现应力集中的结构问题，整体模型结构完整，细节还原度高，可用于机械结构装配演示、运动仿真模拟、产品渲染展示等多种场景，能够直观展现深沟球轴承的内部构造与装配关系。
