工业传动用铜质曲臂零件三维设计

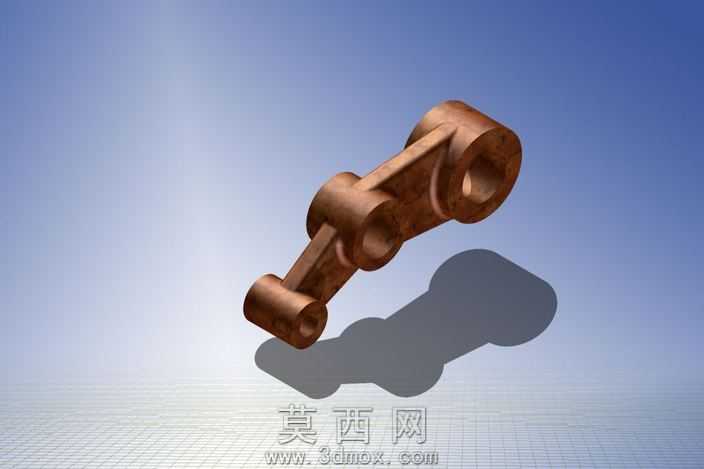

本作品为工业传动场景使用的曲臂零件三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先根据曲臂的实际传动受力需求确定整体轮廓尺寸，依次定位三个同轴度要求严格的轴孔位置，以三个轴孔的中心为基准，构建连接各轴孔的臂身过渡曲面，建模过程中对臂身与轴孔衔接的位置做了圆角过渡处理，避免应力集中问题，同时严格保证各轴孔的圆柱度、孔位间距公差符合机械加工的精度要求。材质设置阶段选用铸铜材质参数，调整材质的漫反射、粗糙度与金属度数值，还原铸铜零件表面略带磨砂的金属质感，同时添加轻微的做旧纹理，模拟工业零件实际使用后的表面质感，避免材质表现过于塑料化。渲染阶段采用影棚式布光方案，设置主光源从斜上方45度角投射，勾勒曲臂的整体轮廓与金属反光层次，搭配辅助柔光源弱化零件暗部的死黑区域，添加地面接触阴影增强模型的空间真实感，背景选用渐变浅蓝灰色调，突出铜质曲臂本身的结构细节，避免背景元素干扰零件主体展示。结构设计上，该曲臂为三孔联动式传动构件，三个轴孔分别对应不同的传动连接点位，臂身采用变截面设计，在靠近受力较大的端孔位置适当加厚臂身厚度，在受力较小的中间段做轻量化收窄处理，既保证整体结构强度满足传动扭矩要求，又尽可能降低零件自身重量，减少传动过程中的惯性损耗。设计思路围绕机械传动零件的实用性展开，优先保证各安装孔位的位置精度与配合尺寸，其次优化臂身的力流传递路径，让工作载荷能够沿着臂身平滑传递，避免出现结构应力突变的薄弱区域，同时兼顾零件的加工工艺性，所有外表面均采用规则几何曲面拼接，无复杂倒扣结构，可直接通过铸造后机加工的方式完成生产，无需特殊加工工艺，适配常规机械加工的生产流程。
