高旁路涡扇航空发动机结构三维建模作品

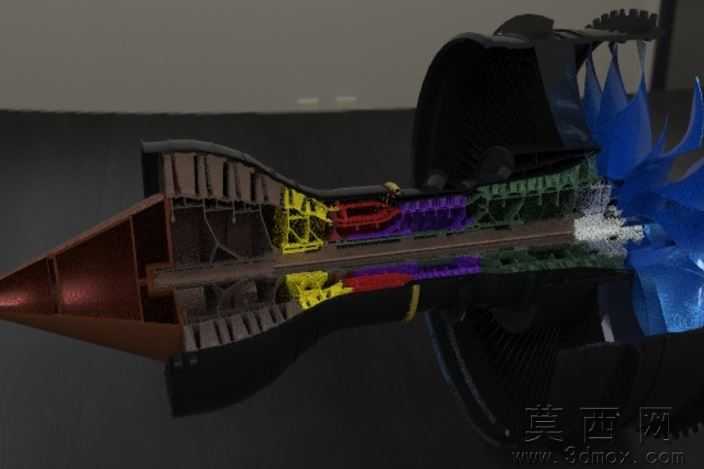

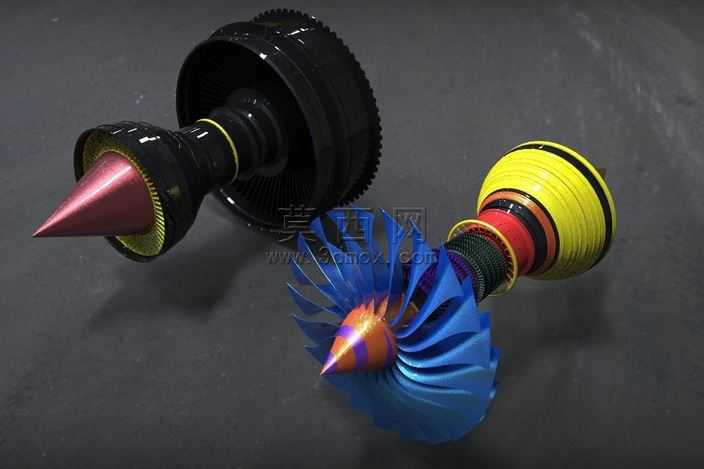

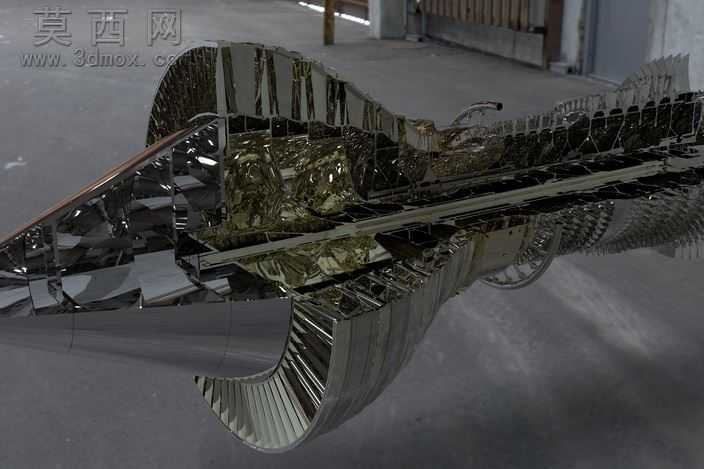

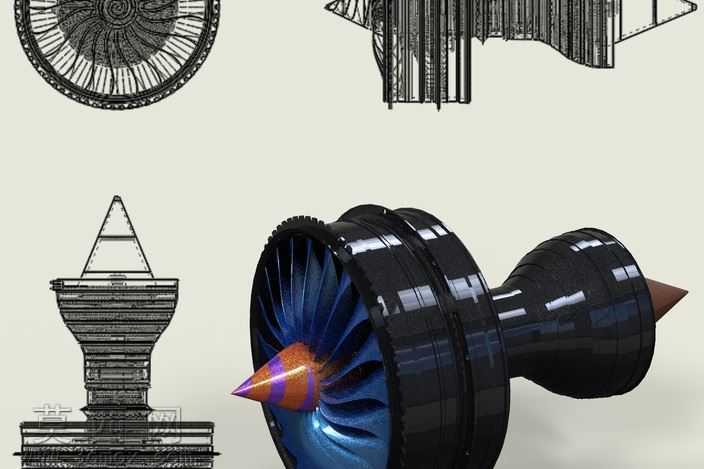

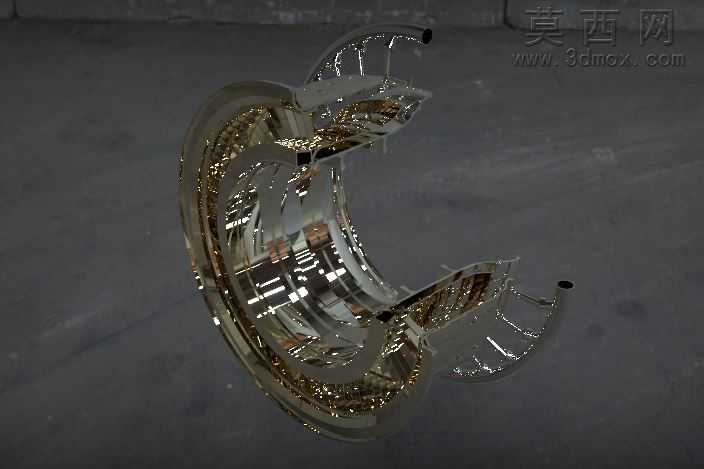

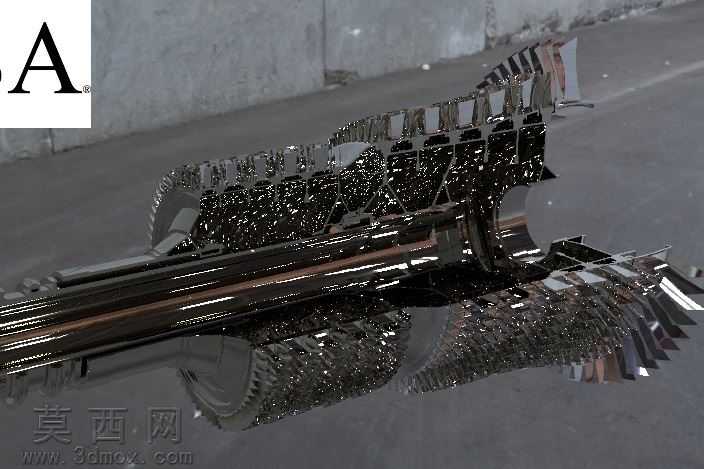

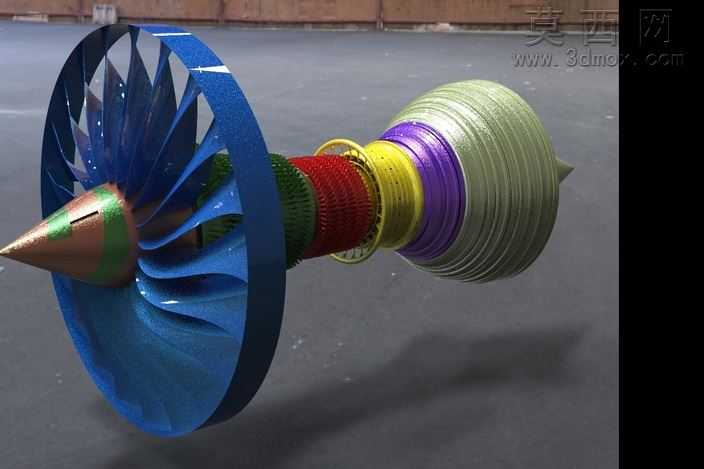

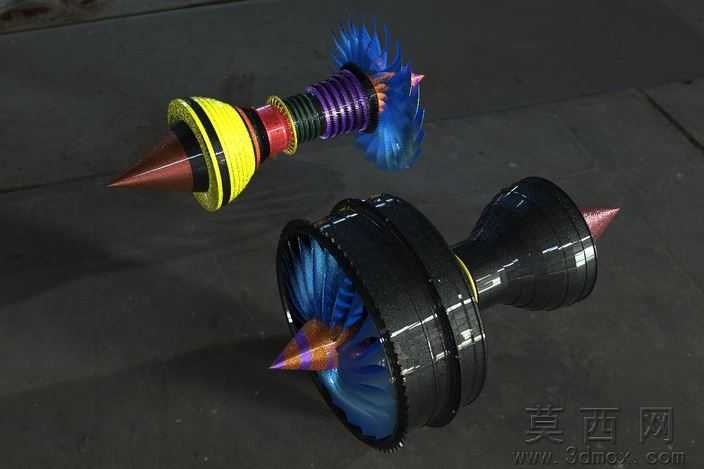

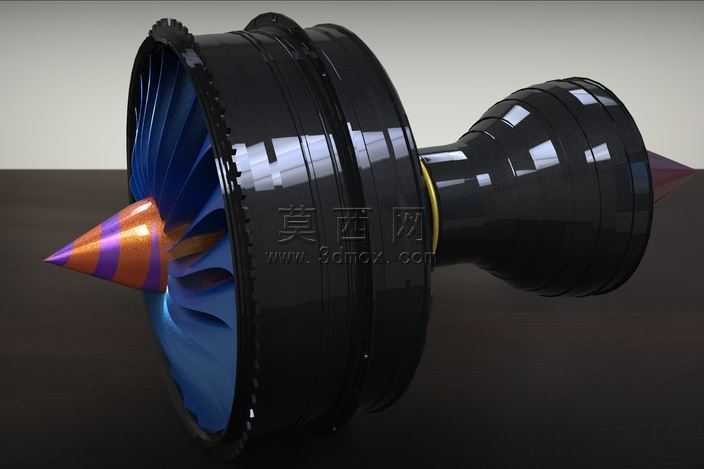

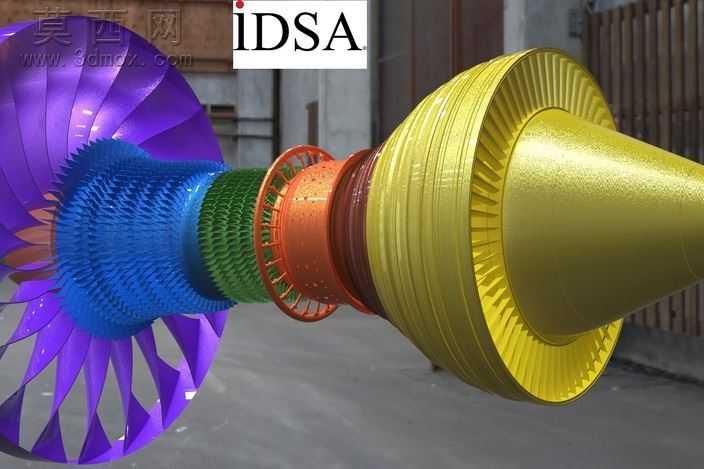

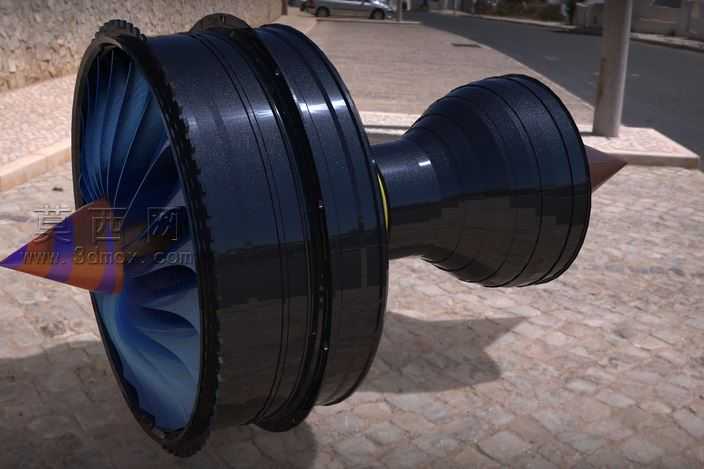

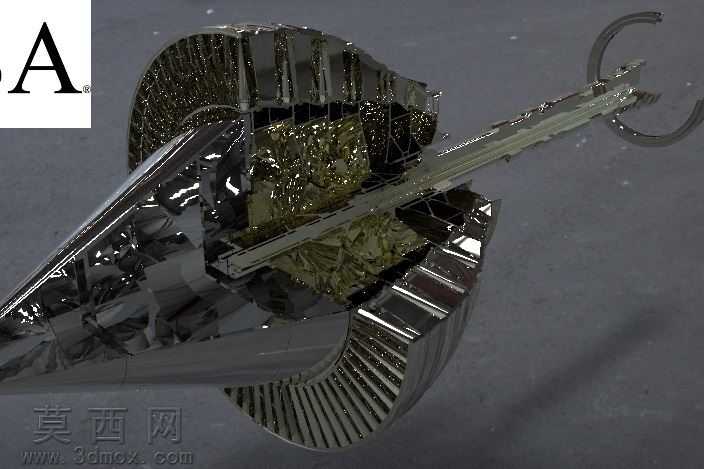

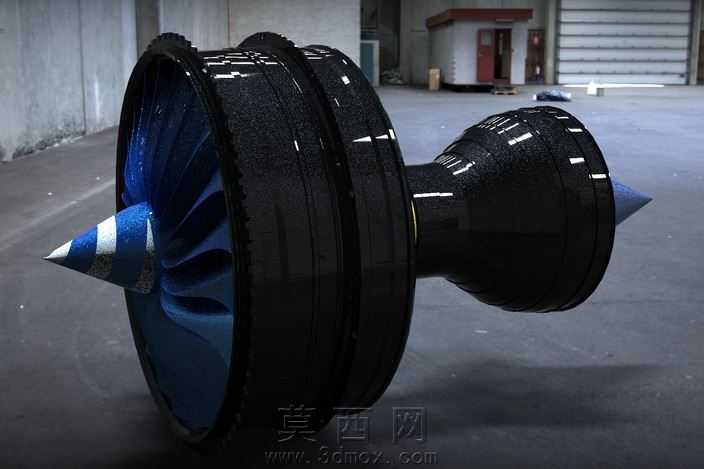

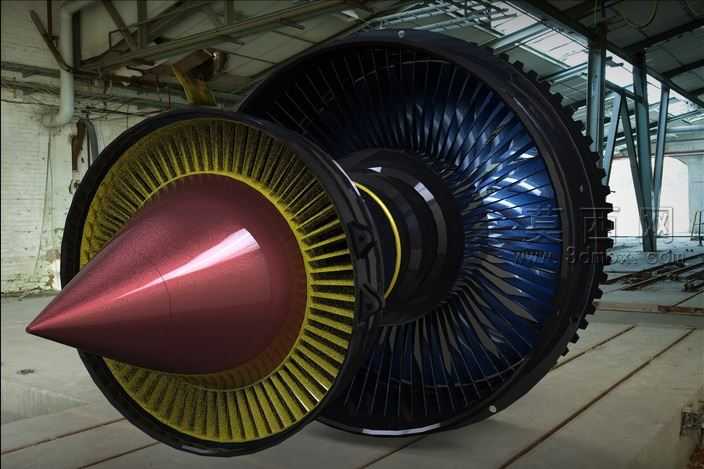

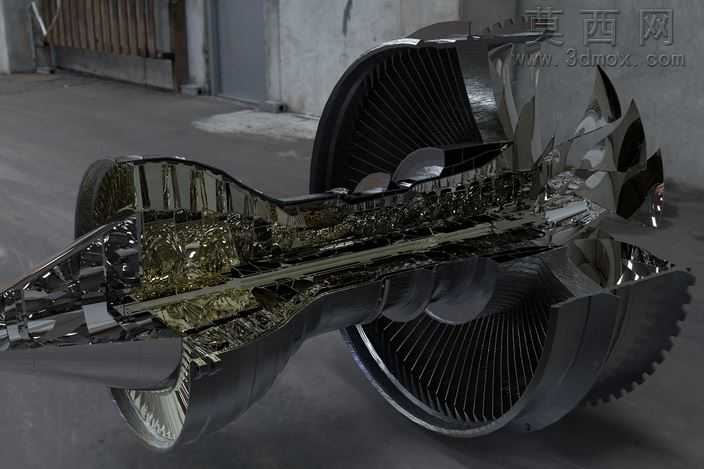

本作品为三转子高旁路涡扇航空发动机的三维建模成果，建模过程严格参照真实大涵道比涡扇发动机的结构逻辑完成整体搭建，首先梳理三转子架构的层级关系，将风扇增压级、高压压气机、高低压涡轮的同轴嵌套结构做精准还原，确保各级转子的转动路径、支撑点位完全匹配真实航发的布局逻辑。建模阶段优先完成核心流道的曲面构建，从进气道尖锥开始，依次完成风扇叶片、外涵道壳体、压气机各级轮盘叶片、燃烧室机匣、涡轮导向叶片与工作叶片、尾喷管调节结构的实体搭建，每一级叶片的翼型截面都按照航发叶片的气动扭转规律做参数化调整，保证叶片从叶根到叶顶的安装角、弦长变化符合真实气动设计要求。材质渲染阶段针对不同部件做差异化材质分配，外涵道机匣采用哑光黑色耐高温复合材料质感，表面添加细微的加工环纹与使用痕迹提升真实感；各级转子叶片根据所在温区分配材质，风扇叶片采用带金属光泽的蓝色渐变半透明材质模拟复合材料风扇的质感，压气机与涡轮叶片分别采用不同色泽的高温合金材质，还原不同温区部件的材质差异；进气锥与尾锥采用红铜色金属尖锥质感，机匣连接箍带采用亮黄色警示色材质，不同层级的转子部件用黄、红、紫等区分色做标识，清晰展现三转子的分层结构。结构细节上还原了机匣的分段连接法兰、叶片榫头与轮盘的榫槽配合结构、轴承支撑位的环形凸台、外涵道的气流导向结构，同时将内外涵道的气流通道做独立的曲面封闭处理，可清晰观察到外涵道大流量旁路气流的流通路径与内涵道核心气流的压缩燃烧路径。渲染阶段采用暗调工业展示背景，通过侧方主光源打亮叶片的曲面反光，突出各级叶片的扭转形态与机匣的金属质感，添加柔和的环境反射让黑色机匣表面呈现自然的环境光影，整体展示效果既清晰呈现发动机的内部转子层级，又还原了真实航发的工业质感，完整展现高旁路涡扇发动机的结构组成与三转子架构的布局特点。
