ACDC24V绿色LED电源指示灯结构设计

　　在工业电控柜、自动化生产线操作台、小型配电装置的面板布局设计中，这类24V交直流通用的绿色LED指示灯是出现频率极高的基础电气元件，主要用于设备运行状态的可视化反馈，比如设备正常通电、工序运行到位、系统无故障触发等场景的信号传递，相比传统的白炽指示灯，LED光源的低功耗、长寿命特性，能大幅降低后期运维的元件更换频率，尤其适合长时间连续运行的工业现场使用。

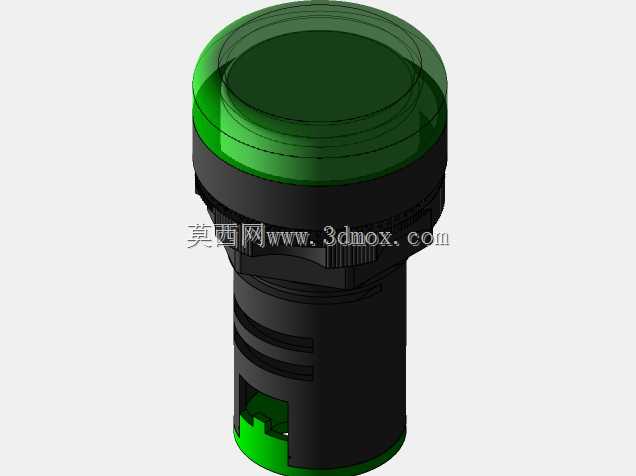

　　从结构设计层面来看，这款指示灯采用标准的22mm面板开孔适配尺寸，头部直径做到28mm，刚好能覆盖开孔边缘的安装缝隙，避免面板开孔处的毛刺外露，同时头部的半透明绿色灯罩采用圆弧过渡设计，一方面能让内部LED的光线形成均匀的漫反射效果，避免直视时出现刺眼的聚光光斑，不同角度观察都能清晰识别灯的亮灭状态，另一方面圆弧面不易积灰，在多粉尘的车间环境下，日常清洁擦拭也不会刮花灯罩表面。灯罩下方的黑色主体部分采用阻燃塑料材质，满足电气元件的阻燃等级要求，主体上设计的多道环形防滑筋，是配合安装螺母使用的，在面板背面拧动固定螺母时，手部或者工具可以借助防滑筋固定灯体，避免安装过程中灯体跟转导致内部接线扭曲折断。

　　灯体下部的接线端部分做了分层开槽设计，既可以减轻整体元件重量，也能为接线端子提供足够的爬电距离，避免不同极性接线之间出现拉弧短路的风险，底部露出的绿色结构部分是灯体的极性标识区域，接线时可以快速区分正负极，减少现场接线的出错概率。这款指示灯的电流消耗控制在20mA以内，对PLC输出端口或者小型继电器的触点负载要求极低，不需要额外加装中间继电器就可以直接驱动，能简化电控回路的设计复杂度，减少柜内元件的占用空间。

　　在实际建模过程中，需要重点关注几个安装边界尺寸：首先是面板安装的开孔公差，常规22mm开孔的公差范围要控制在+0.5mm以内，过大的开孔会导致灯体固定后出现晃动，过小则无法顺利装入；其次是灯体插入面板后的纵深尺寸，要预留足够的接线空间，避免柜内走线挤压到灯体尾部导致接线松脱；还有头部灯罩的突出高度，要考虑操作台面板的外部防护需求，突出高度过低容易被面板上的其他操作部件遮挡光线，过高则容易在设备搬运、操作过程中被磕碰损坏。另外，灯罩与主体的配合采用卡扣式结构，建模时要预留合理的配合间隙，既要保证装配后灯罩不会轻易脱落，也要考虑后期更换内部光源时的拆卸便利性，不需要借助专用工具就能手动拆下灯罩。

　　从应用适配性来看，这种绿色指示灯通常对应设备的正常运行状态，和红色的故障指示灯、黄色的预警指示灯形成标准化的状态配色体系，在做面板布局建模时，可以直接复用这款模型的安装尺寸，快速完成不同颜色指示灯的阵列布局，不需要重复调整开孔位置和安装空间，能提升电控面板的三维设计效率。灯体的塑料材质选择也兼顾了绝缘性能和结构强度，在-10℃到50℃的常规工业环境温度范围内，不会出现材质脆裂或者变形的情况，能适应大部分车间、仓储、普通户外电控箱的使用环境。
