AC/DC24V红色LED电源指示灯结构设计

　　在工业控制柜体、自动化生产线操作台、配电终端设备的面板布局设计中，信号指示器件是人机交互环节最基础也最不可或缺的组成部分，这款适配AC/DC24V供电的红色LED指示灯，正是针对低压工控场景的通用指示需求完成的结构设计。从实际选型适配的角度看，这款指示灯的头部直径设定为28mm，刚好匹配行业通用的面板开孔尺寸公差范围，安装时无需额外扩孔或定制开孔模具，直接卡入标准开孔即可完成固定，能适配厚度1-4mm的冷轧钢板、工程塑料等常见柜体面材，安装卡扣的弹性余量经过结构校核，既不会因为卡扣过松导致设备运行震动时指示灯松脱移位，也不会因为卡扣过紧造成安装时面板变形或者卡扣断裂。

　　设计过程中首先考虑的是工业场景的耐用性需求，头部透光罩采用半透明红色工程塑料材质，这种材质一方面可以均匀打散内部LED灯珠的直射光线，避免强光直射造成操作人员眩目，另一方面也能过滤掉车间环境中的粉尘、切削液飞溅带来的污损影响，透光罩与黑色基座的配合处做了阶梯式止口结构，能够阻挡日常泼溅的液体、浮尘进入器件内部，适配多数无强腐蚀、无长期浸水的普通工业车间环境。基座部分采用黑色阻燃工程塑料注塑成型，表面做了细磨砂纹理处理，既可以减少生产搬运、安装过程中表面划痕的产生，也能避免光滑塑料表面在光照下产生反光干扰操作人员判断灯组状态，基座侧面预留的防滑齿纹结构，是考虑到现场安装时操作人员可能佩戴劳保手套作业，齿纹的深度和间距经过反复调整，戴手套拧动锁紧螺母时也能获得足够的摩擦力，不需要额外借助工具就能完成初步固定。

　　器件尾部的接线端结构做了防呆设计，正负极接线位有清晰的结构区分，避免现场接线时正负极接反导致器件无法点亮，内部的限流电路直接集成在基座腔体内部，不需要外部额外串联限流电阻，接线完成后即可直接接入24V交直流回路使用，交直流通用的电路设计可以减少选型时的型号区分成本，不管是直流供电的PLC输出回路，还是交流供电的传统继电器控制回路，都可以直接选用这款指示灯，不需要单独区分供电类型备货。20mA的额定工作电流属于低功耗器件范畴，长时间点亮也不会产生明显的温升，即使是密集排布在操作面板上的多组指示灯同时工作，也不会造成面板局部温度过高，不会加速周边塑料器件的老化。

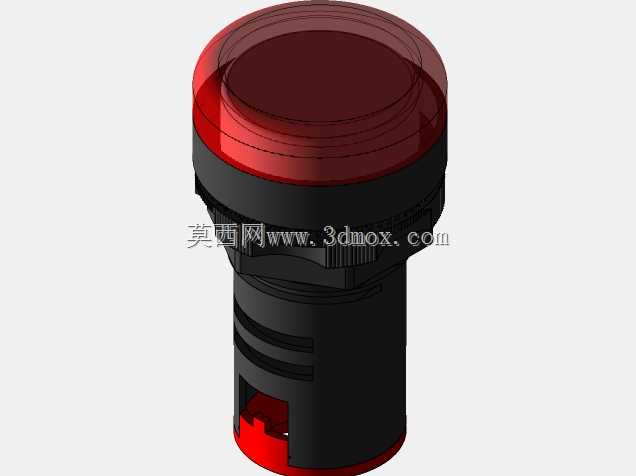

　　从三维建模的细节处理来看，这款模型完整还原了实物的所有装配关系：透光罩与基座的卡扣配合位置、基座侧面的防滑齿牙、尾部接线端的让位槽、内部灯珠与电路板的安装腔体都做了1:1的结构复刻，没有做过度的简化处理，在做设备面板的虚拟装配时，可以直接导入模型完成开孔位置干涉检查、排布间距校核，模拟安装后的视觉效果，提前发现面板布局时可能出现的器件干涉、间距过小导致安装操作空间不足等问题。红色灯罩的颜色选择是工业领域的通用规范，通常用于电源指示、故障报警、设备停止状态等需要醒目提示的场景，光线穿透红色灯罩后波长更长，在车间复杂的光照环境下也能有足够的辨识度，操作人员在距离面板3-5米的位置就能清晰识别灯组的亮灭状态，不需要凑近查看。

　　在结构细节的处理上，这款指示灯的基座部分设计了多道环形散热槽，既可以减轻器件自身的重量，减少塑料原料的用量，也能在器件长时间工作时增加基座与空气的接触面积，辅助内部电路散热，延长器件的使用寿命。安装锁紧螺母采用与基座同材质的工程塑料，螺母的外沿做了小尺寸的防滑凸点，不需要专用扳手，手动即可拧紧到合适的力矩，避免金属螺母长期使用后生锈卡死，后期维护更换时无法拆卸的问题。整体结构没有多余的复杂零件，全部采用卡扣与螺纹配合完成装配，生产组装时工序简单，后期现场维护更换时也可以快速拆卸，不需要对柜体面板做额外改动，直接替换同规格的老旧指示灯即可，能够大幅降低现场维护的时间成本。
