台式家用落地摇头电风扇外观结构设计

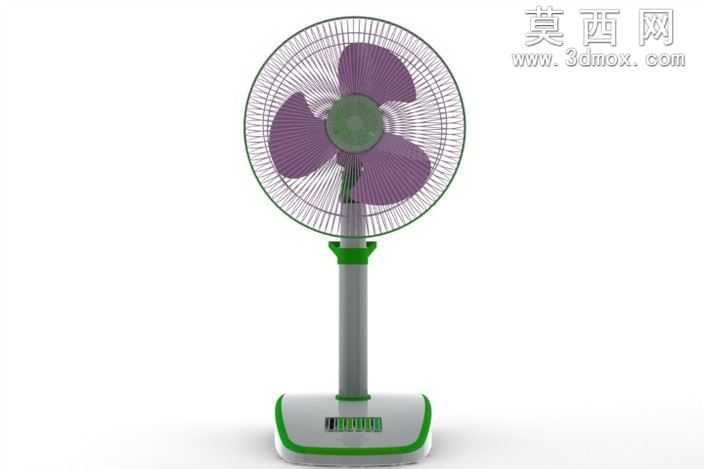

本作品为台式电风扇的三维外观结构建模，整体采用SolidWorks完成全参数化建模，仅还原产品外部可见部件，未对内部隐藏的电路、走线等结构做冗余建模，保证模型轻量化的同时完整还原台扇的真实外观比例与结构特征。建模过程中首先以台扇的中心轴线为基准建立全局坐标系，先完成底座部分的建模：底座采用圆角矩形的流线型轮廓，边缘做圆弧过渡处理，避免生硬直角带来的廉价感，底座正面预留控制按键区域的安装位，底座与立柱衔接处做收腰过渡结构，搭配绿色装饰条做视觉点缀，还原家用台扇的经典配色设计。立柱部分采用等直径圆柱结构，表面做哑光塑料的材质质感处理，立柱与机头衔接处设置摇头机构的外部包覆结构，同样搭配绿色装饰环与底座配色形成呼应。机头部分的建模先完成后壳的曲面构建，再搭配前网罩与后网罩的栅格结构：网罩采用径向辐射筋条搭配环形加强筋的结构，每根栅格都做均匀阵列处理，保证栅格间距一致，还原真实风扇网罩的防护结构与通透视觉效果。扇叶部分采用三片式紫色叶片设计，每片叶片都做曲面扭曲处理，建模时通过曲面放样完成叶片的翼型截面构建，保证叶片曲面顺滑无褶皱，还原真实扇叶的送风曲面形态，叶片中心的轮毂部分做绿色包覆处理，与整机的装饰配色统一。材质渲染阶段，底座与立柱、网罩外圈、机头后壳均采用白色哑光ABS塑料材质，调整材质的粗糙度参数模拟普通家电塑料的微磨砂质感；装饰条、叶片轮毂部分采用亮面绿色塑料材质，适当提高反射参数突出装饰件的视觉层次感；扇叶采用半透明紫色PP塑料材质，添加轻微的透光属性模拟真实扇叶的轻薄塑料质感；网罩栅格采用细金属丝质感的浅灰色材质，添加微弱的金属反射属性还原金属网罩的真实质感。整体建模严格遵循家用台扇的真实尺寸比例，各部件之间的装配间隙控制在合理范围内，底座、立柱、机头、网罩、扇叶各部件可单独拆分，方便后续做结构拆解、渲染出图或产品展示使用，模型曲面顺滑无破面，特征参数保留完整，可根据需求调整配色、尺寸或修改局部结构。
