42英寸方形工业排风扇三维设计作品

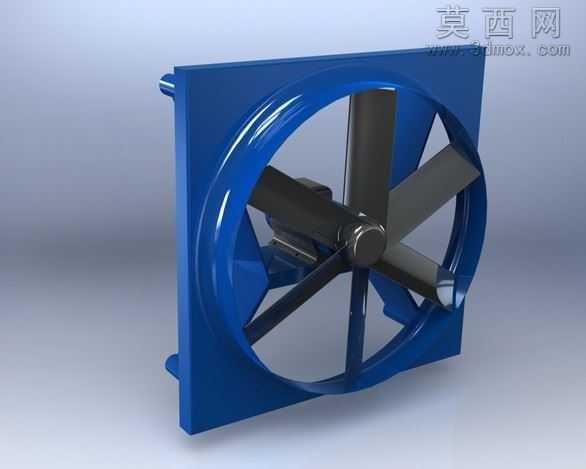

本作品为42英寸方形工业排风扇的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从外框基准面开始绘制，通过草图绘制方形外轮廓与中心圆形风道的截面，利用拉伸凸台命令生成外框主体结构，同时在外框侧边预留安装固定的凸耳结构，通过圆角命令处理外框与风道衔接处的圆弧过渡，既保证结构强度也优化了流体通过的平顺性。扇叶部分采用多实体建模方式，先绘制单片扇叶的翼型截面草图，通过放样命令生成符合空气动力学的曲面扇叶，再根据五叶布局的角度要求，通过圆周阵列命令生成全部扇叶结构，扇叶与中心轮毂的衔接处采用圆角过渡处理，避免应力集中问题。中心电机安装位采用凸台结构设计，预留电机装配的定位孔位，保证后续虚拟装配的精度。材质渲染阶段，外框部分赋予蓝色哑光工程塑料材质，调整材质的粗糙度与反光参数，还原工业塑料的真实质感；扇叶部分赋予深灰色硬质塑料材质，添加细微的颗粒质感模拟真实扇叶的表面处理效果；中心轮毂部分赋予金属哑光材质，体现金属构件的厚重感。场景搭建采用浅灰色渐变背景，添加柔和的环境光与定向补光，通过光影效果突出风扇的结构层次，外框的圆弧反光、扇叶的曲面明暗过渡都经过反复调整，保证渲染效果真实自然。设计过程中重点考量了结构的合理性，外框的加强筋布局在风道背部，既不影响正面外观也提升了整体结构刚性，扇叶的倾斜角度经过反复调整，在保证送风效率的同时兼顾运转稳定性，各部件之间的装配间隙预留合理，符合实际生产的装配公差要求，整体模型结构完整，细节还原度高，可用于产品展示、结构验证以及相关教学演示场景。
