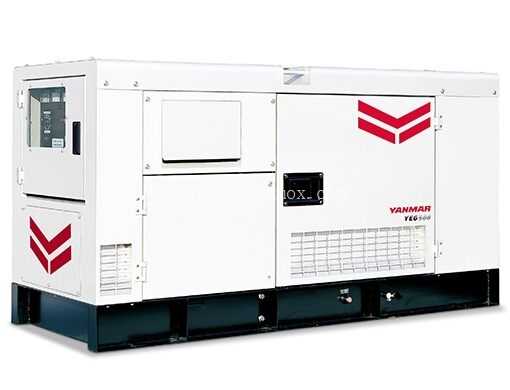

洋马YEG150DHSH静音式柴油发电机组

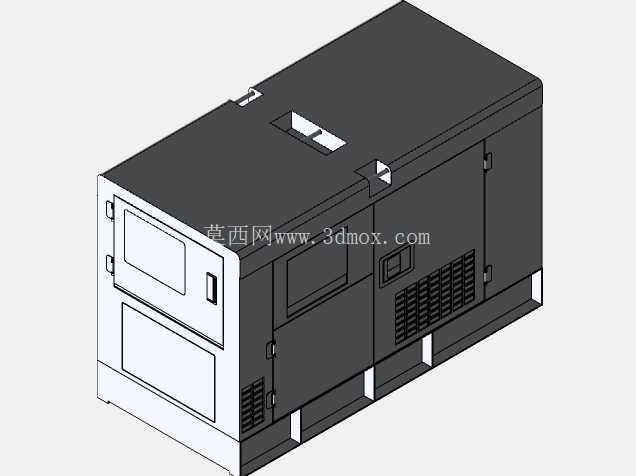

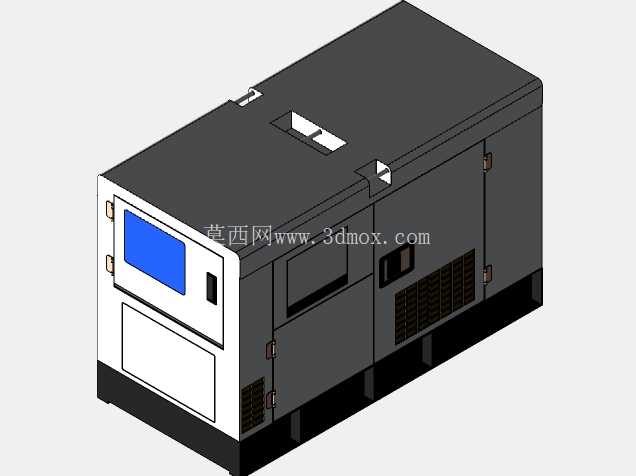

　　这款静音式柴油发电机组的三维建模，完全围绕户外临时供电、小型工商业备用电源的实际使用场景展开，建模过程中优先还原了设备在真实工况下的安装与运维边界，没有做多余的艺术化修饰。从结构布局来看，整机采用封闭式静音箱结构，所有棱角处都做了圆弧过渡处理，既避免了运输安装过程中磕碰造成的漆面损伤，也能降低箱体棱角处的风噪，适配户外露天放置的使用需求。箱体底部预留了标准叉车孔位，对应10吨级内燃叉车的叉齿间距，不需要额外制作吊装托盘就能完成场内转运，同时底座集成了整体式燃油箱与减震垫安装位，减震垫的安装孔位完全匹配市面主流的橡胶减震器规格，安装时不需要二次打孔，能直接将机组固定在硬化混凝土地基或者移动式方舱平台上。

　　从功能分区的建模还原来看，箱体正面设置了上下两扇检修门，上部检修门正对机组的控制屏与输出接线端子，日常巡检时不需要完全打开大尺寸检修门，就能观察机组运行参数、接驳临时供电线缆；下部检修门正对机油加注口、机油滤芯与燃油粗滤位置，日常保养更换耗材时的操作空间预留充足，不会出现工具无法伸入的问题。箱体侧面设置了通风格栅，进风侧格栅对应机组散热水箱的进风面，出风侧格栅正对发动机排气消音器的引出方向，建模时特意还原了格栅内部的导流角度，避免热风在箱体内部形成紊流影响散热效率，同时格栅内侧预留了防尘网的安装卡槽，用户可以根据使用环境的粉尘浓度加装不同目数的防尘网，不需要额外改造箱体结构。箱体顶部预留了吊装吊耳的安装位，同时设置了两个内嵌式的检修口，分别对应水箱加水口与蓄电池的位置，日常补充冷却液、检查蓄电池接线时不需要掀开整个顶盖，降低运维操作的难度。

　　建模过程中对安装边界的还原做了重点考量，整机的长宽高尺寸严格按照实物比例缩放，侧面与背面的检修门开启角度预留到120度，不会因为空间狭窄导致门体无法完全打开，影响内部部件的检修更换。箱体的线缆出口设置在侧面下部，预留了格兰头的安装螺纹，现场布线时可以直接穿入线缆锁紧密封，避免雨水或者粉尘从线缆缝隙进入箱体内部。排气出口设置在箱体侧面偏上位置，建模时还原了排气口的防雨帽结构，露天放置时雨水不会顺着排气管倒灌进入发动机气缸。从实际选型适配的角度来看，这类150kVA级别的静音柴油发电机组，常被用于小型工地临时供电、商业门店应急备用电源、通信基站后备供电等场景，建模时还原的所有结构细节，都对应了这些场景下的实际使用痛点：比如封闭式箱体能降低机组运行时的噪音传播，避免在居民区或者商业区域使用时造成噪音扰民；集成式的底座油箱能支持机组连续运行8小时以上，不需要额外配置外置燃油箱，减少现场安装的工作量；所有外露的金属部件都预留了接地螺栓的安装位，现场安装时可以直接连接接地极，满足电气安全规范的要求。

　　在细节结构的处理上，建模时还原了箱体门板上的密封胶条安装槽，所有检修门关闭后都能通过胶条实现与箱体框架的紧密贴合，既可以降低噪音外泄，也能阻挡雨水喷淋进入箱体内部，满足IP54级别的防护要求。箱体上的门锁采用通用型的工业柜锁，和市面常见的电力柜门锁规格通用，后期如果出现锁具损坏，不需要专门找原厂配件就能快速更换。控制屏的安装位置做了内凹处理，避免搬运过程中碰撞损坏屏幕，同时屏幕外侧预留了透明防护板的安装槽，用户可以加装亚克力防护板，防止巡检时误碰操作按钮。整个建模过程没有省略任何影响安装与运维的结构细节，所有的孔位、开门角度、部件相对位置都和实物保持一致，既可以用于产品展示动画制作，也能作为机房布局设计、安装基础制作的参考依据，帮助设计人员提前预判安装过程中可能出现的空间干涉问题，减少现场安装时的整改工作量。
