工业级旋风干燥机成套设备三维设计

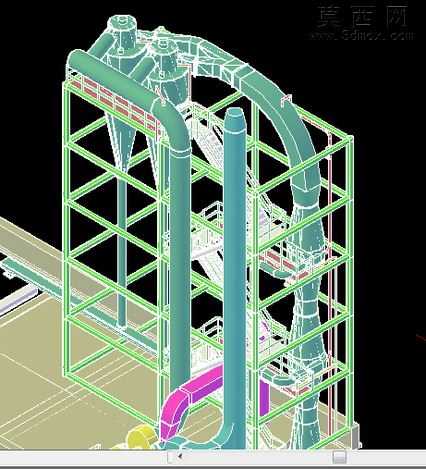

本套旋风干燥机三维模型采用参数化建模方式完成整体搭建，建模过程中严格遵循工业干燥设备的实际生产制造逻辑，对设备各组成部分进行1:1等比例还原。模型主体包含多组旋风分离筒体、大曲率输送弯管、立式支撑钢架平台、连接直筒段、物料进出料结构以及配套的走梯护栏组件，各部件之间的装配关系完全匹配现场安装的公差要求，可直接用于设备布局演示、施工方案校核以及生产工艺模拟。材质渲染阶段针对不同部件做了区分处理：钢架结构采用哑光浅绿金属材质模拟防腐漆面效果，管道与旋风筒体采用半透明青绿色工程材质，既可以清晰展示内部流道走向，也能直观呈现外部管路的排布逻辑，局部变径连接段采用亮紫色高亮材质标注，方便快速识别管路变径位置与物料流向变化点。结构设计上充分考虑旋风干燥的工作原理，旋风筒体采用上筒下锥的经典结构，保证含湿物料进入后可在离心力作用下完成气固分离与干燥过程，管路排布采用大弧度弯头降低风阻，多层钢架平台预留了设备检修与操作的足够空间，走梯与护栏的尺寸完全符合工业安全操作规范，各层平台的支撑梁采用型钢拼接结构，连接节点处做了加强处理，保证整体框架的承重稳定性。设计过程中优先保证设备的工艺合理性，对旋风筒体的锥角、管道的管径配比、进出口的位置布局都做了反复校核，确保模型可直接对接工艺计算结果，避免出现结构干涉、流道不畅的问题，同时对所有连接法兰、固定支座的细节做了还原，保证模型的工程实用性，既可以用于教学演示干燥设备的工作原理，也可以作为同类设备设计改型的基础参考模板，帮助设计人员快速完成成套干燥设备的方案搭建与调整。
