螺口白炽灯泡结构三维数模设计

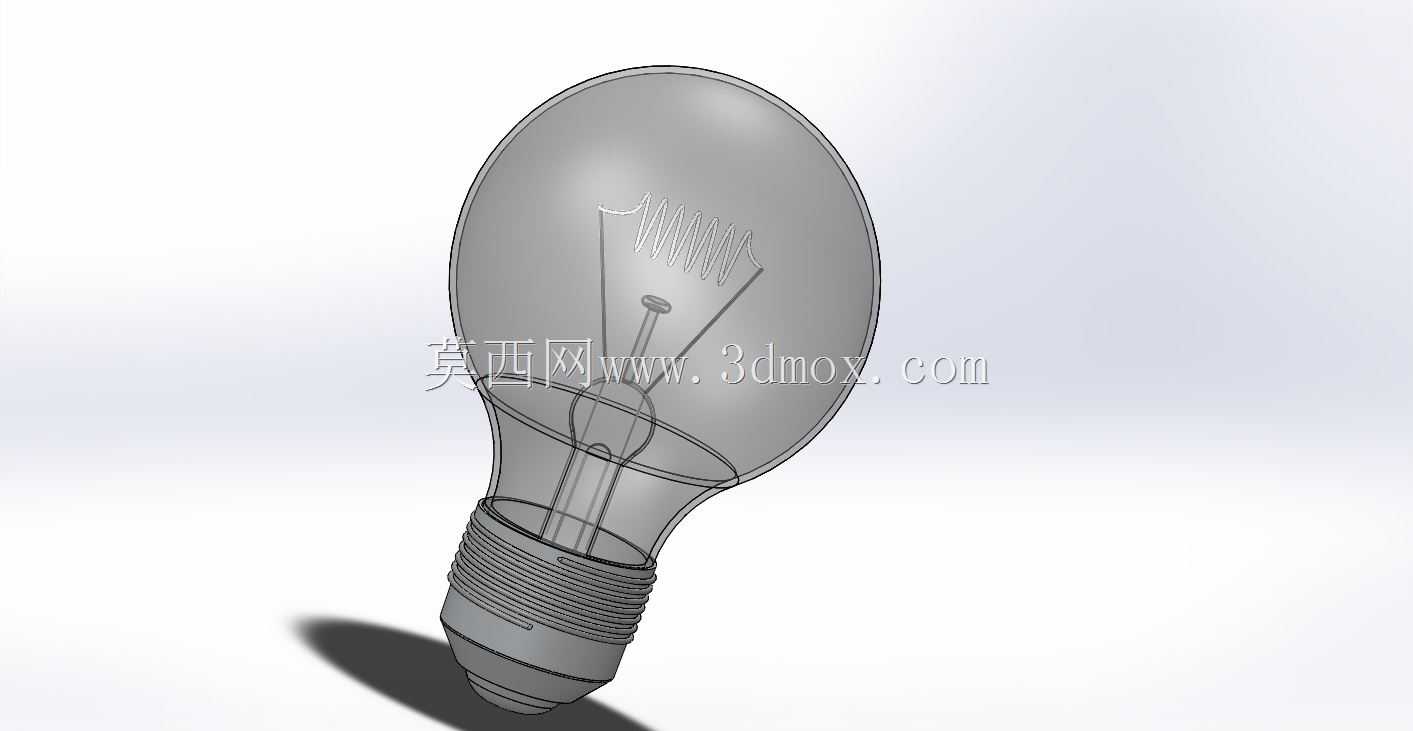

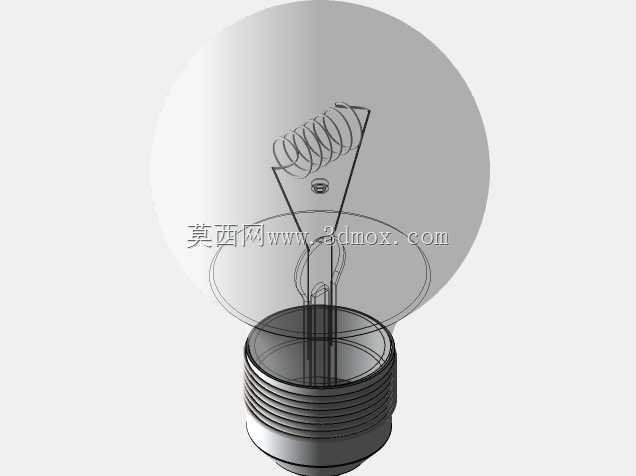

　　从结构功能来看，数模完整还原了玻壳、灯丝支架、钨丝灯丝、导丝、螺口灯头、绝缘触点、密封胶层几个核心组成部分，每个部件的配合关系都按照实际量产产品的装配逻辑搭建：玻壳采用椭球形吹制玻璃结构，壁厚均匀控制在常规量产的0.5-0.8mm区间，内部预留的真空腔体空间完全匹配灯丝发热后的散热余量，避免灯丝工作时高温接触玻壳造成局部应力碎裂；灯丝部分采用双螺旋钨丝结构，通过三根金属支架固定在玻壳内部的中心轴线上，支架下端连接两根穿入灯头内部的导丝，分别导通螺口金属壳体与尾部的中心绝缘触点，完全符合螺口灯头的电气安全规范，避免安装时出现短路风险。这款螺口白炽灯泡的三维数模，完整还原了传统照明光源的全结构细节，可直接用于照明产品结构教学、电气设备配套光源选型参考、照明场景装配仿真等多个工程场景。在民用照明、工业设备状态指示、低压配电回路信号提示等场景中，这类螺口灯泡曾是应用最广泛的电光源部件，即便当前LED光源普及度极高，在部分老旧设备维护、复古照明场景搭建、特殊工况指示点位中，该结构的灯泡仍有稳定的使用需求。

　　设计过程中优先考虑了安装互换性，螺口部分采用通用的E27标准螺口尺寸，螺距、牙型角、螺纹大径小径都严格遵循国标灯头尺寸要求，可直接适配市面上绝大多数标准螺口灯座，安装边界上，灯头拧入灯座的有效啮合长度控制在7mm左右，尾部触点突出灯头端面1.2mm，既保证安装后电气接触可靠，又不会因为触点突出过长造成安装时的挤压变形。玻壳与金属灯头的连接部分，数模还原了收口压合的结构细节，金属灯头上端的收口边紧紧压合在玻壳下端的加厚凸缘上，中间填充的密封胶层结构也做了等比例还原，保证腔体内部的密封性能，匹配实际产品生产时的抽真空、充入保护气的工艺要求。

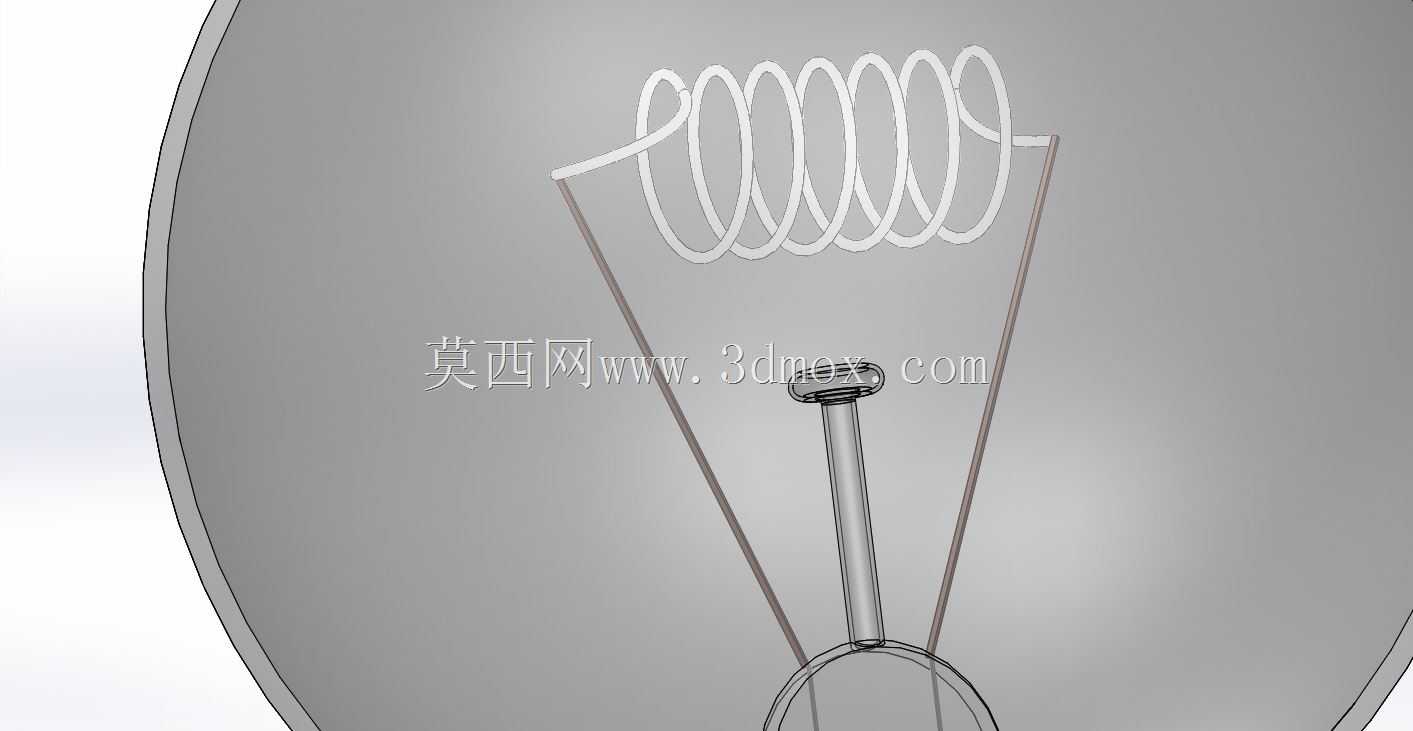

　　从建模逻辑来看，所有曲面都采用G1连续过渡，玻壳的曲面曲率变化完全匹配实际吹制工艺的脱模角度，没有出现曲率突变的结构，金属螺口的螺纹采用螺旋扫描特征生成，牙型轮廓还原了实际冲压成型的圆角过渡，没有尖锐棱角，符合五金冲压件的实际加工特征。灯丝部分的螺旋结构按照实际钨丝的缠绕比例搭建，支架与导丝的连接位置做了点焊结构的细节还原，能够直观展示内部的电流导通路径。在实际工程应用中，这款数模既可以作为电气装配教学中，展示电光源工作原理的演示模型，也可以导入到照明灯具的整体装配数模中，做干涉检查、安装空间校核使用——比如在设计工业设备的操作面板指示灯、厂房应急照明灯具、复古装饰灯具时，可直接调用该数模核对灯座的安装空间、玻壳的避让尺寸，避免设计出的灯具出现灯泡无法装入、玻壳与灯具外罩干涉的问题。

　　同时数模的分层结构清晰，每个部件都可单独拆分导出，能够用于拆解演示产品的装配顺序，帮助结构设计新人理解螺口灯泡的生产装配流程：从玻壳吹制、灯丝支架点焊、导丝穿接，到灯头压合、触点铆接、密封处理的全流程结构逻辑，都能通过数模的部件拆分直观呈现。另外在做老旧设备的备件替换仿真时，也可通过该数模核对替换灯泡的尺寸边界，确认所选灯泡的总长度、玻壳最大直径是否符合设备原有灯腔的空间要求，避免备件采购后出现尺寸不匹配无法安装的问题。数模中所有配合面的公差预留都按照实际量产要求设置，金属灯头与玻壳的压合过盈量、螺口与灯座的配合间隙都符合行业通用的公差标准，完全能够满足结构仿真、装配校核、教学演示等多场景的使用需求。
