佩尔顿冲击式水轮机转轮主轴结构

　　这套佩尔顿冲击式水轮机的核心转动组件，主要面向小型径流式水电站点的能量转换场景，适配高水头、小流量的山区引水式电站工况，区别于混流、轴流式水轮机依靠水压与重力做功的逻辑，整套结构完全依靠高速水流的动量冲击斗叶完成能量提取，在100米以上水头的微型水电项目中能量转换效率优势明显。

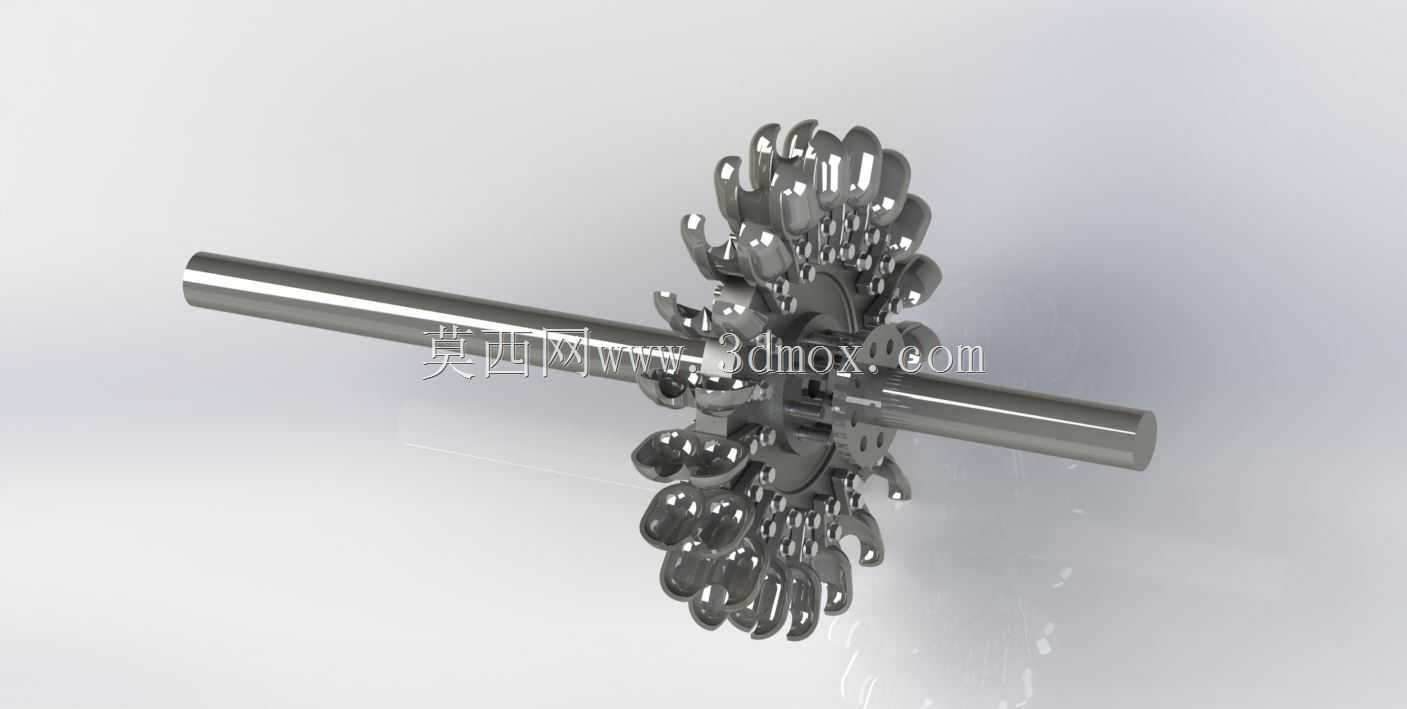

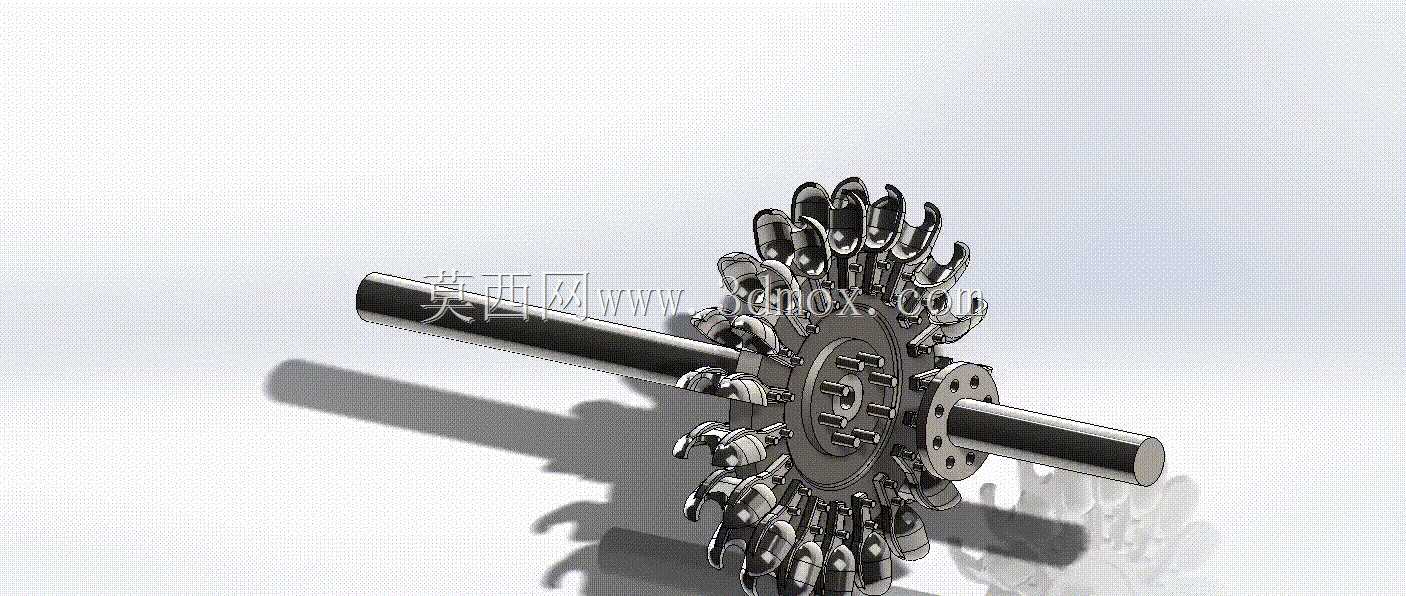

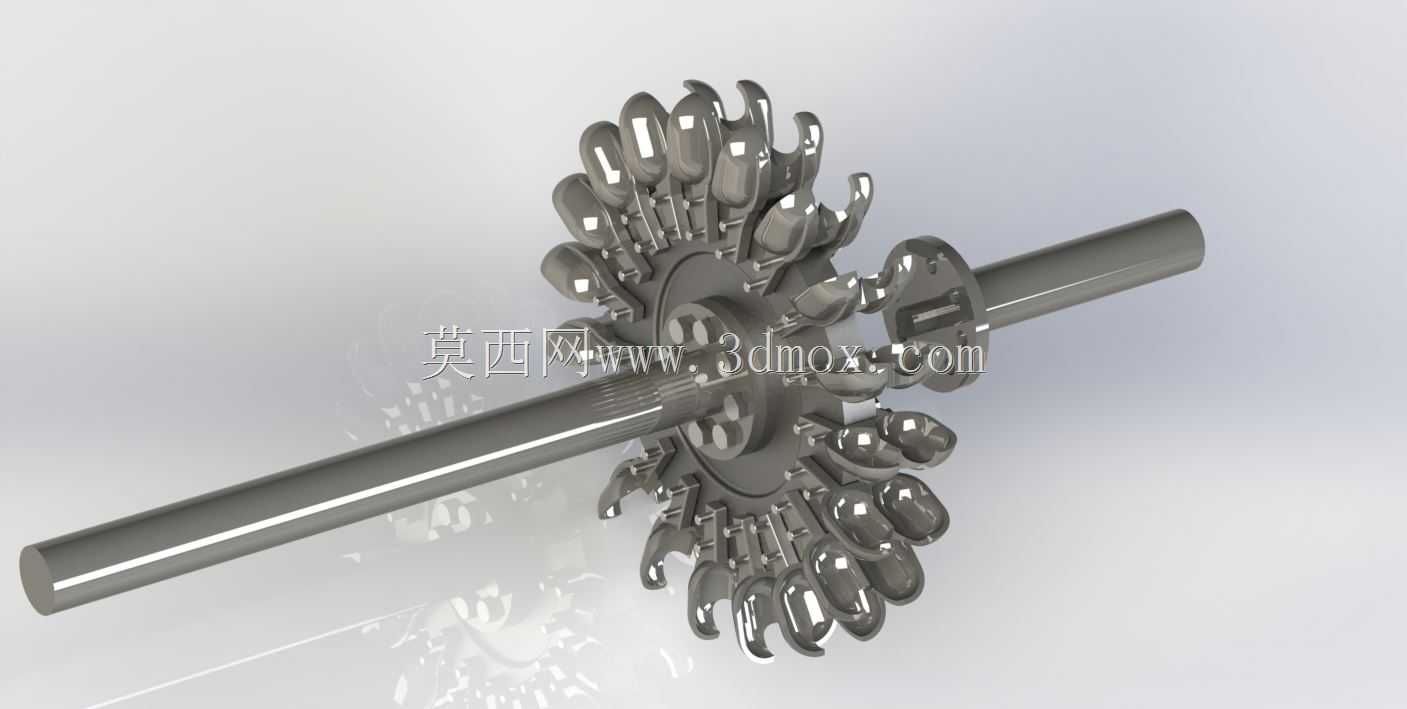

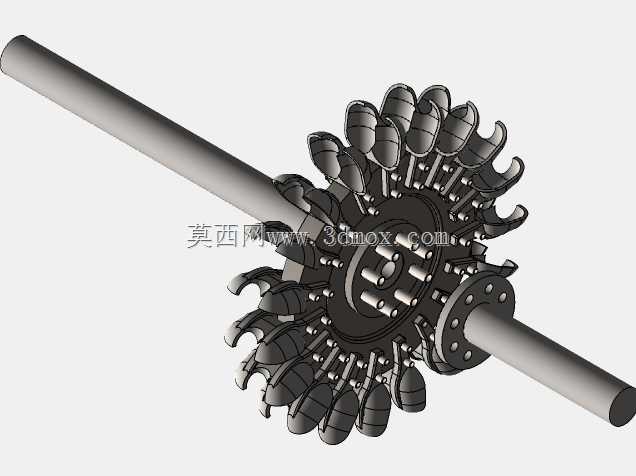

　　从结构功能来看，整套组件包含主轴、转轮本体、斗叶组、连接法兰四个核心部分，转轮外缘均匀布置的双凹面水斗是核心做功部件，每个水斗的分水刃都做了圆弧过渡处理，能够将喷嘴射出的高速水柱精准拆分，沿斗叶内曲面顺畅转向后从两侧边缘排出，最大程度降低水流出口的余速损失，避免尾水回流干扰后续射流。主轴采用阶梯轴设计，两端预留轴承安装位，轴肩位置做了圆角过渡来降低应力集中，转轮与主轴的连接采用键传动加端面法兰锁紧的结构，能够承受冲击载荷带来的交变扭矩，避免长期运行出现键槽松动、转轮偏移的问题。

　　设计过程中首先要匹配电站的额定水头与流量参数，确定转轮的节圆直径，斗叶的数量需要根据射流直径做匹配，既要保证相邻斗叶之间不会出现射流漏过的空程损失，也要控制斗叶数量过多带来的摩擦阻力增量，斗叶的出水边做了切角处理，防止甩出的水流撞击相邻斗叶的背面造成额外功率损耗。主轴的直径需要根据额定扭矩、临界转速做校核，两端的轴承位同轴度公差控制在IT7级以内，保证转动过程的动平衡精度，连接法兰的螺栓孔采用跨中均布设计，端面跳动公差严格控制，避免装配后出现转轮偏摆导致的振动问题。

　　安装边界方面，整套转动组件需要配合机壳内的喷嘴、轴承座、尾水腔完成装配，转轮与机壳内壁的径向间隙需要控制在5到10毫米，既不能因为间隙过小出现运转剐蹭，也不能间隙过大导致水流泄漏损失，主轴伸出端需要配套机械密封结构，防止压力水从轴承位渗出，斗叶的安装角度需要保证射流中心线与转轮节圆切线方向重合，分水刃的尖端要正对喷嘴出口中心，偏差过大会直接导致能量转换效率下降，甚至出现斗叶局部气蚀的问题。

　　实际运行过程中，高速水流从喷嘴喷出后直接冲击水斗凹面，水流动量在极短时间内传递给转轮，带动主轴旋转输出扭矩连接发电机，斗叶的曲面曲率经过反复优化，能够让水流转向后的出口速度方向接近转轮转动的切线反方向，最大程度将水流动能转化为转轮的旋转机械能，相比传统下冲式水轮，这种结构在高水头工况下不需要建造大型蓄水坝体，只需要引水管道将高位水流引入喷嘴即可工作，非常适合偏远山区的小型独立供电站点使用。

　　结构建模过程中需要重点关注斗叶曲面的顺滑度，不能出现局部凸起或者凹陷，否则会造成水流在斗叶内部形成紊流，增加水力损失，转轮整体做动平衡校正，剩余不平衡量需要符合刚性转子的平衡精度等级要求，避免高转速运行时出现过大振动损坏轴承，主轴的材质通常选用中碳调质钢，斗叶部分如果是焊接结构需要做焊后去应力处理，防止长期受水流冲击出现焊缝开裂的问题，连接法兰的密封面需要做精加工处理，保证装配后端面贴合紧密，不会出现相对位移。
