手动式卷材开卷机站三维设计作品

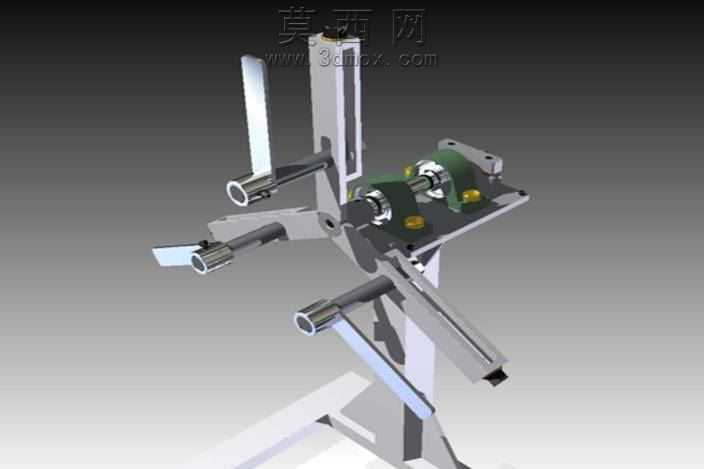

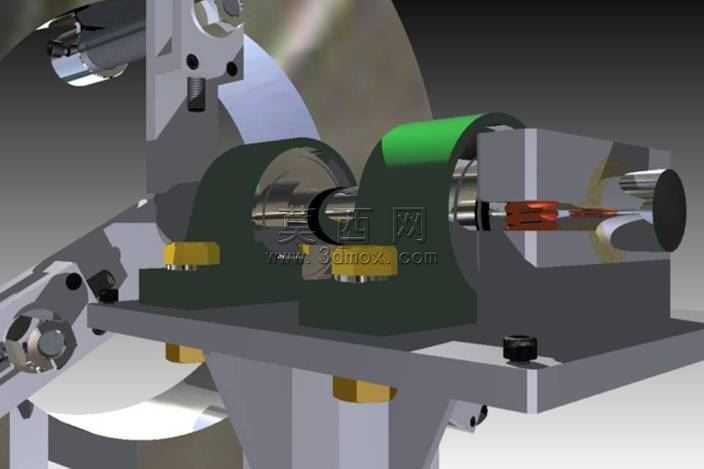

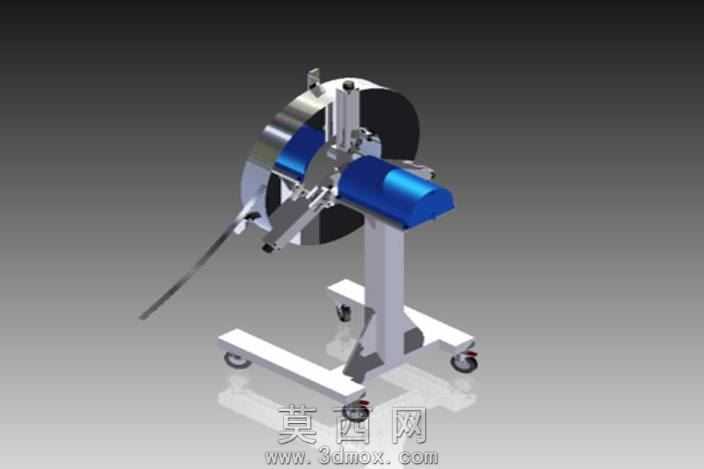

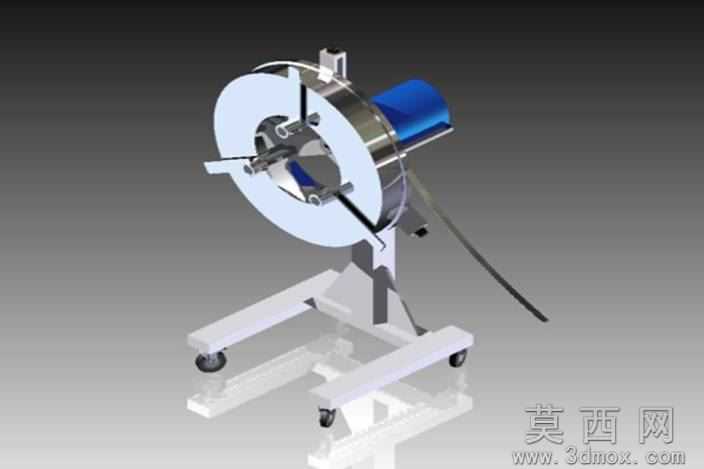

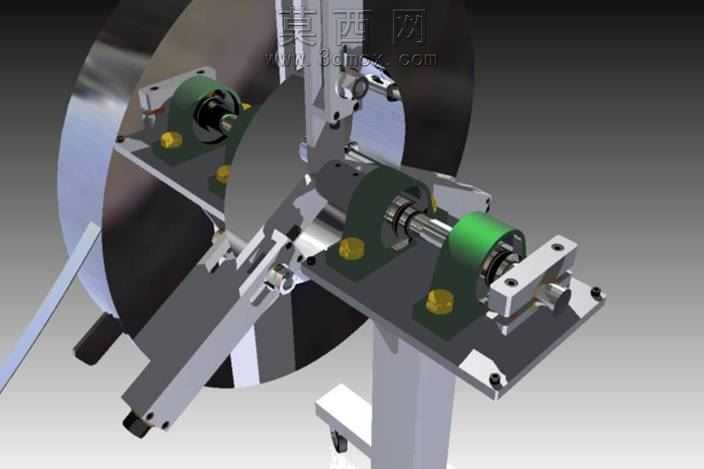

本作品为手动操作的开卷机站三维模型，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工与装配逻辑构建，可完整还原设备的装配关系与运动逻辑。建模过程中优先采用实体建模与钣金建模结合的方式，对开卷机的核心卷筒涨缩结构、机架支撑结构、移动脚轮组件、手动操作部件分别进行独立建模后完成总装配，各部件间的配合约束完全符合实际机械装配要求，可实现手动转动卷筒、涨紧卷材的动作模拟。渲染阶段采用金属材质与工程塑料材质区分不同部件，卷筒主体采用抛光不锈钢材质表现金属光泽与加工质感，机架部分采用哑光喷塑钢材材质表现工业设备的厚重质感，操作手柄部分采用蓝色工程塑料材质提升视觉辨识度，脚轮部分采用橡胶与金属结合的材质表现移动部件的真实质感，整体渲染光影采用工业产品常用的侧上方柔光打光，清晰展现设备的结构轮廓与细节特征。结构设计上，设备采用H型底架搭配四个万向脚轮的布局，既保证了设备放置的稳定性，又可实现工位间的灵活移动；卷筒部分采用三爪式涨紧结构，可适配不同内径的卷状带料，通过手动操作即可实现卷材的涨紧固定与松脱卸料，无需额外动力源，适合小批量、多工位的卷材加工作业场景；机架上方设置有支撑臂与出料导向结构，可对展开的带料进行初步导向，避免带料散卷跑偏。设计思路围绕低成本、易操作、灵活移动的小型开卷需求展开，摒弃了传统电动开卷机的复杂动力与控制结构，全部采用纯机械结构实现开卷功能，降低了设备的制造成本与维护难度，适合小型加工车间、钣金作业工位、教学实训场景使用，模型结构完整无缺失，各零件特征清晰，可用于机械结构教学、设备方案展示、非标设备参考设计等场景。
