16毫米绿色自复位瞬时按钮结构设计

　　这类16毫米规格的绿色瞬时按钮，是工业控制回路里最常见的主令操作元件之一，日常在小型设备操作台、分布式IO控制盒、小型机电设备的操作面板上都能见到它的身影，主要用来给控制系统传递瞬时触发信号，比如设备的点动操作、复位确认、启动触发这类不需要保持接通状态的指令输入，和带锁存的保持型按钮不同，它的触点状态只在操作人员按压动作维持的时间段内接通，外力撤除后会依靠内部的复位弹簧自动回到初始断开位置，能避免误操作带来的设备持续误动作，在安全相关的点动控制场景里适配性很强。

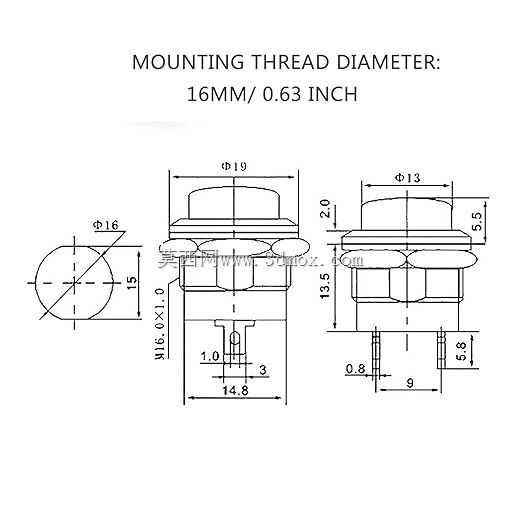

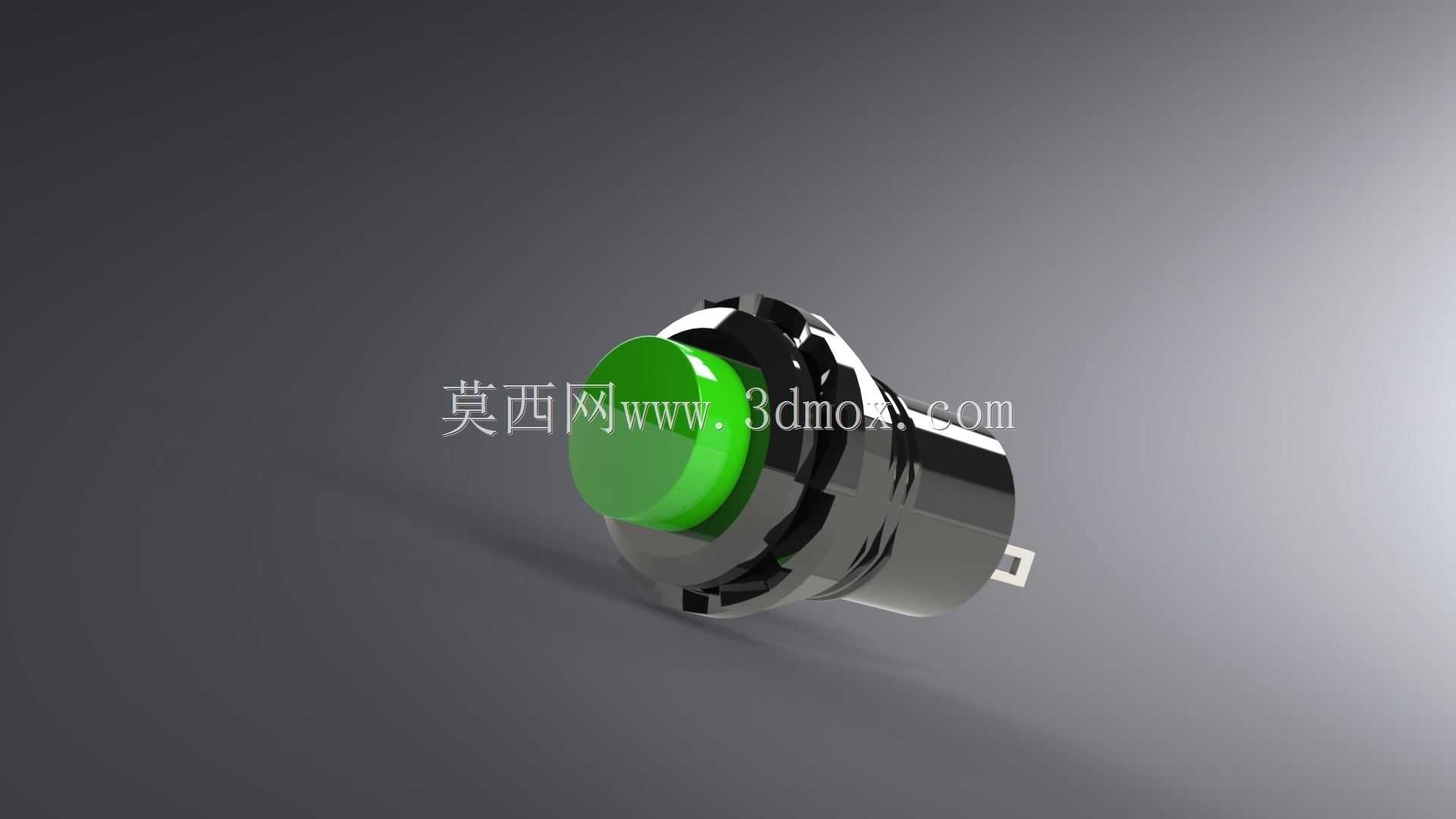

　　从结构设计的角度来看，这款按钮采用了标准的16毫米面板开孔尺寸，这是工业控制元件里非常通用的安装规格，安装时只需要在面板上开出对应直径的圆孔，通过按钮自带的锁紧螺母从面板背面紧固即可，不需要额外设计复杂的安装固定结构，安装边界的预留尺寸只需要比按钮本体外径大出2到3毫米的操作间隙就足够，不会占用过多的面板布局空间，很适合在紧凑的小型操作面板上排布使用。按钮的头部采用了醒目的绿色透光设计，一方面符合工业控制里绿色代表启动、确认、安全操作的色彩规范，操作人员在复杂的操作面板上能快速识别对应的功能按键，另一方面如果搭配内部指示灯的话，透光的按钮头部可以直接显示设备的运行状态，不需要额外在面板上开孔布置状态指示灯，进一步节省面板空间。

　　按钮的内部结构设计上，操作头部和基座部分做了分段式的结构设计，按压行程控制在合理的3到5毫米区间，既保证操作人员按压时有清晰的手感反馈，又不会因为行程过长导致操作效率降低，内部的触点模块采用了标准化的快接插片设计，接线时不需要焊接，直接将对应线径的接插件插在端子上就能完成接线，能大幅提升现场装配的接线效率，也方便后期维护时的元件更换。按钮的外壳部分采用了工程塑料与金属嵌件结合的结构，外露的安装螺纹部分采用金属材质，保证安装锁紧时的结构强度，不会因为紧固力过大导致螺纹滑牙，而操作头部的绝缘部分采用工程塑料材质，既满足电气绝缘的安全要求，又能控制整体的元件重量。

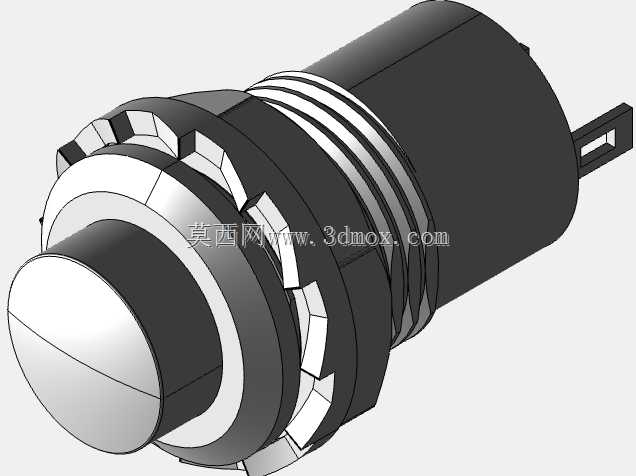

　　在实际的设备选型应用里，这类瞬时按钮需要搭配控制回路的中间继电器或者PLC输入点使用，本身不适合直接通断大电流的动力回路，它的额定工作电流一般在几安培的级别，只用来传递控制信号，设计选型时需要注意按钮的防护等级，常规面板安装状态下，按钮正面的防护等级可以达到IP65左右，能应对日常的粉尘飞溅和少量液体溅落，适合在普通的工业车间环境下使用，如果是在有油污或者腐蚀性气体的特殊场景，还需要额外选择带防护套的型号。从建模的角度来看，这款按钮的模型还原了真实产品的安装尺寸细节，包括面板开孔的配合尺寸、锁紧螺母的外形尺寸、尾部接线端子的伸出长度，在做设备面板的三维布局时，可以直接调用这个模型来做干涉检查，提前确认按钮安装后和面板内部的元器件、走线槽有没有位置冲突，避免后期加工完面板才发现安装空间不足的问题。按钮头部的圆弧过渡设计也做了还原，实际生产中这个圆弧是为了避免操作人员按压时划伤手指，同时也能让按钮的外观更协调，和操作面板的整体风格匹配。另外按钮的复位弹簧力度设计也经过了实际验证，按压力度控制在5牛左右，既不会因为力度太轻导致轻微触碰就误触发，也不会因为力度太大让操作人员长时间操作产生疲劳感，这种细节的参数在三维模型里虽然不能直接体现，但建模时还原的外形尺寸和结构比例，能让结构设计人员直观判断元件的操作手感是否符合项目需求，在做设备的人机交互设计时提前做好操作力的匹配评估。
