花键齿圈拉拔器六角连接基座结构设计

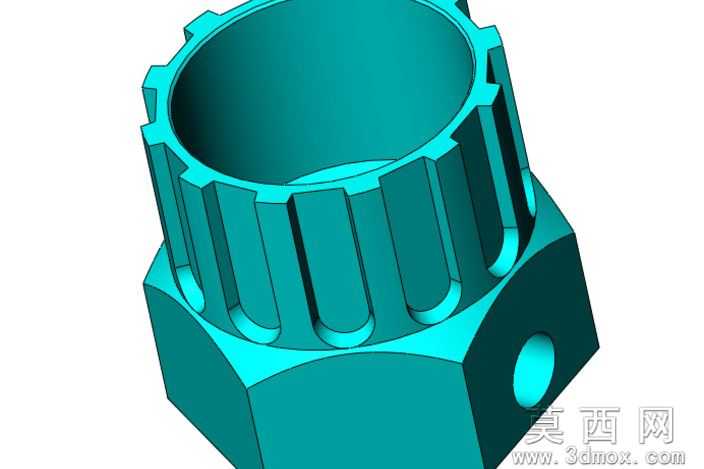

本作品采用SolidWorks进行全参数化三维建模，整体建模过程遵循机械加工工艺逻辑，从基础特征搭建到细节特征完善逐步推进，保证模型尺寸精度与实际加工要求一致。模型主体分为上下两个功能结构段，上段为内凹的花键齿圈适配套筒结构，外壁设计有均匀分布的纵向防滑凸棱，每道凸棱底部做了圆弧过渡处理，既避免应力集中问题，也能提升手动操作时的摩擦力，防止施力过程中出现打滑情况；套筒内壁的花键齿形参数经过严格匹配设计，齿顶与齿根均做了微小倒角处理，保证与对应齿圈部件啮合时的贴合度，减少装配过程中的卡滞风险。下段为标准六角棱柱基座结构，六角的对边尺寸符合通用扳手的夹持规格，方便使用常规工具进行固定或扭矩施加，基座侧面设计有横向贯穿的圆形销孔，孔口做了沉孔倒角处理，可用于穿装固定销或连接操作杆，拓展部件的使用场景。模型渲染阶段采用金属材质模拟真实零件的质感，表面设置了均匀的哑光金属粗糙度参数，边缘处添加了细微的高光反射效果，还原经过机加工后的金属零件表面状态，色彩选用工业领域常用的青蓝色系进行区分，清晰展现不同结构段的边界。设计过程中重点考量了部件的受力合理性，花键套筒与六角基座的连接位置做了加厚过渡处理，避免拉拔作业时应力集中导致的结构断裂，所有棱边均按照机械设计规范设置了工艺倒角或圆角，既消除加工后的锐边安全隐患，也提升了零件的结构强度。整个模型的特征树逻辑清晰，所有尺寸均做了参数化关联，后续可根据适配的齿圈规格快速调整对应尺寸参数，无需重新搭建基础特征，大幅提升同系列零件的设计效率，模型的结构完全符合实际维修工具的使用需求，可直接用于后续的工程图导出、加工仿真或者3D打印验证环节。
