六缸星型航空活塞动力装置结构

　　该结构围绕小型星型活塞动力装置展开，六组气缸沿曲轴中心呈放射状布置，整体保留了早期航空发动机紧凑、短轴向长度的典型布局。与直列或V型动力装置相比，径向排布能够把多个缸体的往复惯性力围绕主轴进行较均衡的分配，曲轴受力路径短，机体外侧也更容易获得迎风冷却面积，因此在轻型飞机、教学试验台、机械原理展示以及小型动力装备概念验证中具有较强参考价值。模型不仅表现了外部缸体和机座，还通过活塞、连杆、曲轴、飞轮、轴承、支架等关键件的组合，呈现出从燃气压力作用到旋转扭矩输出的完整机械传递关系。

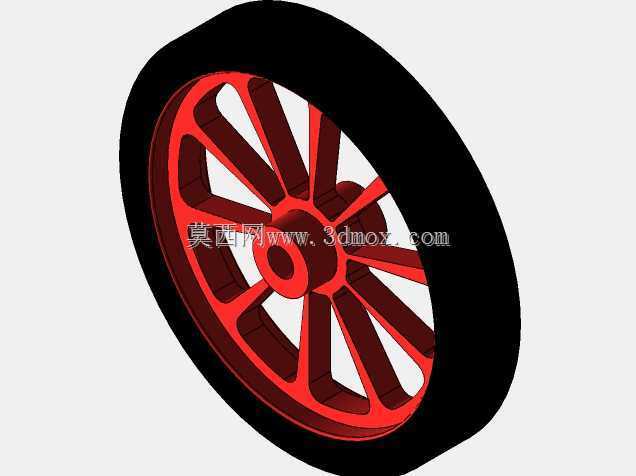

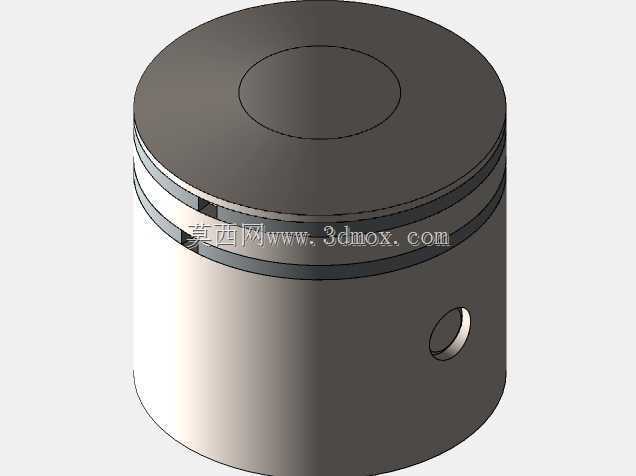

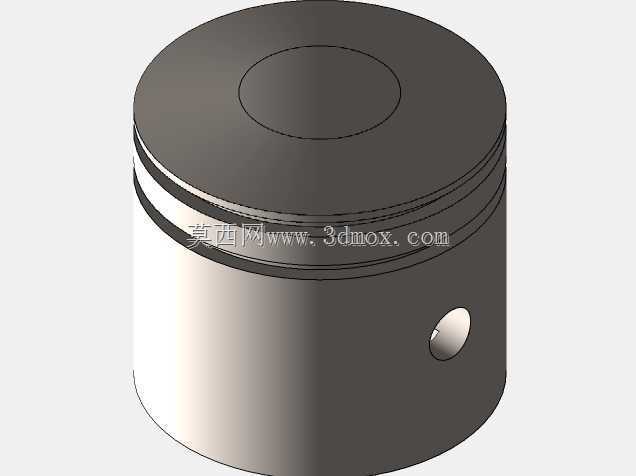

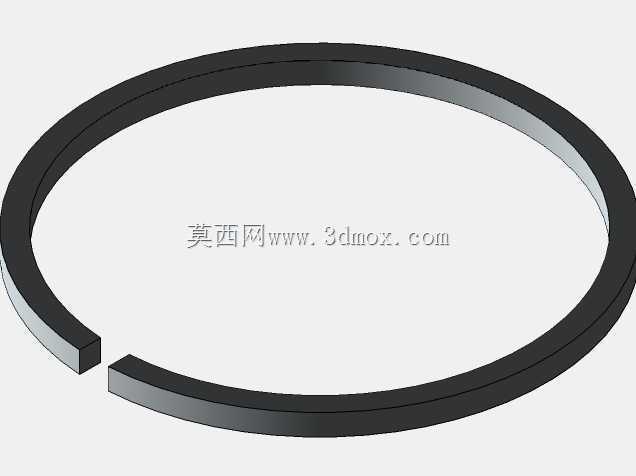

　　从实际用途看，这类六缸径向发动机适合用于理解星型航空动力的工作逻辑。气缸围绕中心曲轴箱分布，活塞在各自缸套内做直线往复运动，连杆将周期性推力汇聚到曲柄销区域，再由曲轴把往复运动转换为连续旋转。大直径飞轮位于动力输出侧，其作用不只是视觉上的轮盘造型，更重要的是储存转动惯量，压缩行程和做功行程交替时抑制转速波动，使多缸点火顺序下的扭矩输出更加平稳。对于教学或演示场景，飞轮外缘与红色辐条的分区也便于观察转动方向、相位关系以及机构运动干涉情况。

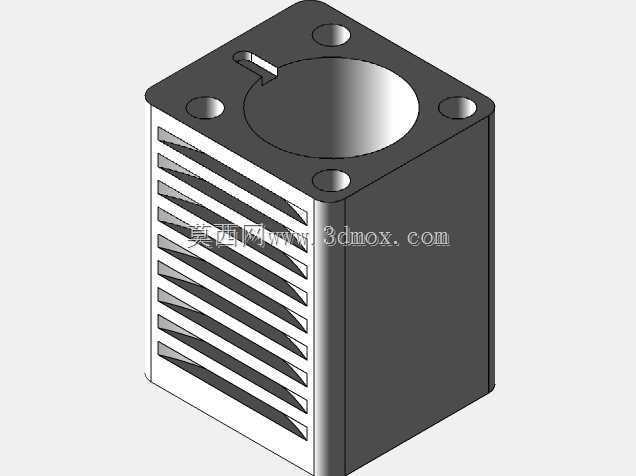

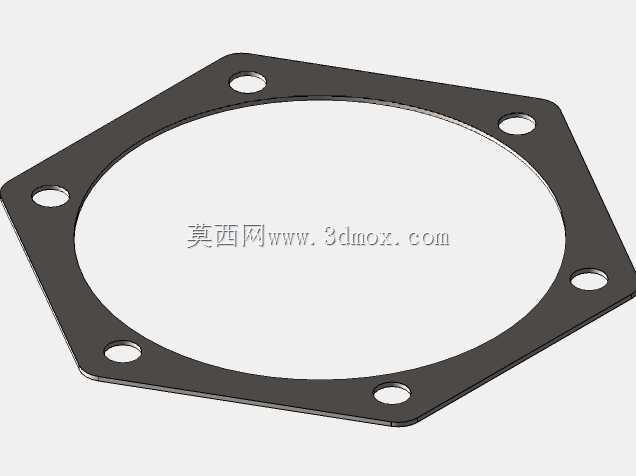

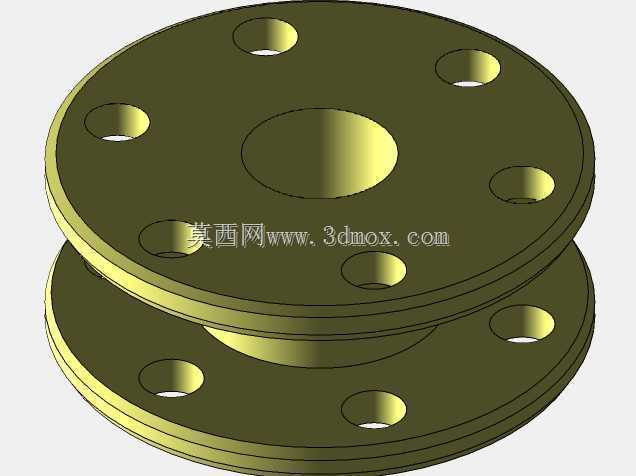

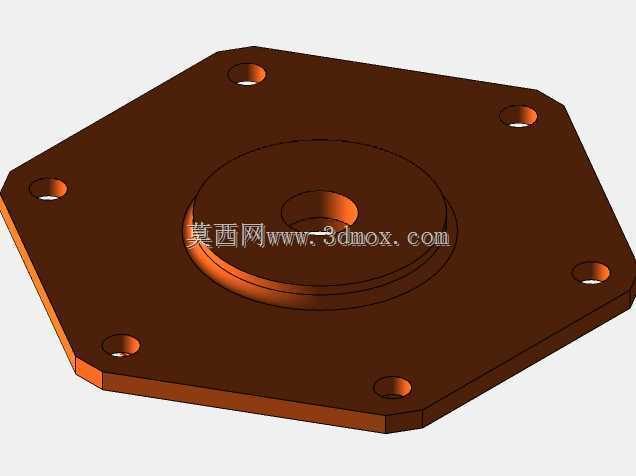

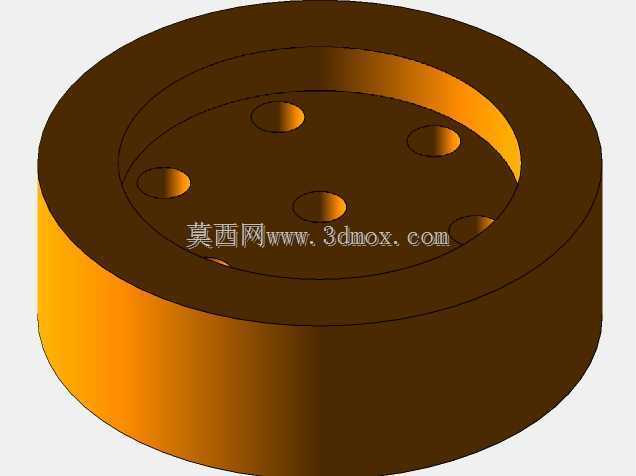

　　结构设计上，缸体组件采用外露散热片形式，符合风冷发动机的基本思路。星型布局使各缸距离中心轴较近，单位轴向空间内可以布置更多排量，同时发动机正面投影面积较大，飞行状态下气流可直接扫过缸体和散热鳍片，减少复杂水冷管路。模型中蓝色缸盖、银色散热片、黑色轮缘和绿色支座形成明显色彩区分，这种处理并非单纯外观美化，而是在三维结构评审中有助于快速识别缸盖、缸筒、曲轴箱、支撑框架和旋转件边界。拆装演示时，工程师可以按缸盖、缸套、活塞连杆组、曲轴、飞轮和底座的顺序检查配合关系。

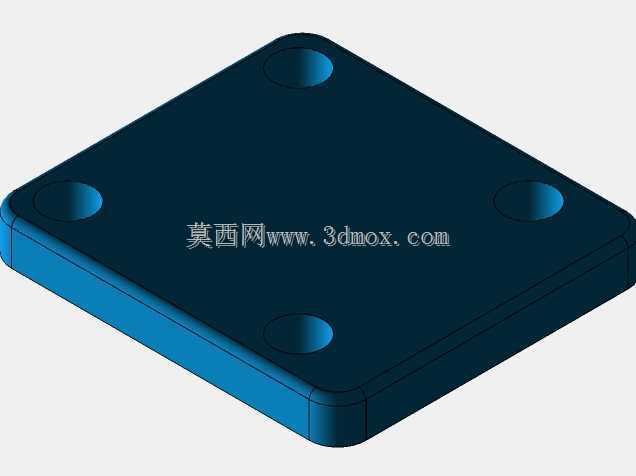

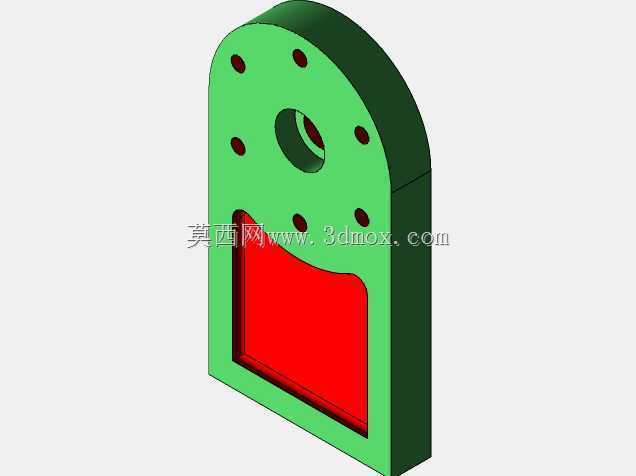

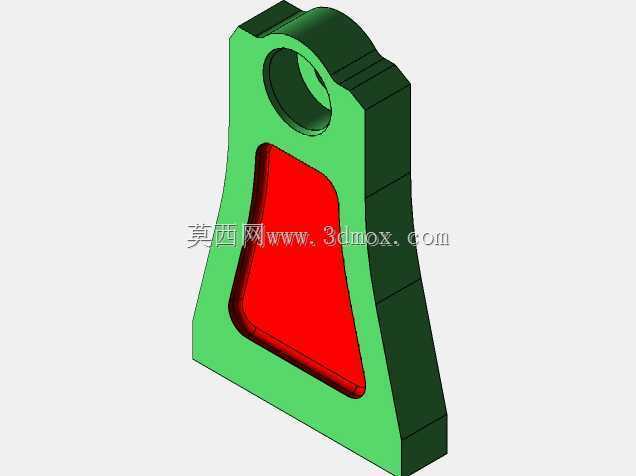

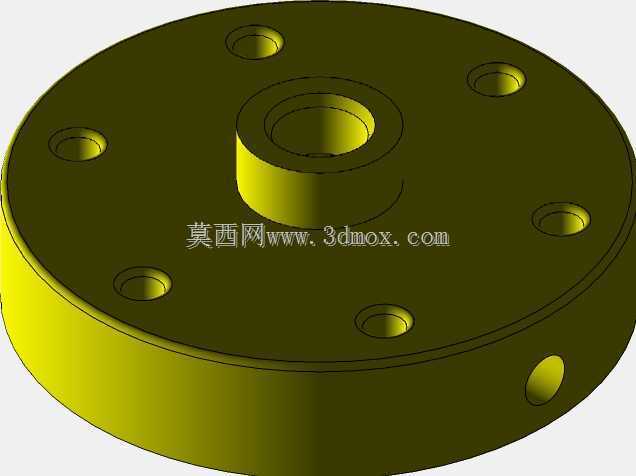

　　安装边界方面，整机由底部矩形底座承托，底座提供了较宽的支撑面，可降低运转演示时的倾覆风险。绿色立式支架承担飞轮侧和曲轴区域的支承任务，支架底部与底板连接，上部设置轴承容纳位置，使主轴旋转中心线与底座保持确定高度。实际布置时需要关注飞轮外径形成的最大旋转包络，六组气缸向外辐射后又构成星形外轮廓，因此设备周围应预留足够的检修空间，尤其不能让管路、防护罩或机架立柱与缸体散热片、飞轮辐条发生干涉。若用于试验台，还应在底座安装孔、支座螺栓和配重位置上校核振动传递。

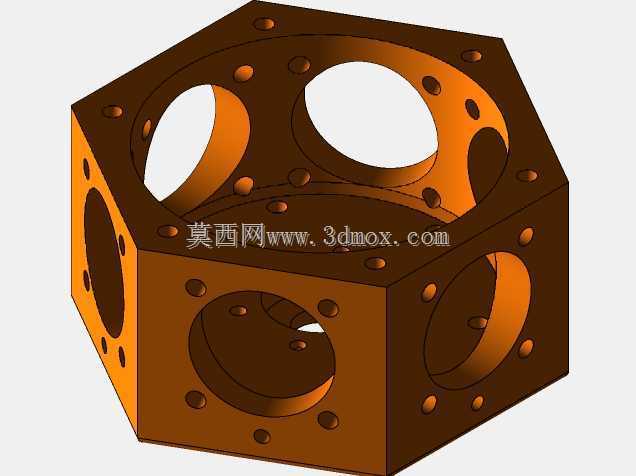

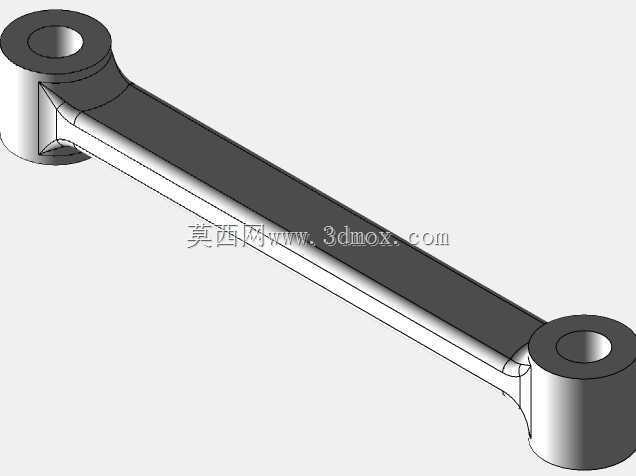

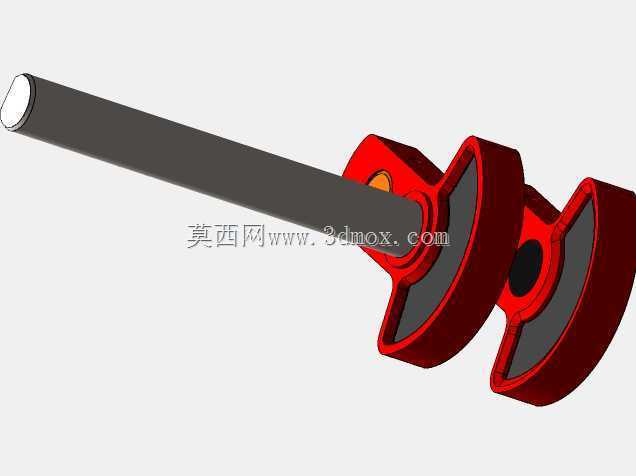

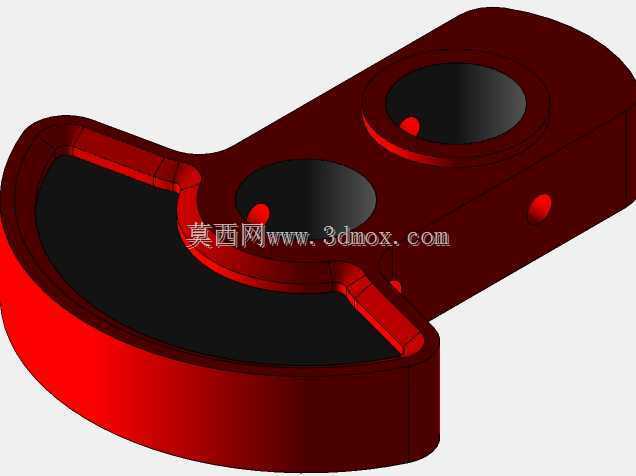

　　建模过程中，曲轴与连杆的相位关系是重点。六组活塞并非同时到达上止点，而是按照设计的发火间隔依次运动，因此连杆与曲柄机构需要保持准确角向位置。径向发动机常见多连杆汇聚结构，主连杆与副连杆的配合会影响活塞行程、缸体夹角和曲轴箱尺寸；在三维环境中检查这些零件，可以直观发现缸体中心线是否交汇于主轴中心、连杆摆动是否触碰曲轴箱内壁、活塞在上止点和下止点位置是否保留合理余隙。轴承座孔、曲轴同轴度和支架定位面则决定了后续装配能否顺畅旋转。

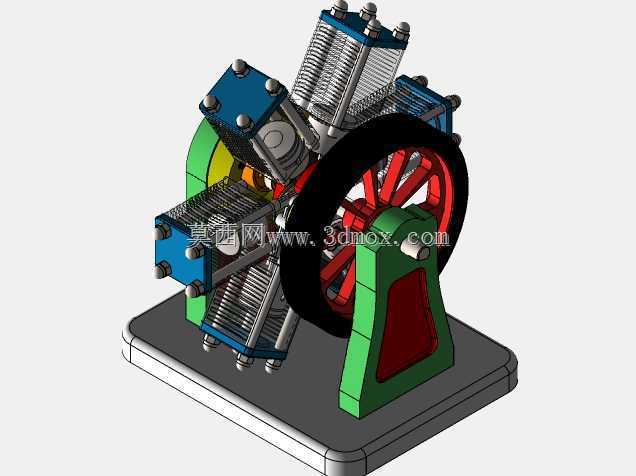

　　外形上，该装置具有明显的机械展示特征：黑色大飞轮位于前部，红色轮毂和辐条便于观察旋转；六组蓝银相间的缸体围绕中后部展开，绿色机座与灰色底板构成稳定支撑。整体比例强调短机身、大正面直径的星型发动机特点，适合在轻型航空器动力系统教学、机械原理课程设计、活塞发动机结构拆解、虚拟装配训练以及展品动画制作中使用。设计时还需把气缸散热片间距、缸盖紧固件位置、曲轴伸出端、底座固定孔和维护开口统一纳入空间校核，使外观模型同时具备机构表达和工程参考价值。
