Neo-6M卫星定位接收模块结构设计

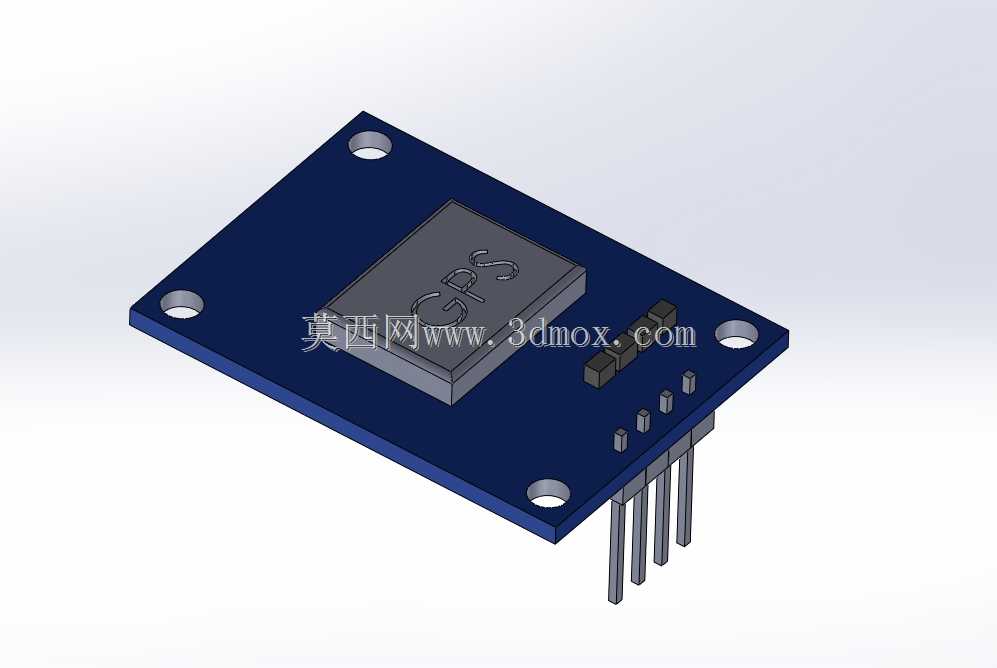

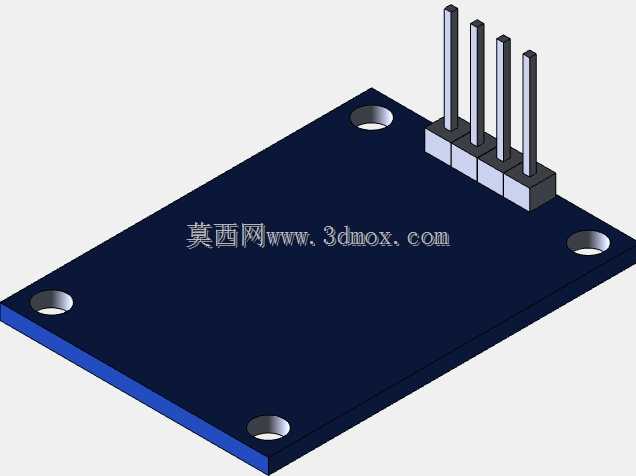

　　在户外测绘设备、车载定位终端、无人机飞控系统、农业机械自动导航装置这类需要实时获取经纬度坐标的设备开发中，定位接收模块是核心感知部件，本次呈现的Neo-6M系列GPS接收模块结构，完全围绕嵌入式集成场景的实际需求完成设计。从安装适配角度看，模块采用标准FR-4环氧玻纤基板作为承载主体，基板四角预留了直径3.2mm的金属化安装孔，孔位中心距严格匹配行业通用的25.4mm间距标准，既可以通过M3铜柱配合螺丝固定在设备内部的安装筋位上，也能直接插装在标准面包板或定制载板上完成快速原型验证，不会出现孔位错位导致的装配干涉问题。基板整体外形做了圆角处理，边缘无尖锐毛刺，避免在装配过程中划伤操作人员或刺破相邻线缆的绝缘层，整体厚度控制在1.6mm，和常规消费类电子PCB板厚保持一致，适配市面上绝大多数板对板连接器的压接高度要求。

　　从功能布局的设计思路来看，模块核心的卫星信号接收解调芯片布置在基板几何中心位置，上方覆盖金属屏蔽罩，一方面可以隔绝板上其他高频电路产生的电磁干扰，避免弱信号环境下出现定位漂移、丢星的问题，另一方面屏蔽罩直接和基板的接地网络连通，能够快速导出芯片工作产生的热量，避免长时间连续工作时芯片结温过高导致的灵敏度下降。信号接收链路的走线全部做了50欧姆阻抗匹配，从芯片引脚到天线馈点的走线长度做了等长控制，减少信号传输过程中的衰减和反射，保证在城市楼宇遮挡、林下作业这类弱信号场景下，依然能保持稳定的信号捕获能力。模块侧边引出的排针接口采用标准2.54mm间距排针，引脚定义依次为电源输入、地、串口发送、串口接收、脉冲秒信号输出，和市面上主流的单片机、嵌入式主控板的IO电平直接兼容，不需要额外做电平转换电路，集成时只需要对应连接电源和通讯引脚即可完成硬件对接，降低外围电路的设计复杂度。

　　在实际应用场景中，这类模块的工作环境往往比较复杂，可能面临振动、温湿度变化、粉尘侵蚀等问题，因此设计时所有表贴元件都采用回流焊工艺焊接，焊点做了加厚处理，能够承受车载、机载场景下的持续振动，不会出现元件虚焊脱落的问题。模块的电源输入端预留了滤波电容的焊位，实际生产时可以根据应用场景的电源纹波情况，焊接不同容值的MLCC电容，滤除电源线上的尖峰干扰，避免模块因为电源波动出现反复重启的问题。从安装边界来看，模块上方的屏蔽罩最高处距离基板表面的高度控制在7.2mm以内，排针引脚伸出基板背面的长度为11mm，在做设备内部结构堆叠时，只需要在模块安装位置预留出12mm的垂直净空，就不会和上方的结构件、其他电路板产生干涉，对于内部空间紧张的便携式手持定位设备来说，这个尺寸能够很好地适配紧凑的堆叠需求。

　　不同于通用的开发板模块，这个结构在设计时还考虑了量产装配的便利性，所有元件的排布都符合SMT贴片工艺的要求，元件之间的间距保持在0.8mm以上，避免贴片时出现连锡、元件偏移的问题，基板边缘预留了工艺边的位置，量产时可以直接通过贴片机的轨道传输，不需要额外添加辅助工艺板，降低量产的加工成本。在做结构验证时，需要重点确认安装孔的位置精度、排针的共面度，以及屏蔽罩和周边元件的安全距离，保证模块在装配到整机后，不会因为结构应力导致基板变形，进而引起元件焊点开裂、接触不良的问题。对于需要做防水处理的户外设备，还可以在模块外部增加防水透声的保护罩，不会影响卫星信号的接收，同时避免雨水、粉尘直接接触电路板，提升模块在恶劣环境下的工作可靠性。
