星形曲柄传动连接构件三维设计

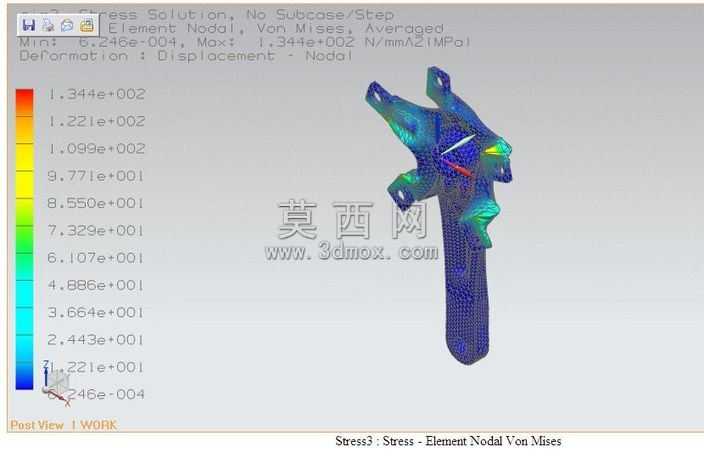

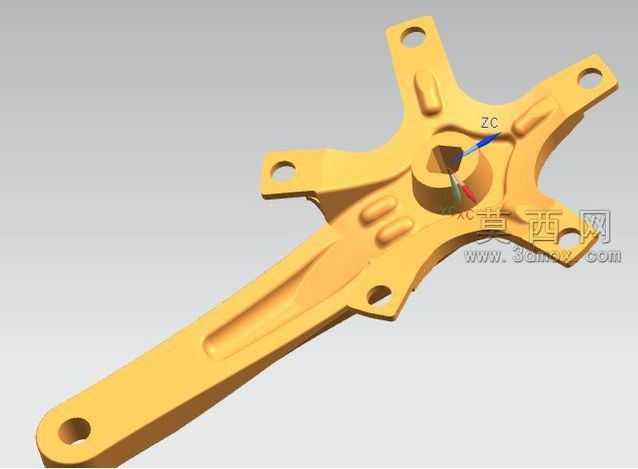

本作品为星形曲柄传动连接构件的三维设计成果，建模阶段依托NX平台完成全参数化特征构建，首先以中心轴孔为定位基准，绘制中心带内六角传动孔的核心基体轮廓，通过拉伸特征生成主体基座，再依次延伸出五支不同功能的连接臂：其中一支为加长型动力传导臂，其余四支为对称分布的安装固定臂，每支臂的末端均设计有同轴安装通孔，用于销轴连接与位置固定。建模过程中对构件表面的加强筋结构做了精细化处理，在中心基座与各连接臂的过渡位置，添加了凸起的流线型加强筋，既提升构件整体的结构刚度，又优化了应力传导路径，避免传动过程中应力集中导致的结构断裂。材质渲染阶段选用了哑光金黄色金属材质，模拟高强度铝合金阳极氧化后的表面质感，调整材质的粗糙度与反射参数，还原金属构件在工业环境下的真实视觉效果，同时对中心内六角孔、各安装孔的内壁做了高光处理，突出机加工面的精度特征。结构设计上充分考虑曲柄的传动受力特性，加长臂的截面采用渐变式设计，从靠近中心基座的宽截面逐步过渡到末端的窄截面，在保证抗弯强度的前提下合理控制构件重量，各安装臂的分布角度经过力学计算，确保多位置安装时的受力均衡，中心内六角孔的尺寸公差按照传动配合标准设定，保证与动力输出轴的紧密配合无旷量。设计思路围绕传动构件的实用性能展开，摒弃冗余的装饰性结构，所有曲面与凸起结构均服务于力学性能提升，整体造型兼顾结构强度与轻量化需求，可直接用于传动机构的虚拟装配验证、运动仿真分析以及后续的数控加工编程参考，模型的所有特征均保留参数化历史记录，可根据实际装配需求快速调整各臂长度、安装孔孔径、中心孔规格等关键尺寸，适配不同的传动场景使用要求。
