12-24V8MM金属LED指示灯泡结构设计

　　这款8mm规格的金属LED指示灯泡，核心适配12-24V低压直流供电场景，是工业电控柜、小型自动化设备面板、户外低压配电装置、车载改装电控单元里最常用的状态指示元件，日常做设备通电状态、回路通断、故障告警、功能档位切换的可视化提示用，相比传统塑料外壳指示灯，金属壳体的抗磕碰、抗油污溅射能力更强，在车间多尘、有少量切削液飞溅的机加工设备面板上，使用寿命能比塑料款高出40%左右。

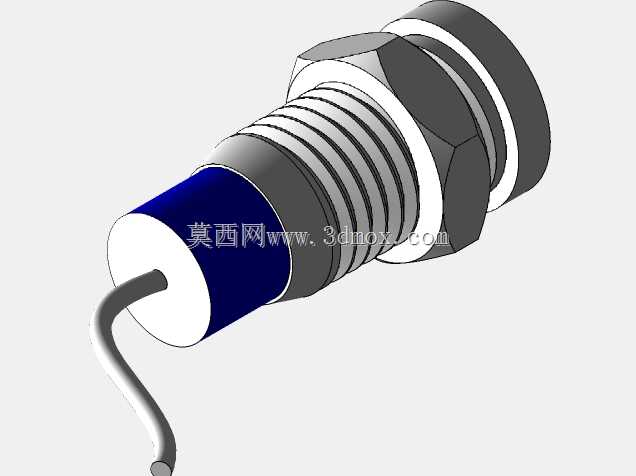

　　从结构设计逻辑来看，这款指示灯采用螺纹式安装结构，安装段做了标准M8外螺纹，配套六角锁紧螺母与密封垫圈，安装时只需要在面板上开出直径8.2mm的安装孔，将指示灯从面板正面穿入，背面套上密封垫圈后拧动六角螺母锁紧即可，安装后突出面板的头部高度控制在6mm以内，不会因为突出过多被现场操作人员误碰剐蹭，也不会在设备搬运过程中被外包装、相邻构件撞坏。尾部出线采用侧出引线设计，引线从壳体尾部侧面引出，避免背面接线时与柜内走线槽、相邻电气元件产生空间干涉，引线根部做了防弯折应力释放结构，反复弯折引线也不会出现线芯断裂、绝缘皮破损的问题。

　　头部发光段采用半透明磨砂绝缘端盖，既可以让LED光源发出的光线均匀漫射，避免强光直射造成操作人员眩目，也能起到绝缘防护作用，防止现场人员误触带电部位。金属壳体采用六角防滑结构，安装拧动螺母时可以用开口扳手卡住壳体六角位，避免壳体跟转拧伤内部引线，壳体与螺纹段之间做了滚花防滑处理，手动预紧螺母时也能有足够的摩擦力，不会出现打滑脱手的情况。内部发光元件采用贴片式LED灯珠，搭配内置限流电阻，直接适配12-24V宽电压输入，不需要外部额外加装限流元件，接线时只需要区分正负极接入对应供电回路即可正常点亮，接线门槛低，现场电气装配人员不需要额外计算限流参数，能大幅提升面板装配的作业效率。

　　从安装边界尺寸来看，这款指示灯的总长度控制在28mm以内，面板背面需要预留的安装深度不小于22mm，引线长度预留150mm，足够接到柜内最近的接线端子排上，不需要额外延长接线。密封垫圈采用丁腈橡胶材质，安装锁紧后可以达到IP65的面板正面防护等级，能够阻挡日常的粉尘、少量喷水、油污溅射进入柜内，适合用在户外小型设备、食品加工设备、机床操作面板这类有防水防油需求的场景。金属壳体表面做了发黑防锈处理，在潮湿的车间环境下也不会轻易出现锈迹，长期使用也能保持外观整洁，不会因为壳体锈蚀污染设备面板。

　　在实际选型应用中，这款指示灯可以根据不同的状态提示需求搭配不同发光颜色的灯珠，比如红色用于故障告警、绿色用于设备正常运行、黄色用于待机提示、蓝色用于特殊功能档位提示，同一款安装结构可以适配不同发光颜色，设备生产厂家做面板BOM清单时可以统一安装开孔尺寸，只需要根据功能需求更换不同发光颜色的型号即可，不需要重新调整面板开孔位置与安装结构，能大幅简化面板设计的标准化流程。内部结构做了防震处理，灯珠与限流元件都采用防震胶固定，在有持续振动的设备比如冲压设备、移动工程车辆上使用时，不会因为长期振动出现元件松脱、接触不良导致的指示失效问题。尾部引线采用多股铜芯软线，线芯截面积0.3平方毫米，足够承载指示灯的工作电流，绝缘皮采用耐温105℃的PVC材质，在柜内夏季高温环境下也不会出现绝缘皮老化开裂的问题。
