抗冲击拆焊泵结构三维设计作品

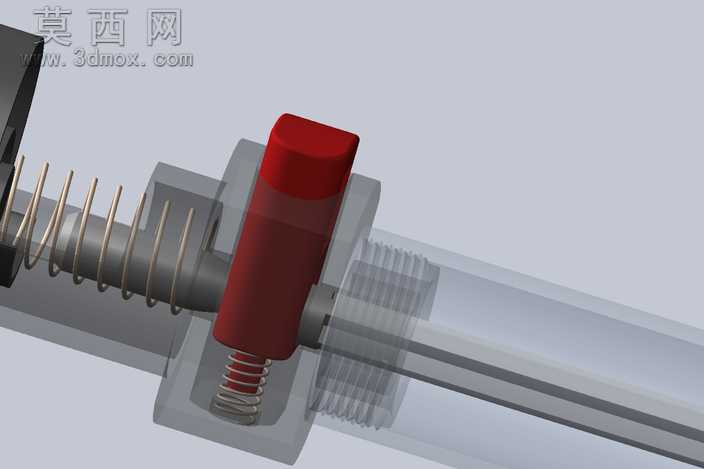

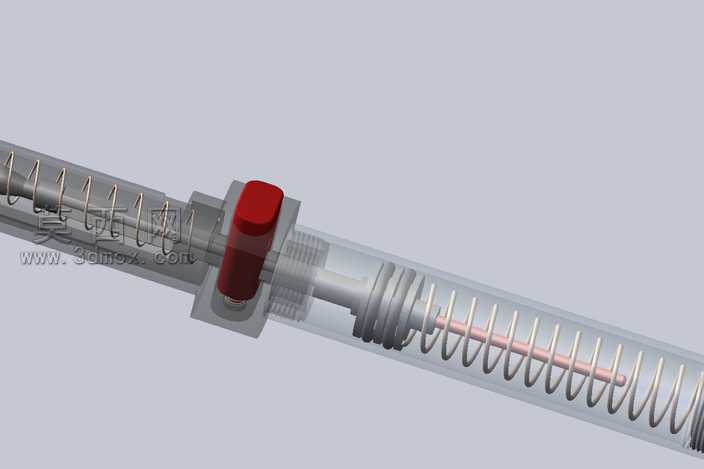

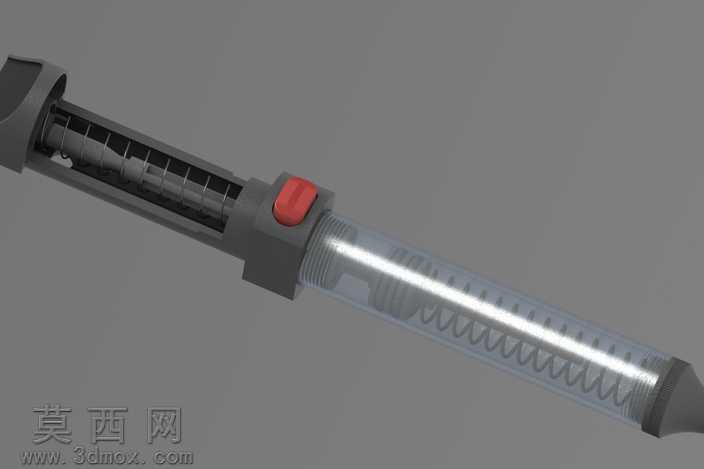

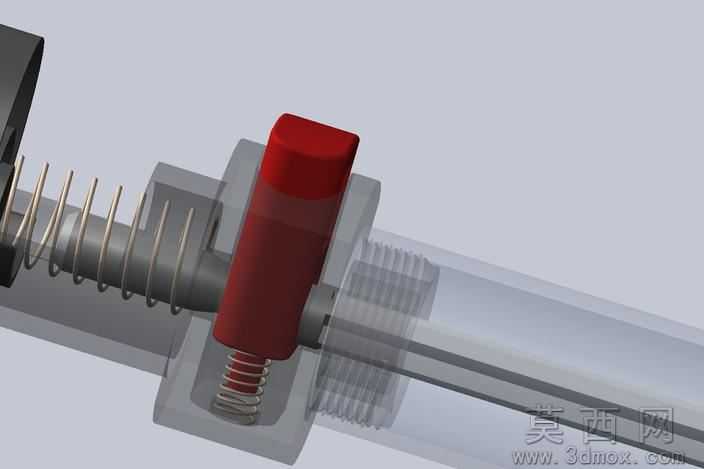

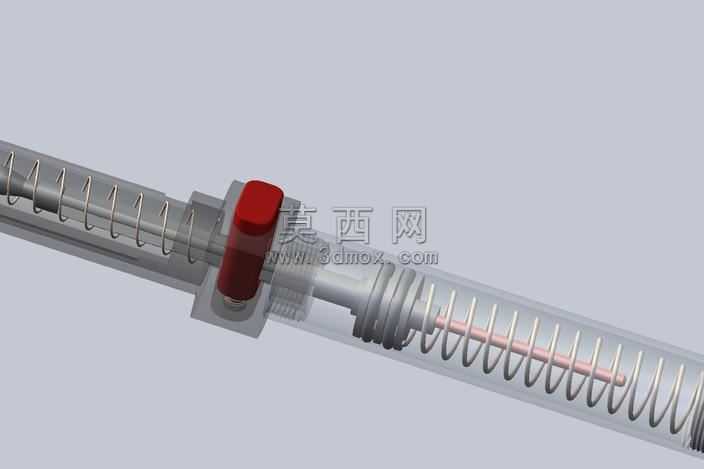

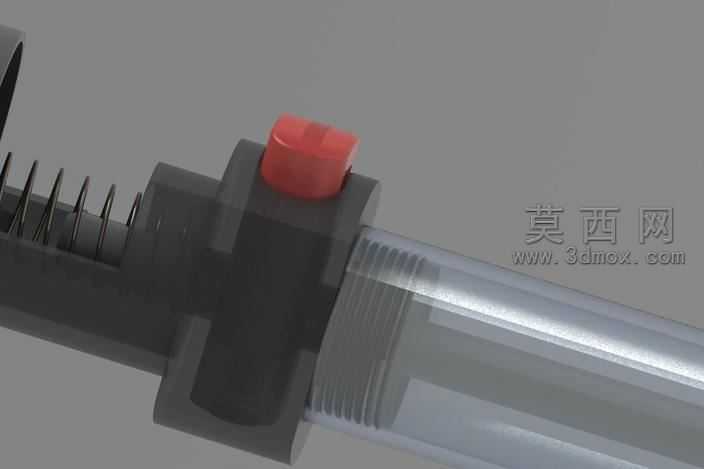

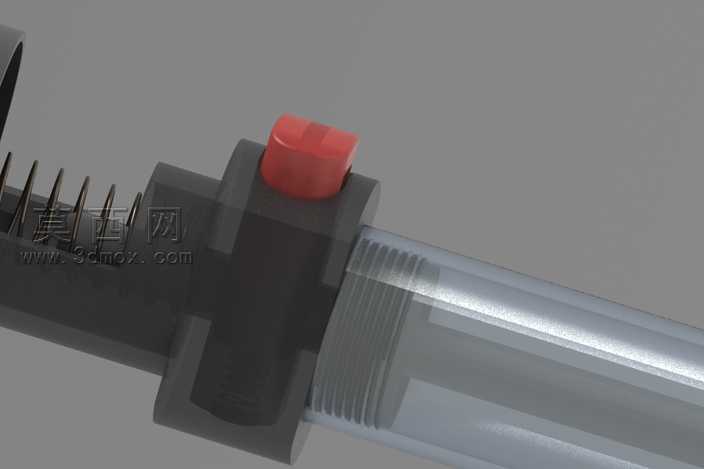

本作品为抗冲击拆焊泵系统的三维建模成果，建模过程中严格遵循机械结构装配逻辑，对每一处零部件的尺寸配合、装配间隙进行了精准还原。首先针对拆焊泵的外筒结构，采用半透明材质进行渲染表现，既能够清晰展示内部的组件排布，又还原了实际产品中透明储锡筒的视觉质感，外筒表面做了轻微的磨砂质感处理，避免过度通透导致的结构辨识度下降。内部核心的弹簧组件采用金属材质渲染，还原了弹簧钢的冷金属光泽，对弹簧的螺距、线径、两端并圈结构都做了精准建模，保证弹簧在装配状态下的压缩行程符合实际拆焊泵的工作行程要求。侧置的控制按键采用红色硬质塑料材质，表面做了细微的圆角处理，按键与基座的配合间隙控制在合理范围，既体现装配精度，又还原实际产品的按键活动空间。泵体内部的活塞组件、密封胶圈都做了独立建模，密封胶圈采用橡胶材质渲染，表现出软质材料的哑光质感，与周边金属、塑料部件形成明确的材质区分。设计过程中重点考虑了拆焊泵的抗冲击结构特性，对内部的缓冲结构、限位结构都做了完整呈现，通过半剖视角的渲染效果，让观看者可以清晰看到气流通道、储锡腔、复位机构的相对位置关系。建模时对所有零部件的装配约束都按照实际产品的装配顺序进行设置，保证整体模型可以在三维软件中实现运动仿真，模拟按压按键后活塞移动、弹簧压缩、松开后弹簧复位带动活塞形成负压的完整工作过程。整体渲染采用柔和的均匀布光，避免强反光造成的结构细节丢失，同时通过光影层次区分不同部件的前后位置，让复杂的内部结构层次清晰，不会出现视觉上的结构混淆。
