压力泵用三通式金属阀箱结构设计

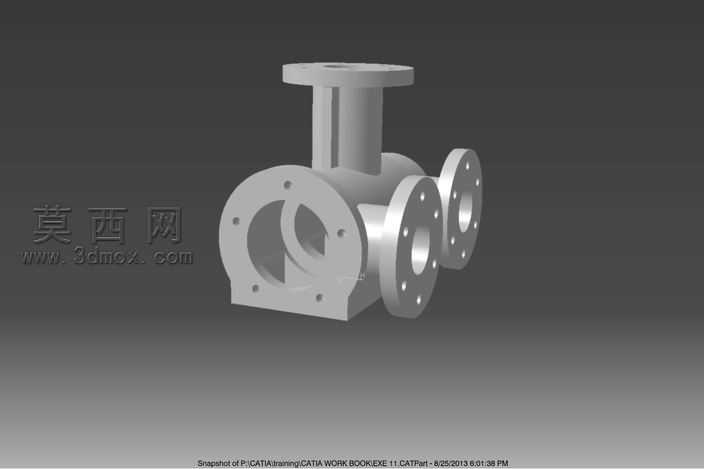

该阀箱为压力泵配套的核心承压壳体部件，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证流体通道的贯通性与壳体壁厚的均匀性，避免后续生产环节出现应力集中缺陷。模型构建时先以基准轴与基准面定位各接口的相对位置，顶部为垂直向上的单法兰接口，侧部对称布置两个同轴法兰接口，各法兰端面均预留标准螺栓孔位，孔位排布严格遵循通用法兰连接规范，保证与外部管路、泵体组件的装配兼容性。壳体主体采用等壁厚设计，内壁流体过渡区域做圆弧顺滑处理，减少流体输送过程中的阻力损耗与湍流冲击，外壁在法兰与主体衔接位置设置加强筋结构，提升高压工况下的结构强度，避免承压变形。材质模拟选用铸钢金属材质，渲染时还原金属铸件的哑光银灰色质感，对法兰密封面、内壁流道区域做高光处理，区分加工面与非加工面的视觉差异，清晰呈现各部位的结构特征。设计过程中重点考量阀箱的装配适配性，各接口的同轴度、法兰端面的平面度均在建模阶段做公差预留，内部腔体完全贯通无冗余结构，既满足压力泵的流体输送功能需求，也兼顾铸件生产的工艺可行性，避免出现壁厚突变、倒扣等难以脱模的结构问题。整体结构布局紧凑，三个接口的方位设计适配压力泵的常规管路排布逻辑，可直接用于后续的工程图导出、铸造工艺模拟以及装配干涉校验，为压力泵的整体组装提供精准的壳体支撑。
