DPDT面板安装式拨动开关结构设计

　　在工业控制、小型电子设备、测试仪器的面板操控回路里，这类双极双投拨动开关是非常常见的手动操控元件，区别于轻触按键、旋钮开关的操作逻辑，拨杆式的操作反馈清晰，档位辨识度高，操作人员无需目视确认，仅凭拨杆的位置和操作手感就能判断回路通断状态，在一些需要快速切换回路、现场操作环境光线不足的场景下，这类开关的操作可靠性远高于其他同电流等级的操控元件。

　　从实际选型适配的角度看，这款开关采用标准面板开孔安装结构，安装螺纹段适配行业通用的面板开孔尺寸，安装时从面板正面插入，背面通过配套的六角锁紧螺母固定，不需要额外设计定制安装支架，不管是金属设备面板还是绝缘工程塑料面板，只要开孔尺寸符合规范就能直接装配，能大幅缩短结构设计阶段的安装适配周期。开关的拨杆采用锥形加长设计，操作时的力臂更长，切换档位需要的按压力度适中，不会因为操作力过小出现误碰切换，也不会因为力度过大导致长时间操作疲劳，拨杆顶端做了圆滑过渡处理，即使操作人员戴薄劳保手套操作也不会出现滑脱的情况。

　　功能层面，这款开关为开-关-开三档位DPDT结构，也就是双极双投配置，可以同时独立控制两路独立回路的通断切换，每一路都能实现两个输出端的择一导通，在小功率直流回路切换、信号回路选通、小型负载正反转控制这类场景里，单只开关就能替代两只单极开关的功能，能有效节省面板安装空间，减少面板开孔数量。触点部分采用镀银加镀金的复合镀层工艺，在小信号传输场景下，镀金层能有效降低接触电阻，避免弱信号传输时的触点压降过大问题，在5A额定电流的直流负载通断场景下，底层镀银层能保证载流能力，减少触点发热，40000次的通断机械寿命，完全能覆盖常规工业设备、测试仪器的全生命周期操作频次需求，不需要在设备使用周期内频繁更换开关元件。

　　绝缘与耐压性能上，开关的基座部分采用高强度耐温工程塑料模压成型，触点之间、触点与安装金属外壳之间的绝缘电阻能达到1000MΩ以上，绝缘强度满足海平面环境下1000V交流有效值的耐压要求，不会因为回路电压波动出现极间击穿、漏电的问题。工作温度覆盖-30℃到85℃的区间，不管是户外露天安装的小型控制设备，还是内部有一定温升的工业机箱内，都能稳定工作，不会因为低温导致塑料基座脆裂，也不会因为高温导致绝缘材料性能下降。

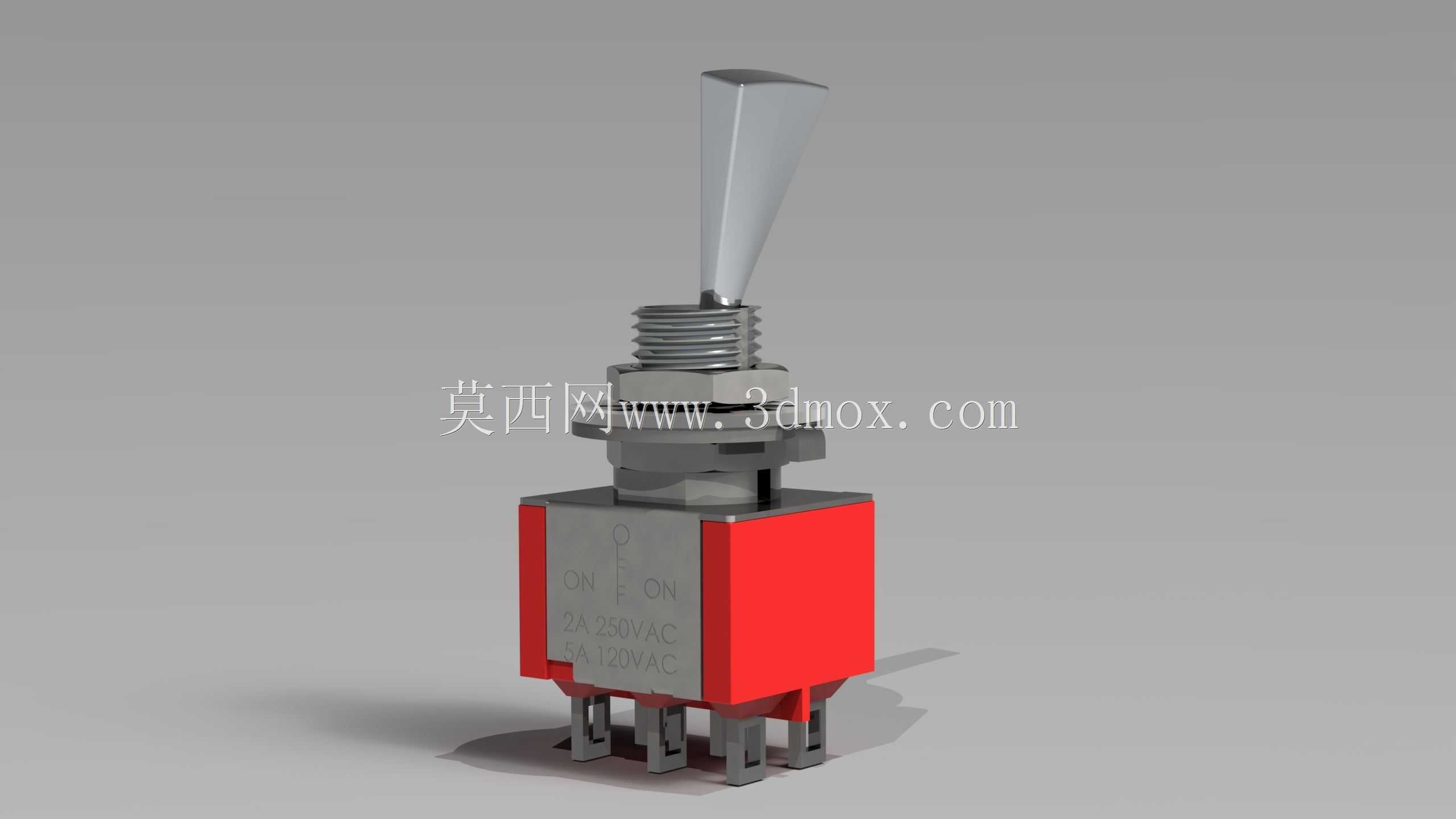

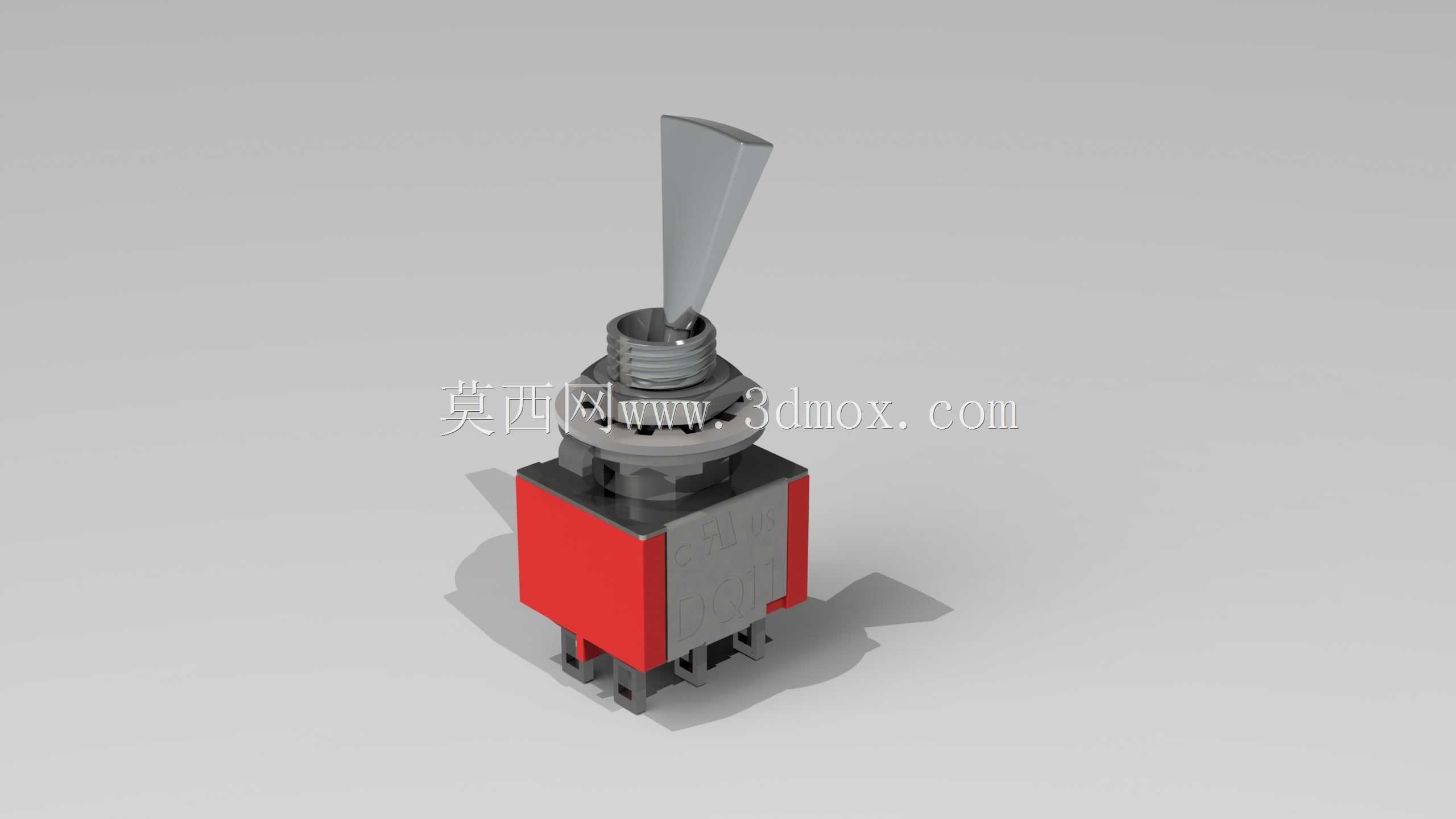

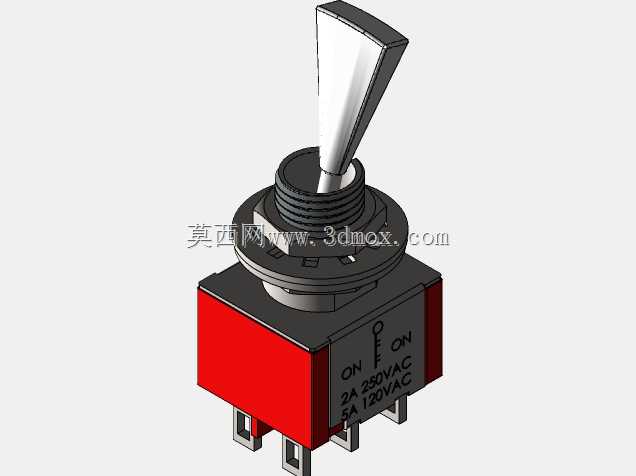

　　建模设计层面，这个三维模型完整还原了开关的所有装配细节，包括拨杆与基座的配合间隙、安装螺纹的牙型参数、背面接线端子的尺寸与位置、锁紧螺母的外形尺寸，在做设备面板布局设计时，可以直接导入模型进行干涉检查，确认拨杆操作时不会和周边的其他元件、面板凸起结构产生碰撞，也能准确核对背面接线端子的空间预留，避免因为接线空间不足导致装配时导线弯折半径过小、端子无法正常压接的问题。开关的外形配色也做了还原，红色的基座部分、金属质感的安装螺纹与拨杆、灰色的绝缘隔层，在做设备三维装配效果渲染时，能直观呈现面板的实际视觉效果，方便做方案评审时的外观确认。

　　从实际应用的场景延伸来看，这类开关除了常规的工业设备面板使用，也常被用在小型电源适配器的输出切换、音频设备的信号通道切换、模型遥控设备的功能切换、小型直流电机的正反转控制场景里，因为其安装尺寸统一，不同厂家的同规格产品可以直接互换，在做设备维护替换时也非常方便，不需要重新修改面板开孔或者调整内部接线布局。设计时需要注意的安装边界是，开关背面的接线端子突出基座的长度要纳入机箱内部的空间核算，要给接线端子、连接导线预留足够的弯曲空间，同时安装面板的厚度不能超过安装螺纹段的有效长度，否则会出现锁紧螺母无法完全拧紧，开关固定松动的问题，另外在焊接接线端子时，焊接温度和时间要控制在合理范围，避免高温传导到开关内部，导致塑料基座变形、触点移位影响开关的正常通断性能。
