宠物食品托盘力学得分检测设备原型

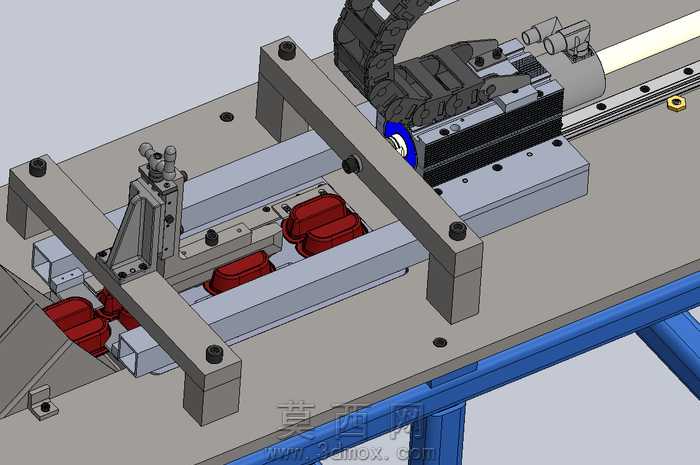

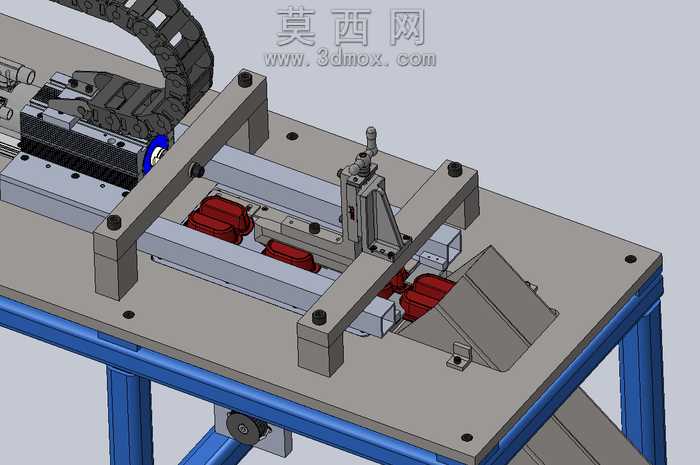

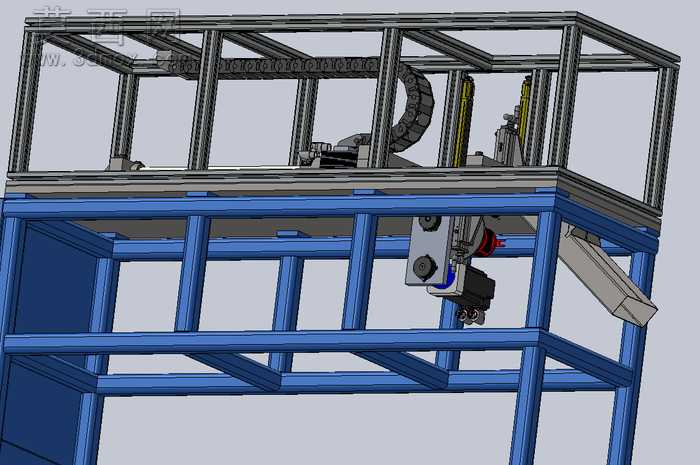

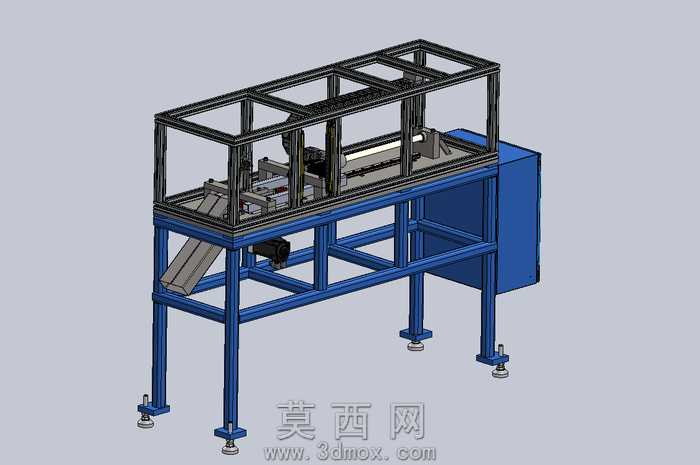

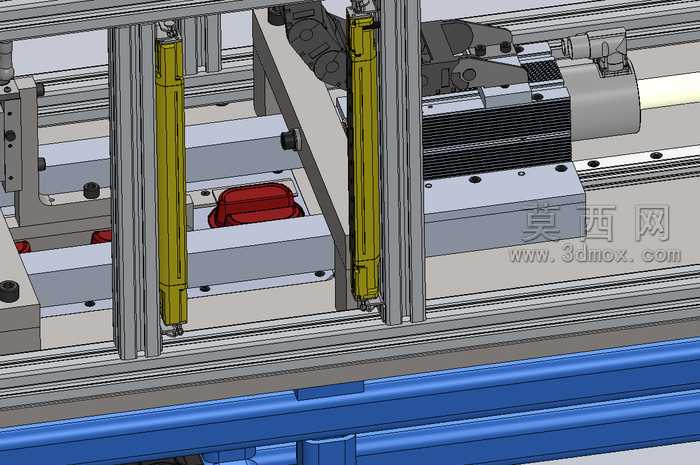

该设备原型采用三维参数化建模完成整体方案搭建，建模过程中先以方通型材搭建主体支撑框架，按照设备承重需求设定型材截面参数，通过装配约束完成支腿、横梁、侧部柜体的精准定位，支腿底部配置可调脚杯结构，建模时预留脚杯调节行程的装配空间，保障设备放置时的水平度调节需求。上部作业区域采用透明防护外罩框架设计，建模时同步完成防护面板安装位的结构预留，既满足作业安全防护需求，也可直观观测内部机构运行状态。核心执行机构采用直线电机作为动力源，建模过程中对直线电机的动子、定子安装位做了精准的配合约束，设定其运行行程匹配宠物食品塑料托盘的检测工位需求，可实现0.2秒级的快速工位切换，单循环检测节拍可达110秒每周期，满足客户提出的力学得分检测效率要求。设备侧部集成电气控制柜体，建模时按照电气元件排布预留内部安装空间，柜体与主框架采用一体化装配设计，减少外部走线暴露。出料端设置倾斜导料滑槽，建模时按照托盘滑落轨迹优化滑槽倾斜角度与侧边挡边高度，避免检测完成的托盘出料时出现卡滞、滑落偏移问题。渲染阶段对不同部件赋予对应材质属性：主体框架赋予蓝色喷塑金属材质，还原工业设备常用的表面处理效果；直线电机、传动部件赋予金属磨砂材质，体现机加工零件的质感；防护框架赋予黑色哑光金属材质，透明防护板赋予高透亚克力材质，脚杯赋予橡胶与金属组合材质，通过光影渲染还原设备真实的外观质感与结构层次。整体建模过程中同步校验各部件的装配干涉问题，对框架连接处、电机安装位、滑槽衔接处做了结构优化，保障原型方案的可加工性与装配合理性，可直接用于后续的样机加工与功能验证。
