本田动力汽油发电机组三维结构设计

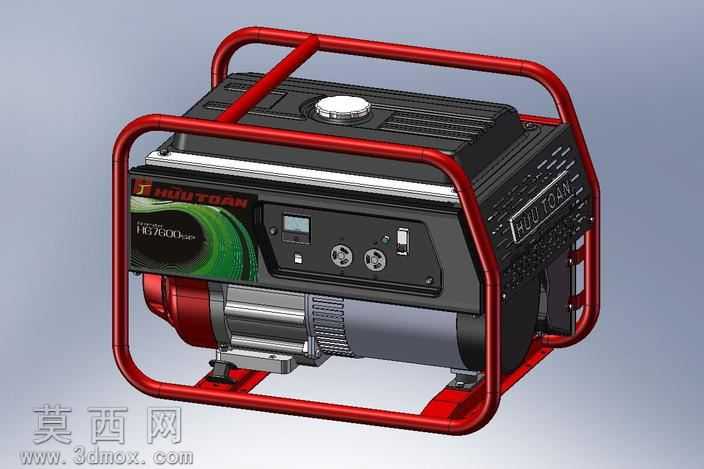

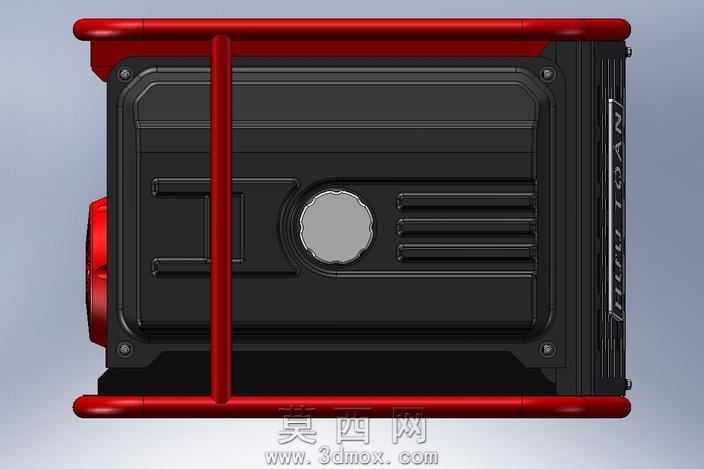

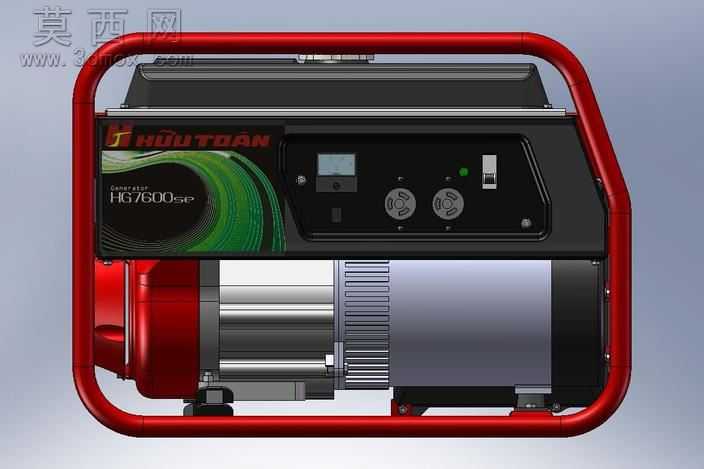

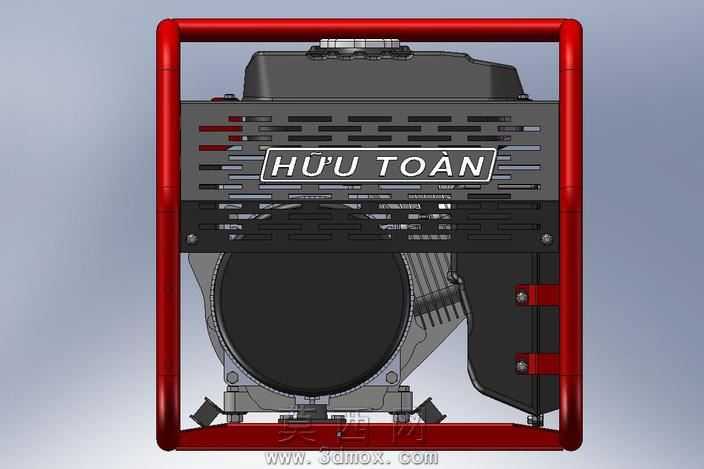

本作品为开架式便携汽油发电机三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实物等比例还原，可直接用于结构验证、装配教学与产品改型参考。建模过程中首先梳理整机的层级装配关系，将整机划分为防护机架、动力单元、发电单元、油箱总成、控制面板、减震支撑六大模块，通过自顶向下的设计思路完成各部件的位置约束与干涉检查，确保所有装配间隙符合实际生产的公差要求。外观防护部分采用红色圆管弯折成型的一体式框架，建模时通过扫描特征完成圆管的路径拟合，对框架的弯折圆角、焊接拼接位置做了细节还原，框架表面赋予哑光红漆材质，搭配轻微的磨砂质感，还原金属管材喷塑后的真实视觉效果。动力单元部分适配本田GX系列通用汽油机结构，对发动机的散热鳍片、启动拉盘、消音器、空滤总成做了精细化建模，其中散热鳍片通过阵列特征实现等距排布，消音器表面赋予高温发黑金属材质，发动机侧盖搭配品牌标识贴图还原真实外观细节。发电单元与动力输出端做了同轴约束，对定子外壳、散热风轮、接线端盖的结构逐一还原，外壳采用铸铝质感材质，搭配金属切削后的哑光银灰质感，还原发电机端盖的真实材质表现。油箱总成布置于整机顶部，建模时对油箱的冲压成型曲面做了曲率连续处理，油箱盖采用旋拧式结构建模，表面赋予黑色磨砂塑料材质，油箱本体采用黑色哑光金属材质，还原铁质油箱喷塑后的视觉效果。控制面板布置于整机侧上方，对面板上的电源插座、电压显示屏、开关旋钮、过载保护按钮逐一建模，面板表面赋予黑色阻燃塑料材质，插座铜件部分赋予黄铜金属材质，旋钮做了防滑纹理细节处理。底部支撑部分采用橡胶减震垫与金属支脚组合结构，减震垫赋予黑色橡胶材质，支脚采用镀锌金属材质，还原整机放置时的减震缓冲结构。渲染阶段采用工作室环境光，搭配柔和的侧方主光与顶部补光，突出金属框架的光泽感与塑料部件的质感差异，对整机的阴影、反射做了精细化调整，让渲染效果贴近实物拍摄的视觉表现。整体模型完整还原了开架汽油发电机的典型结构，各部件可单独拆分用于结构拆解演示，能够直观展示内燃发电机组的动力传递路径、防护结构设计与便携化布局思路。
