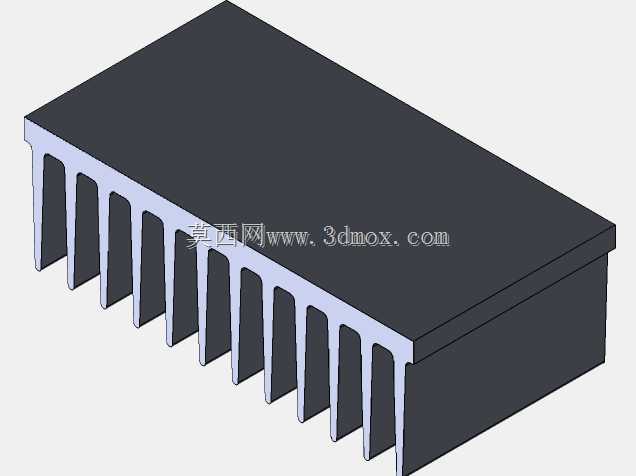

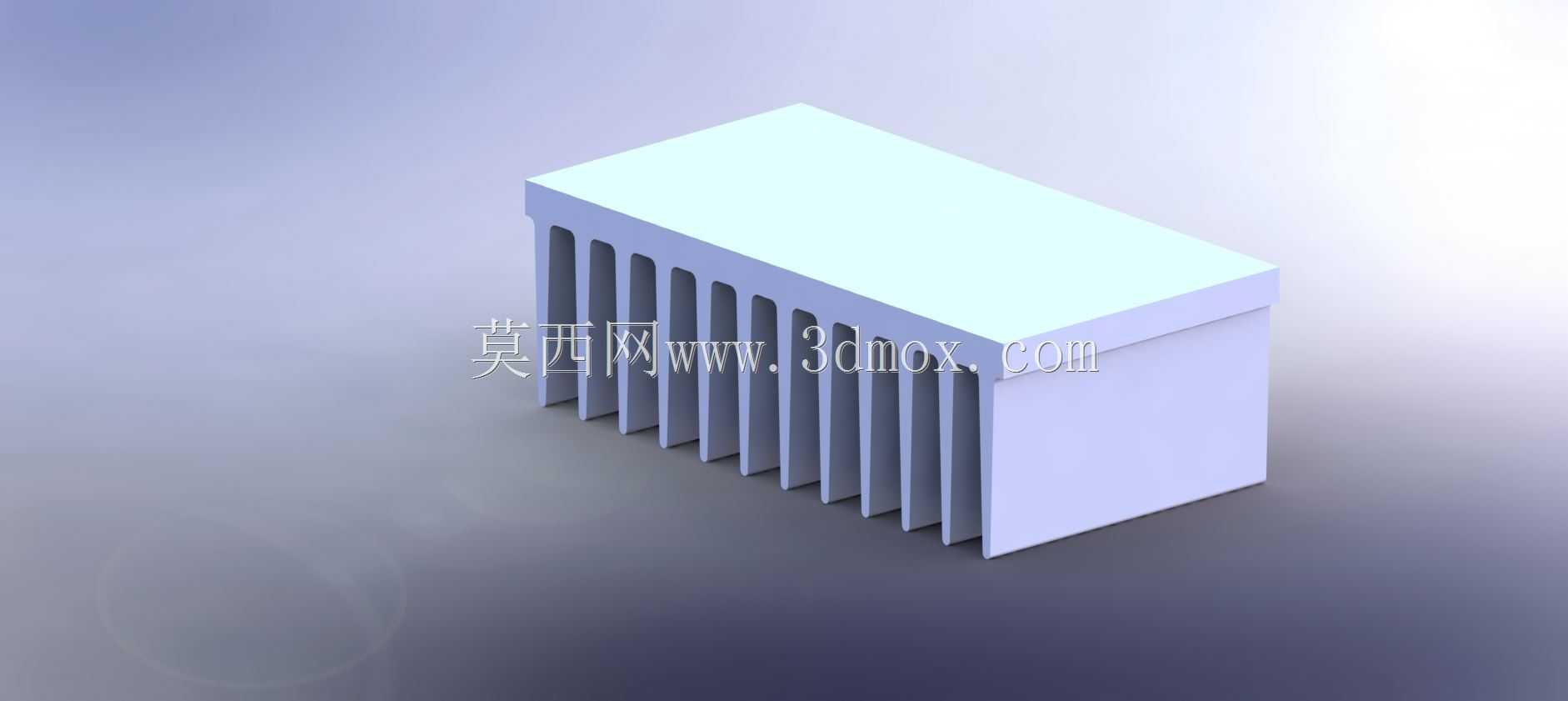

铝制梳齿型电子散热结构三维建模

　　这款铝制梳齿散热结构，主要面向中小功率电子器件、电源模块的被动散热场景，在工业控制板卡、低压电源模块、小型工控主机、嵌入式计算设备的散热设计中应用广泛，无需额外搭配风冷组件即可满足常规工况下的热量导出需求，适合对运行噪音、设备空间有严格限制的安装场景。从结构设计逻辑来看，整体采用一体化挤压成型的铝基材方案，基座部分为平整实心矩形结构，上表面与发热器件的接触面预留足够的平面加工余量，实际生产中可通过精铣工艺将接触面平面度控制在0.02mm以内，保证与发热源的紧密贴合，减少接触热阻；基座下侧延伸出等间距排布的垂直梳齿状鳍片，鳍片厚度、间距经过热仿真优化，在有限的外形尺寸下最大化散热面积，同时保证鳍片间的空气自然对流通道顺畅，避免出现气流滞止区导致局部热量堆积。

　　在安装边界设计上，基座的长宽尺寸适配常规TO封装功率器件、小型电源变压器、PCB板载发热模块的安装覆盖范围，鳍片高度根据常规设备内部的竖向空间预留做了适配，不会超出多数工控壳体、电源外壳的内部安装净空；基座两侧可根据实际安装需求加工沉头安装孔，适配M2.5、M3规格的标准紧固件，可直接固定在PCB板的安装柱或者设备壳体的内置支架上，安装时无需额外定制转接件，能直接匹配现有多数电子设备的内部安装点位。

　　从功能特性来看，纯铝基材的导热系数能够满足中小功率发热器件的热量横向扩散需求，梳齿结构的设计让热量从基座传导至鳍片末端的路径更短，每一片鳍片都能独立参与与周围空气的热交换，相邻鳍片之间的等距间隙保证自然对流状态下，热空气能够顺着鳍片间隙向上流动，持续带走鳍片表面的热量，在环境温度25℃的常规工况下，能够将接触面的温升控制在合理区间，避免发热器件因过热出现性能衰减、寿命缩短的问题。

　　设计过程中优先考虑了加工工艺的可行性，整体结构适配常规铝挤压工艺的成型要求，鳍片的厚度、拔模斜度都符合挤压模具的开模规范，不需要后续复杂的二次切削加工即可完成主体成型，仅需对接触面、安装孔做少量机加工即可投入使用，能够有效控制批量生产的加工成本；同时结构无复杂异形曲面、无薄壁易损结构，在运输、安装过程中不易出现鳍片变形、结构损坏的问题，日常使用中也无需特殊维护，鳍片间隙的积尘可通过常规压缩空气吹扫完成清理，长期使用的散热性能稳定性较好。

　　在实际选型适配中，这款散热结构可根据发热器件的实际功耗调整鳍片高度、基座厚度，在不改变整体安装长宽尺寸的前提下，通过调整鳍片参数匹配不同的散热功率需求，适配10W到30W区间的无源散热场景，对于部分对散热要求更高的场景，也可在鳍片间隙预留加装微型风扇的空间，拓展为主动散热方案，结构本身的兼容性较强，能够覆盖多数民用、工业级小型电子设备的散热设计需求。建模过程中对鳍片的倒角、基座的边缘过渡都做了符合实际加工的还原，没有出现工艺无法实现的尖锐薄壁结构，所有尺寸参数都参考实际量产的铝挤散热器规格设定，可直接用于结构装配验证、热仿真模拟、设备结构设计的参考调用，不需要额外做工艺可行性修正。
