带接线端子的励磁机扬声器结构设计

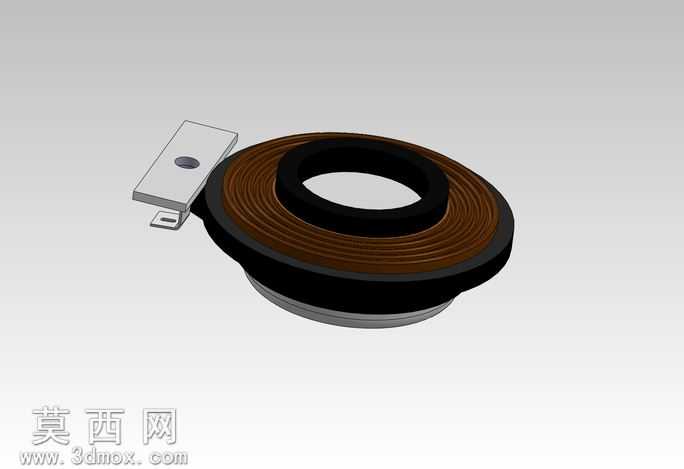

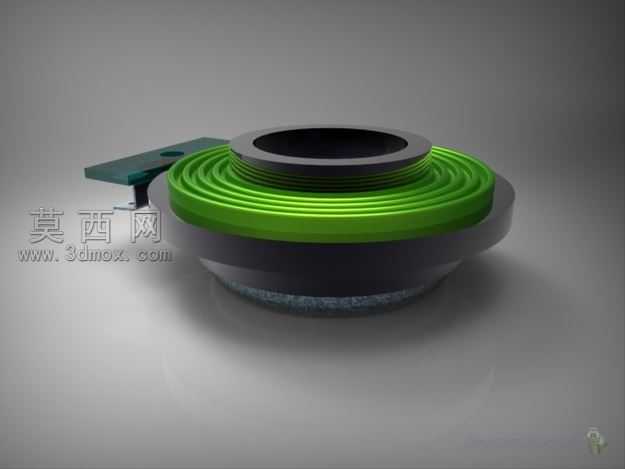

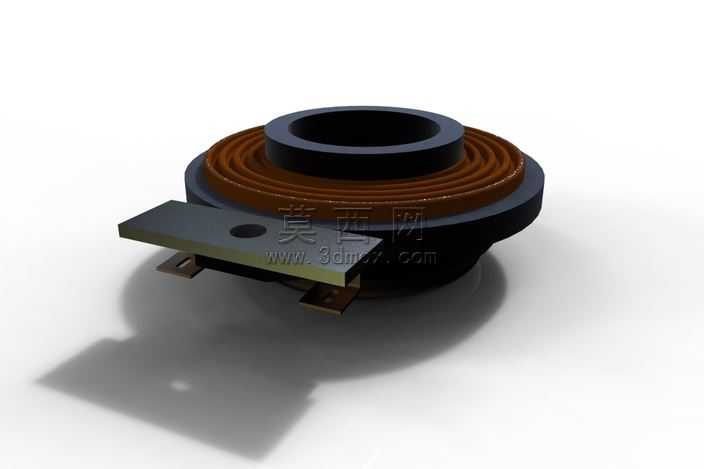

本模型采用三维参数化建模方式完成励磁机扬声器的全结构设计，建模过程中严格遵循电声器件的实际装配逻辑，对各组成部件进行独立参数化绘制后完成装配约束，确保各部件间的配合关系符合实际生产装配要求。模型主体包含励磁线圈组件、振膜支撑结构、接线端子模块、环形密封边框四个核心部分，其中励磁线圈采用多层绕线结构建模，通过螺旋扫描特征还原铜质线圈的层叠排布形态，线圈外层包覆黑色绝缘固定结构，建模时对线圈与绝缘层的贴合间隙进行精准控制，还原实际产品的绝缘防护设计。振膜支撑结构采用阶梯式环形设计，底部设置金属质感的定位基座，用于与安装载体完成定位配合，建模时通过拉伸与旋转特征组合完成基座的台阶结构绘制，对基座与线圈组件的同轴度约束进行严格设定，避免后续装配出现偏心问题。接线端子模块采用扁平式USB类接口形态设计，端子主体为银白色金属质感材质，端子表面设置定位圆孔与卡扣结构，建模时通过拉伸切除特征完成接口内部的接触片结构绘制，还原接线端子的插接功能形态，端子与线圈主体的连接部位设置过渡固定座，确保接线部位的结构强度。模型渲染阶段采用哑光与亮面结合的材质分配方案，线圈部分采用棕褐色半哑光铜质材质，还原漆包线的真实质感，绝缘边框采用黑色哑光橡胶材质，表现出密封结构的柔韧质感，接线端子采用亮面金属材质，突出导电部件的金属光泽，基座部分采用银灰色磨砂金属材质，区分不同功能部件的材质属性。设计过程中优先考虑扬声器的励磁工作逻辑，确保线圈的环形磁路结构无结构干涉，接线端子的引出方向符合常规布线需求，各部件的壁厚设计符合注塑与绕线工艺的生产要求，整体模型可直接用于电声产品的结构演示、装配工艺验证以及相关教学场景使用，各部件均保留可编辑参数，可根据实际功率需求调整线圈匝数、振膜尺寸以及端子规格。
