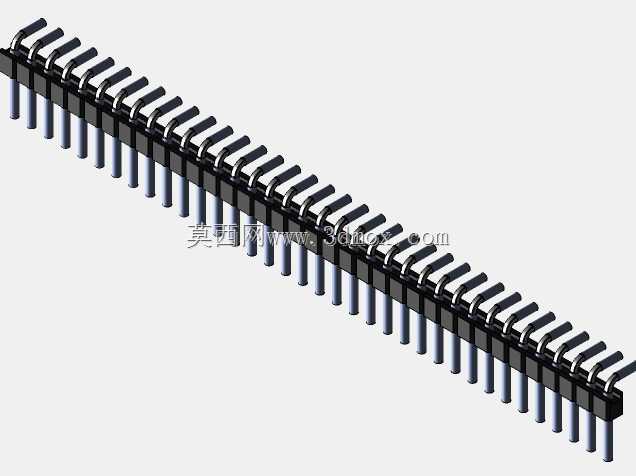

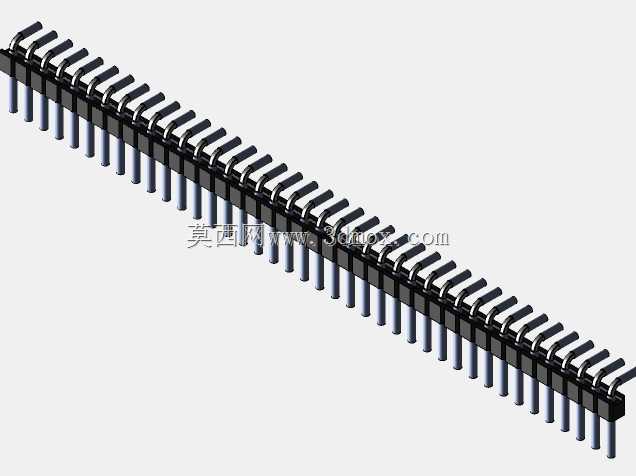

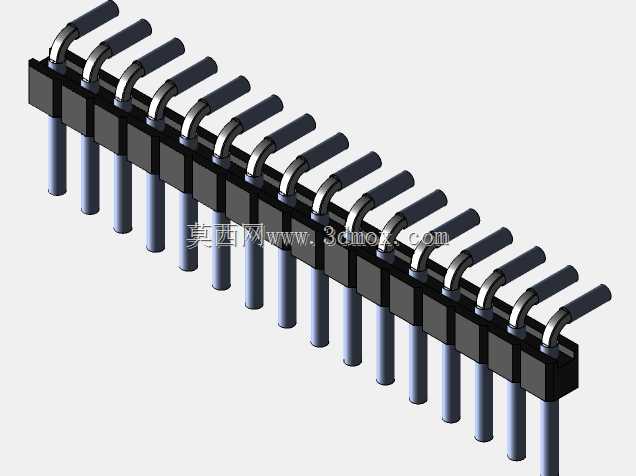

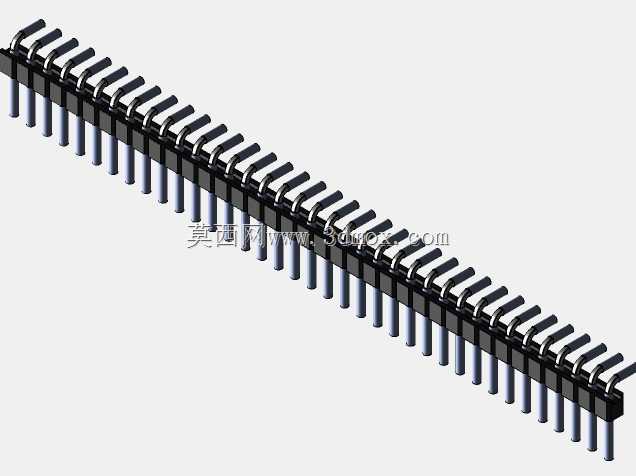

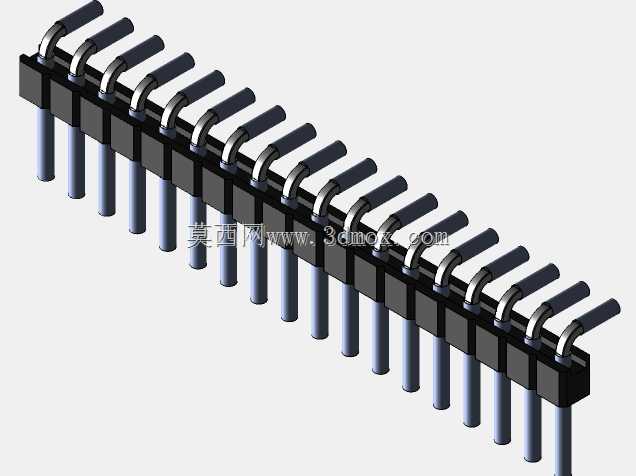

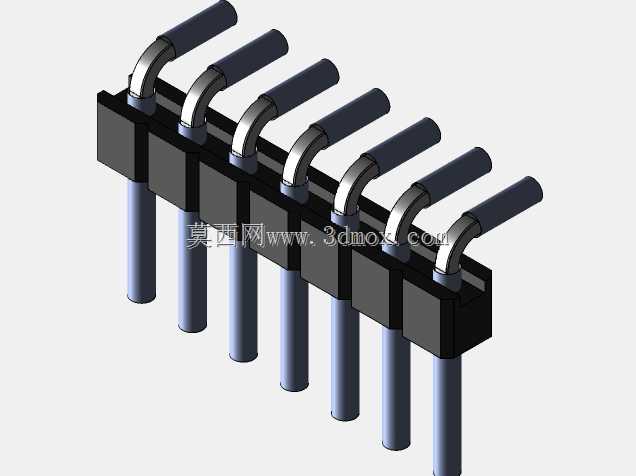

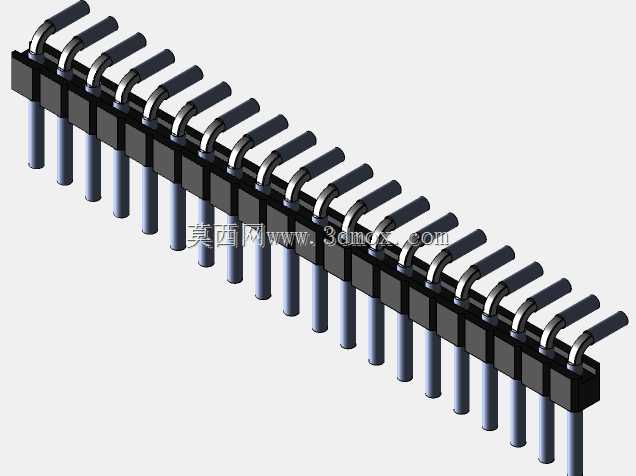

90度斜角排针PCB连接针座结构

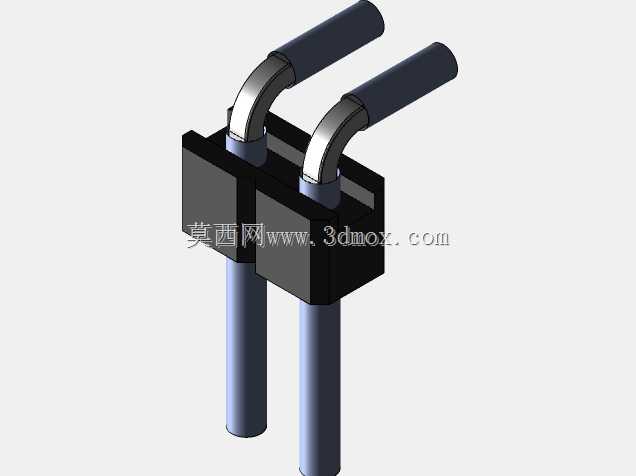

　　这类弯角排针是板间电连接场景里极为常用的接插部件，日常做工控板卡、电源模块、小型电子设备的板级互联时，经常会遇到两块PCB呈垂直排布的安装需求，直插排针无法适配垂直转向的走线空间，90度弯折的斜角排针刚好能填补这类安装场景的空缺，不需要额外增加转接板或者飞线，就能完成两块垂直布置PCB之间的信号与小电流电力传输。从实际选型适配的角度看，这款排针的针距为2.54毫米，是电子行业通用的标准排针间距，能和市面上绝大多数同规格排母、板端插孔直接匹配，不需要单独开发适配的接插部件，通用性极强。

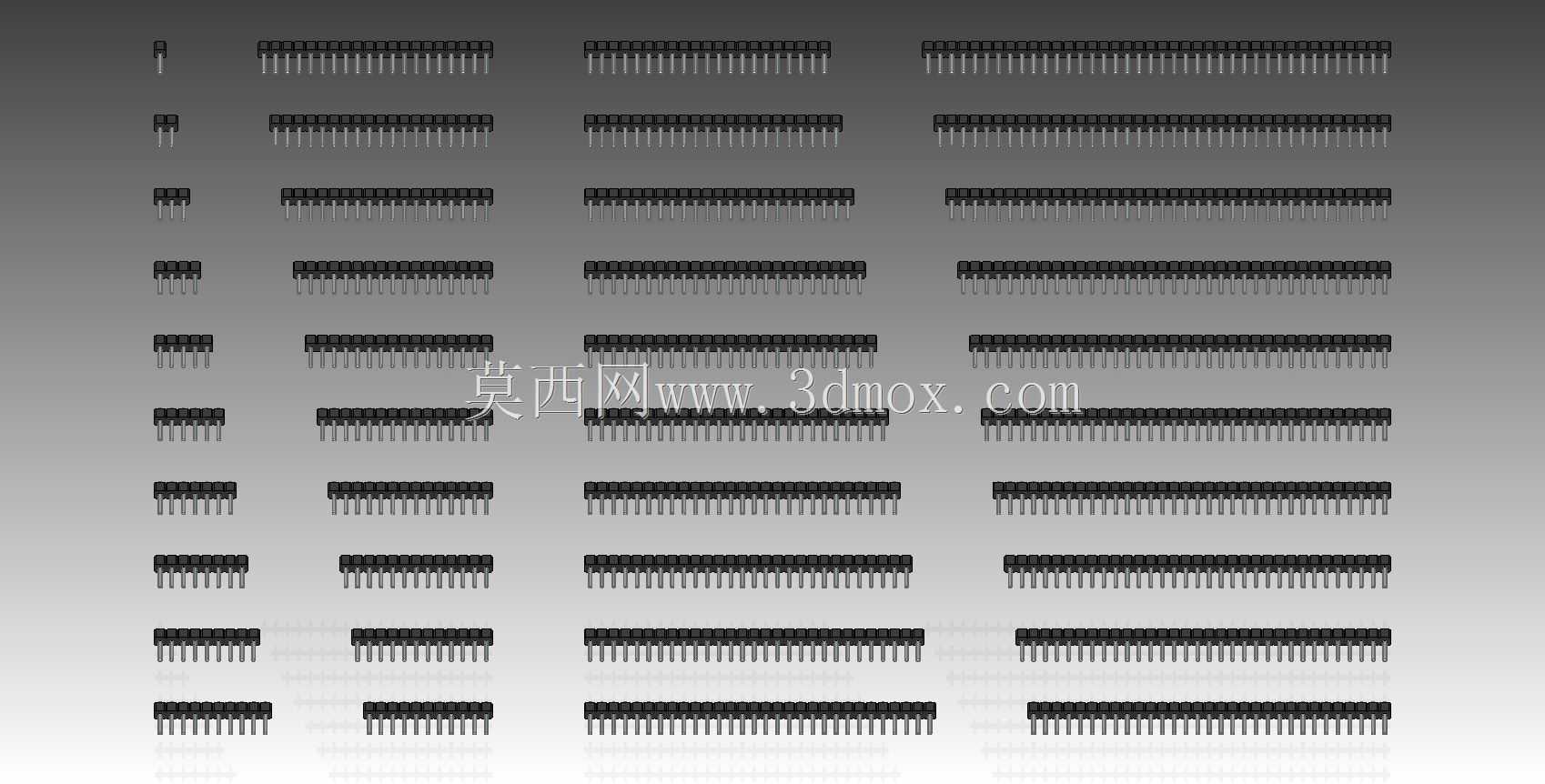

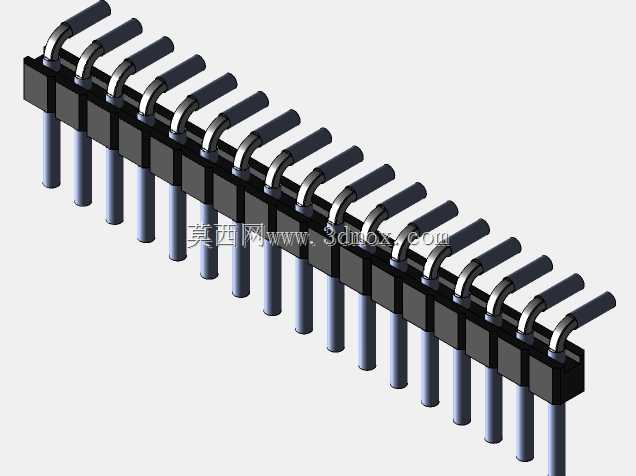

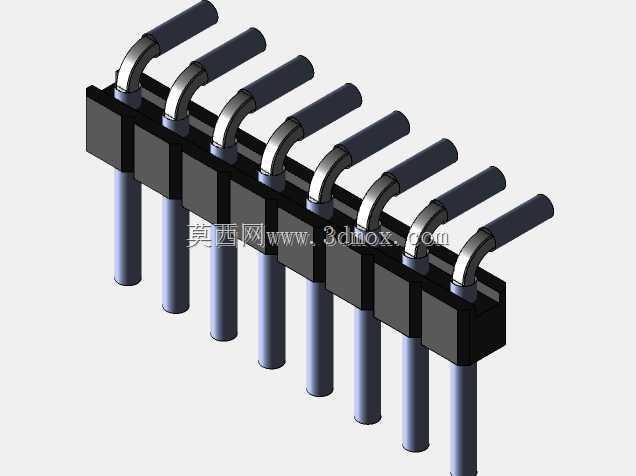

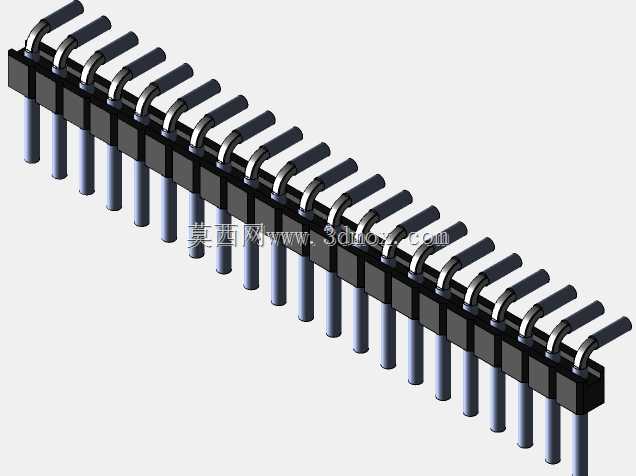

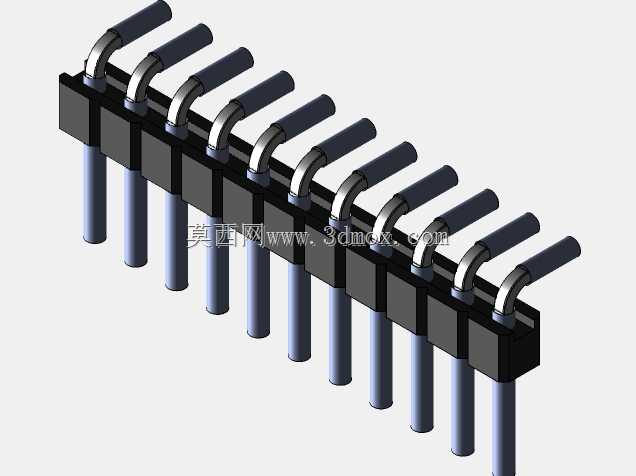

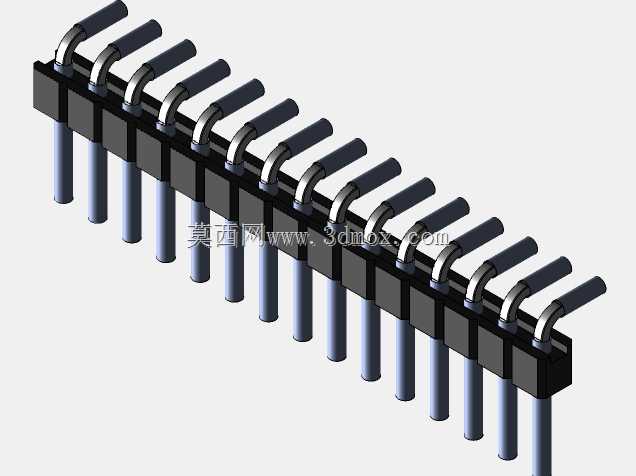

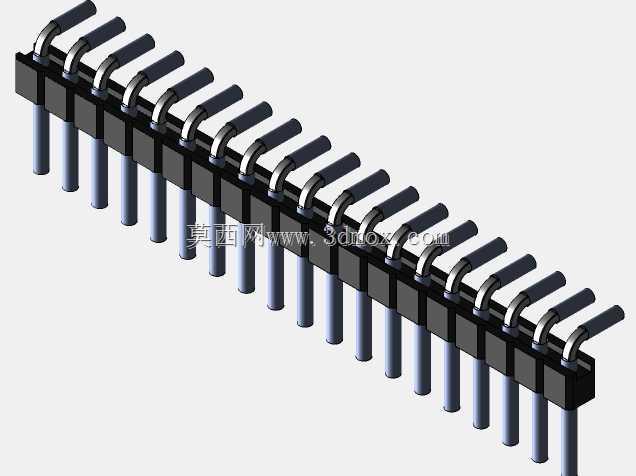

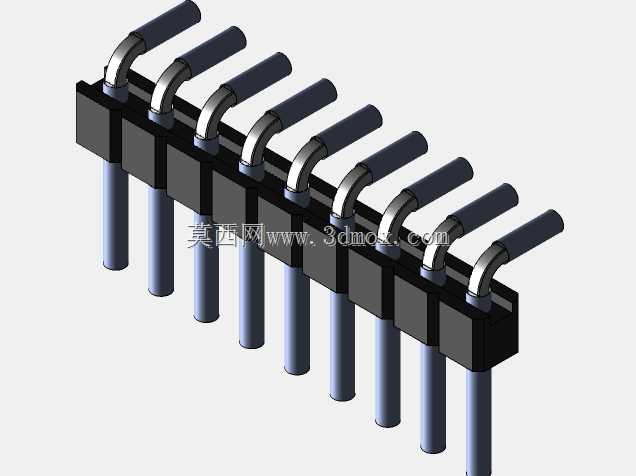

　　针脚的有效接触长度覆盖6到3毫米区间，能适配不同厚度的PCB板焊接需求，不管是1.6毫米厚的常规消费电子板，还是2.0毫米厚的工控类厚铜板，都能保证焊针穿过板孔后有足够的上锡长度，避免出现虚焊、焊盘脱落的问题。排针整体为1x1到1x40pin的全规格覆盖，设计时可以根据实际需要的信号通路数量灵活裁切，不需要单独定制特定pin数的型号，小批量打样或者批量生产都能灵活适配。从结构设计的逻辑来看，这款排针的弯折角度严格控制在90度，弯折处的圆角做了应力释放处理，避免针脚在弯折位置出现应力集中导致的断裂，同时弯折后的针体平直度控制在合理公差范围内，插入排母时不会出现个别针脚偏位、插不进去的情况。

　　塑料基座的尺寸做了严格的边界控制，相邻排针贴装时不会出现基座干涉的问题，基座上的定位凸点能在波峰焊或者回流焊时卡在PCB的定位孔上，避免焊接过程中排针移位导致的针脚偏斜。针体表面做了镀锡处理，既能保证焊接时的上锡性能，也能在日常使用中避免针脚氧化导致的接触电阻变大，保证信号传输的稳定性。在实际安装场景中，这类弯针排针经常用在电源模块的侧边输出、工控IO板的外接接口、小型家电控制板的板间连接位置，比如开关电源内部，高压侧主板和低压侧输出板呈垂直布置时，用这类90度排针连接，既能节省板内的走线空间，也能让整体模块的结构更紧凑，不需要额外留出飞线的弯折空间。做三维建模时，这类排针的模型需要严格控制针脚的位置公差，每一个针脚的中心距必须严格符合2.54毫米的标准间距，弯折处的尺寸也要和实际产品一致，否则在做PCB装配干涉检查时，会出现模型和实际器件不匹配，导致打样后安装不上的问题。同时塑料基座的高度、针脚伸出基座的长度都要符合实际安装边界，比如排针焊接到PCB上之后，基座和PCB表面的间隙、弯针部分和另一块PCB的配合高度，都要在模型里准确体现，方便结构工程师在做整机布局时提前核算安装空间，避免出现器件和外壳、其他元器件干涉的问题。

　　另外这类排针的载流能力和针脚直径直接相关，建模时也要准确还原针脚的实际线径，方便电气工程师在选型时核算载流是否满足电路需求，避免出现小针脚过大电流导致的发热问题。在板对板连接的场景里，这类弯排针相比直排针加转接座的方案，能减少一个接插环节，降低接触电阻，同时减少整体的安装高度，对于内部空间紧凑的电子设备来说，是性价比极高的连接方案。设计模型时还要考虑排针的焊接工艺性，针脚伸出PCB焊接面的长度要控制在1.0到1.5毫米之间，既能保证波峰焊时焊锡能充分包裹针脚，也不会因为针脚过长导致焊盘之间连锡。基座的耐温参数也要符合焊接工艺要求，不过建模时不需要体现材料参数，只需要把外形尺寸和安装定位点做准确，就能满足结构设计的选型和装配检查需求。
