台式机标准ATX开关电源结构三维设计

　　在桌面级计算机硬件的结构设计体系里，ATX规格电源是整台主机供电链路的核心载体，其结构设计的合理性直接决定机箱内部的空间利用率、散热效率与长期运行稳定性。从实际装机的应用场景来看，这类电源适配绝大多数标准ATX、MATX、ITX规格的台式机箱，承担着将市电交流电转换为主板、显卡、存储设备、散热风扇等部件所需低压直流电的核心功能，是整套硬件系统稳定运行的动力基础。

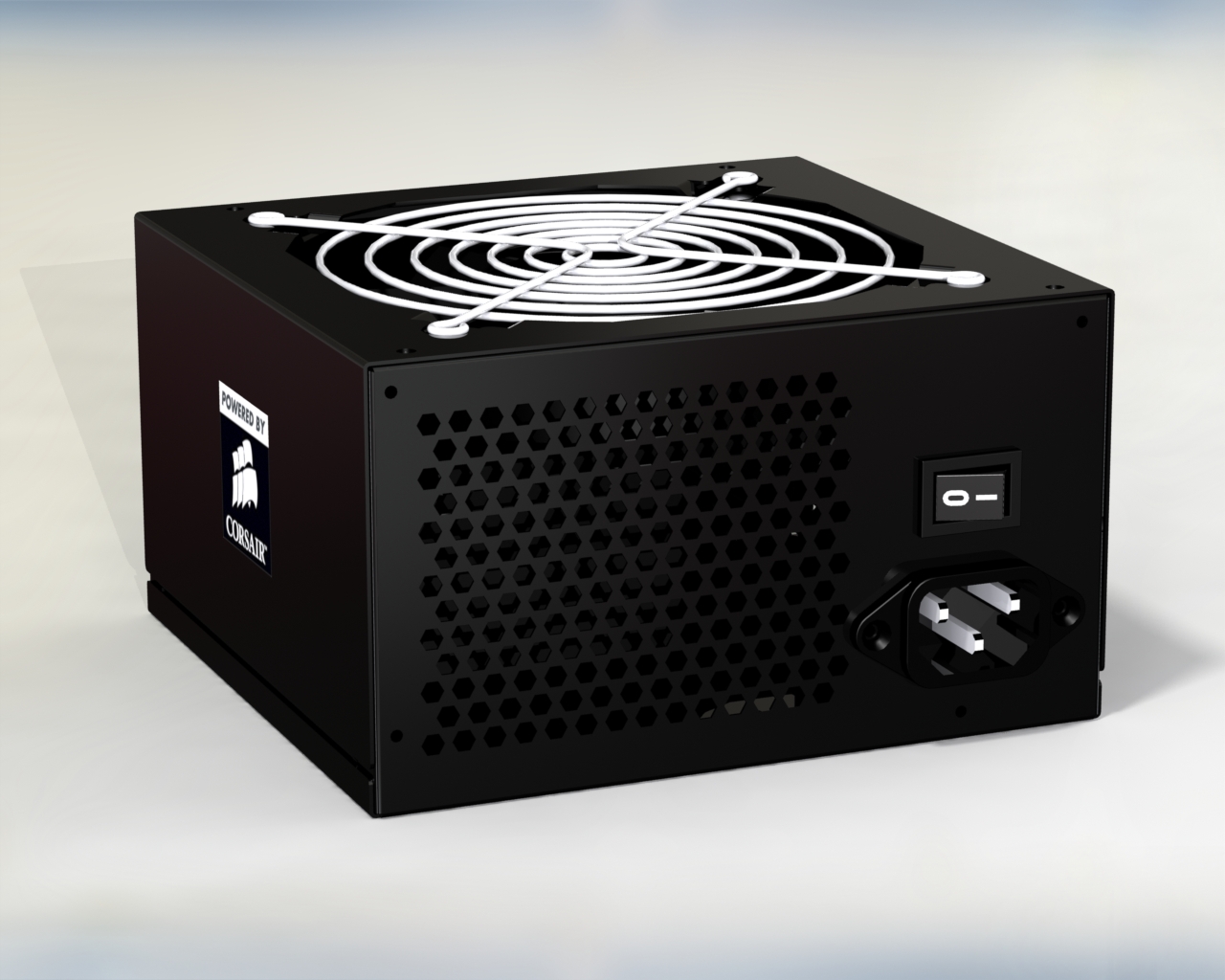

　　从结构设计的细节来看，这款电源采用标准ATX外形的封闭金属壳体设计，壳体主体采用弯折成型的冷轧钢板材质，表面做黑色哑光喷塑处理，既可以屏蔽内部电路产生的电磁干扰，避免对主板、内存等敏感电子元件造成信号干扰，也能为内部的PCB板、变压器、电容等元器件提供物理防护，阻挡灰尘、异物进入电源内部造成电路短路。壳体顶面预留标准的120mm轴流风扇安装位，风扇防护网采用同心圆式的金属钢丝结构，通过四个角的固定点位与壳体连接，既保证足够的通风进风面积，也能避免外部线缆或者异物触碰高速旋转的风扇扇叶造成损坏。

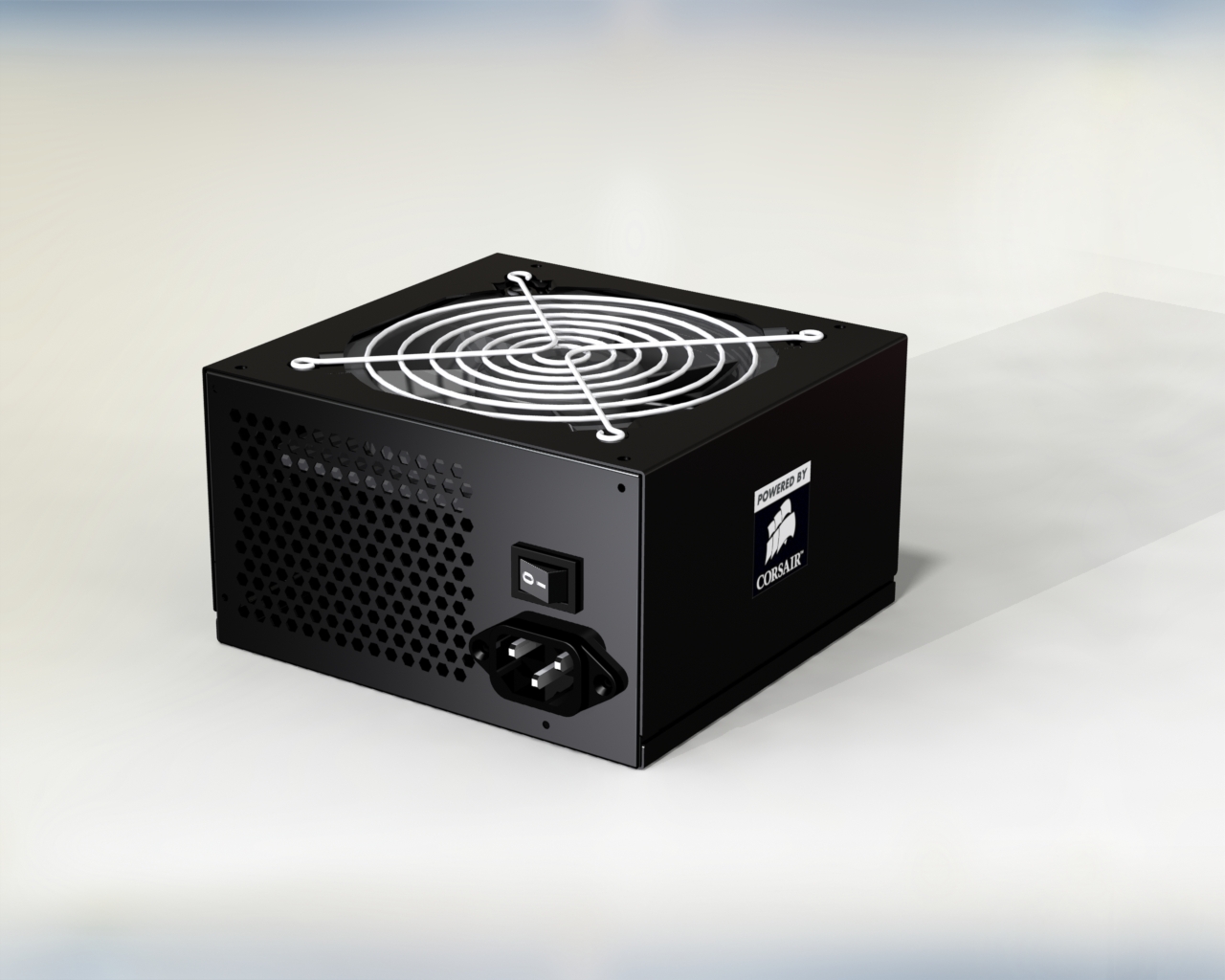

　　壳体侧面设计大面积的六边形冲孔通风阵列，冲孔的孔径与开孔率经过匹配计算，在保证壳体结构强度的前提下，最大化通风散热的有效面积，让风扇吸入的冷空气可以快速流经内部发热元件，带走PFC电路、开关管、整流桥、变压器等部件工作产生的热量，再通过壳体侧面的冲孔排出，形成顺畅的散热风道。壳体后侧集成了标准的品字市电输入接口，接口旁设置两档式的电源硬开关，用户可以在不拔掉电源线的情况下彻底切断电源的市电输入，方便硬件拆装或者长期不使用设备时完全断电，避免待机功耗与雷击浪涌风险。

　　从安装边界的尺寸设计来看，这款电源严格遵循ATX电源的标准安装尺寸规范，壳体长宽高尺寸匹配标准机箱的电源安装仓空间，后侧四个方向预留对应的螺丝安装孔位，孔位的位置公差控制在合理范围内，保证装机时可以顺利对齐机箱电源仓的固定孔，不需要额外扩孔或者调整位置。电源输出端的出线位置做了圆滑的包边处理，避免金属壳体的锐边划伤输出线缆的绝缘层，造成短路或者漏电风险。

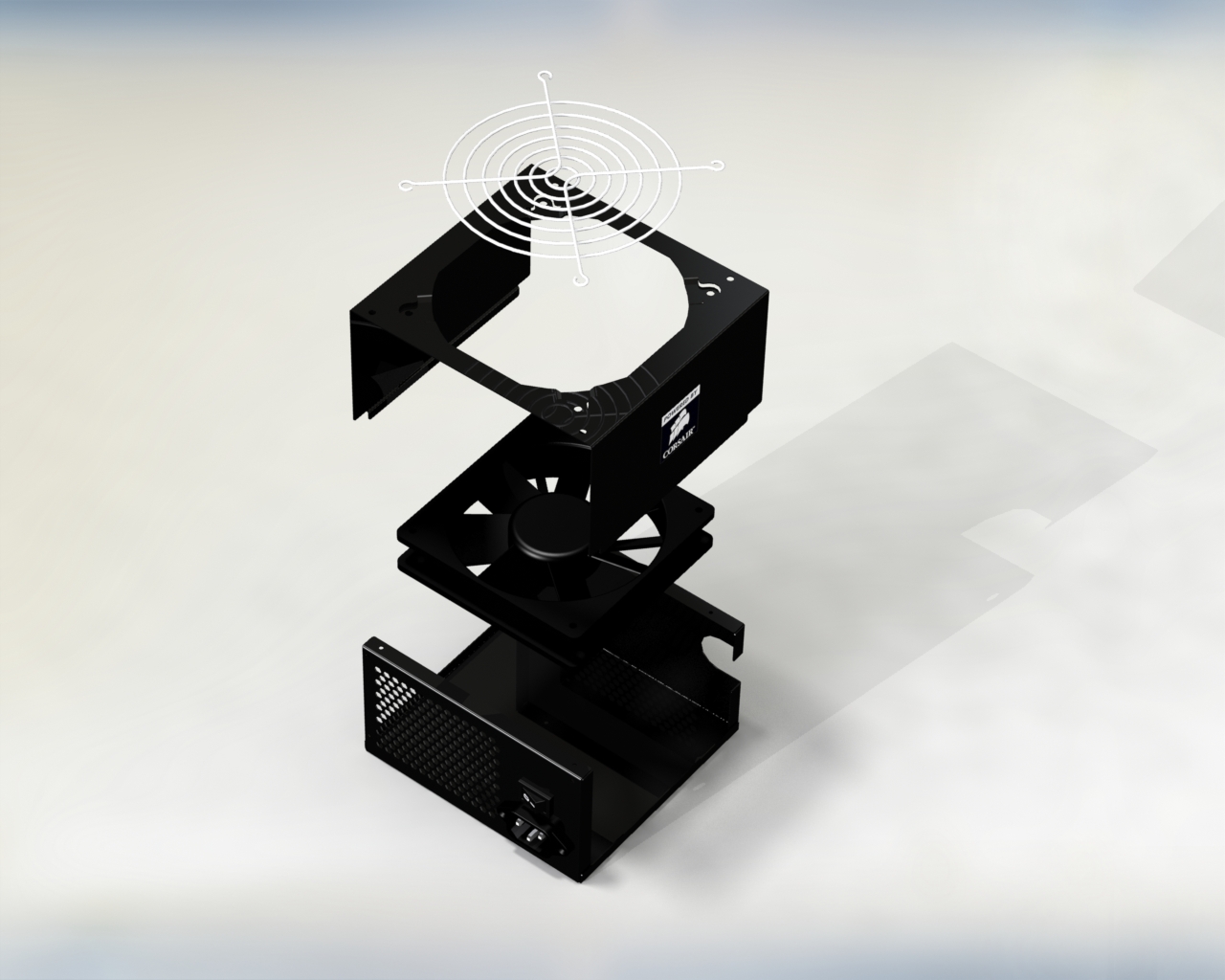

　　在建模设计的思路上，这款模型优先还原了电源外部的所有装配特征，包括壳体的弯折接缝、冲孔的排布规律、接口与开关的安装位置、风扇防护网的结构细节，没有对内部的电路板元器件做过度还原，适合用于机箱整体装配干涉检查、产品外观展示、装机方案模拟等场景。设计过程中充分考虑了实际生产中的钣金加工工艺，所有壳体的弯折半径、冲孔间距都符合常规钣金冲压的工艺要求，没有出现无法加工的锐角或者过小工艺特征，壳体的拼接缝隙控制在常规钣金件的合理公差范围内，还原量产产品的真实装配状态。

　　从实际选型适配的角度来看，这类标准ATX电源的安装兼容性是结构设计时的核心考量点，除了尺寸匹配机箱安装位之外，电源接口的突出高度、开关的操作空间都做了对应的预留，保证电源安装到机箱之后，用户可以方便地插拔电源线、操作电源开关，不会被机箱的电源位挡板遮挡。壳体表面的标识区域预留了品牌标签与参数标签的粘贴位置，标签区域的平面度满足粘贴要求，不会因为壳体表面的冲孔或者凹凸结构导致标签粘贴不牢、起翘。

　　散热结构的匹配设计上，顶面风扇位的安装平面做了平整度处理，保证风扇安装之后与壳体之间没有明显缝隙，避免漏风影响散热效率，风扇的固定孔位采用标准的风扇安装孔距，可以适配不同品牌同规格的120mm散热风扇，方便后期维护更换。侧面的通风冲孔在靠近内部发热元件的区域适当提高开孔率，在远离发热元件的区域适当降低开孔率，平衡结构强度与散热需求，避免因为开孔过多导致壳体刚性下降，在安装或者运输过程中出现壳体变形的问题。
