查克车床用过渡连接适配板结构设计

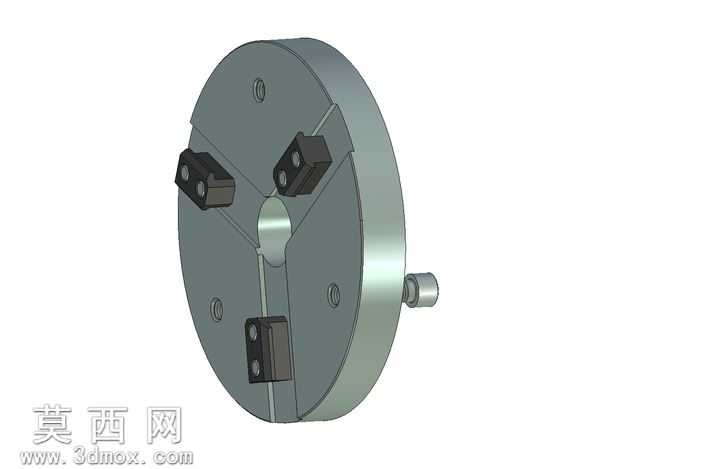

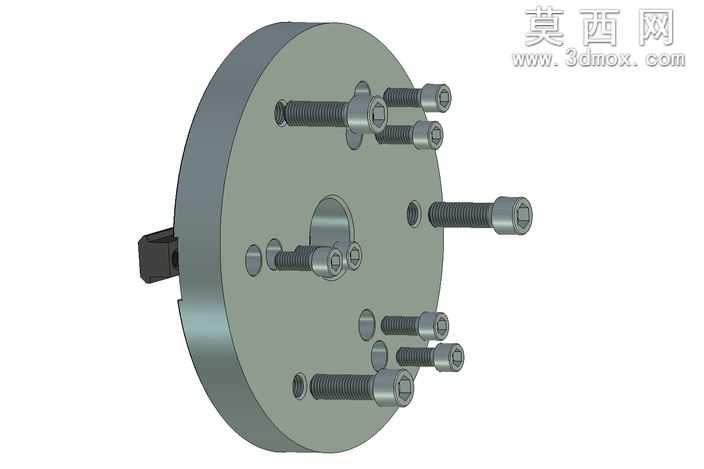

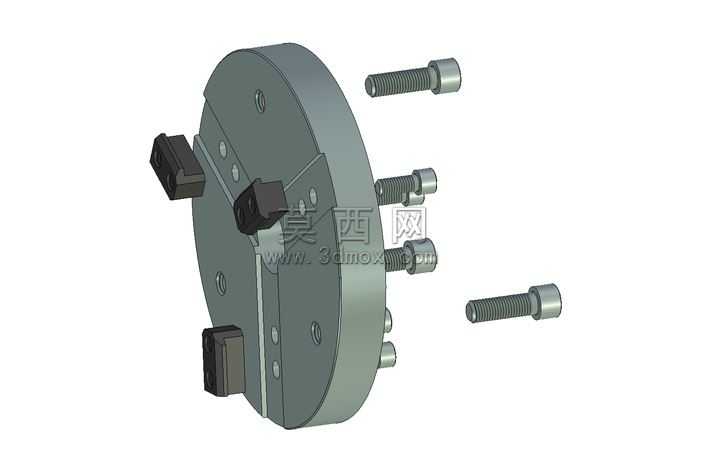

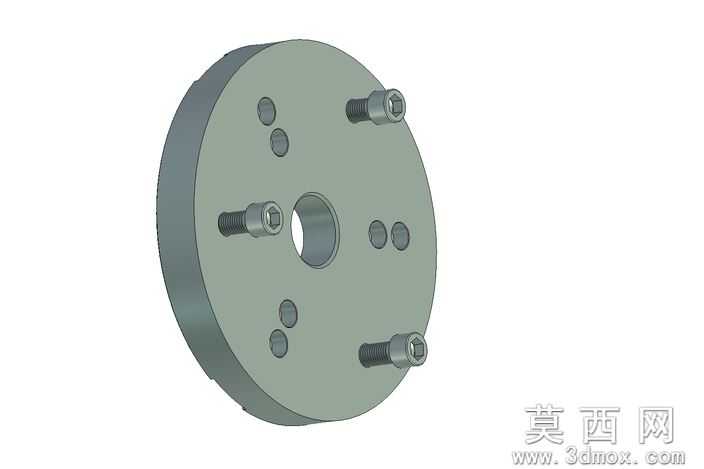

本模型为查克车床配套使用的过渡连接适配板，采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工装配的实际公差要求，对板体、连接螺栓、定位销等所有零部件均进行1:1等比例还原，确保各部件的装配间隙、配合精度完全符合实际生产场景的使用标准。渲染阶段采用金属材质真实质感还原方案，板体主体赋予哑光铸铁材质，表面做轻度氧化质感处理，还原车床工装配件长期使用的真实金属肌理；连接螺栓采用镀锌亮面金属材质，与板体形成清晰的材质层次区分，渲染时添加柔和的工业环境光，多角度打光凸显板体上各安装孔的深度、螺栓的螺纹细节以及板体边缘的倒角工艺，让整体模型视觉效果贴近真实机加工零件的实物状态。结构设计上，该过渡板采用圆盘式主体结构，中心设置大直径主轴适配通孔，用于与车床主轴端完成定位对接；板体端面沿圆周方向均匀排布多组不同规格的螺纹安装孔与光孔定位孔，可适配不同规格的连接螺栓，实现查克夹具与车床主轴之间的转接固定，同时预留的定位销孔可保证装配时的同轴度精度，避免夹具安装后出现跳动偏差；板体侧面做阶梯式减薄设计，在保证整体结构刚性、满足装夹受力强度要求的前提下，尽可能降低板体自身重量，减少主轴转动时的额外负载。设计思路围绕车床工装的通用性与可靠性展开，针对查克车床原有主轴接口与专用夹具不匹配的问题，通过过渡板的孔位组合设计，实现不同规格查克夹具的快速适配，无需对车床主轴或夹具进行二次改造，有效降低车间的工装改造成本；建模时对每一组螺栓的穿装方向、螺纹啮合长度都做了准确模拟，可直接用于装配工艺演示、工装结构教学以及后续的加工工艺编排，所有孔位的位置度、孔径参数均参考通用车床夹具的安装标准设定，具备实际生产参考价值。
