明纬RS-25-12开关电源结构建模

　　在工业控制、小型电子设备供电、嵌入式系统集成等场景中，小功率开关电源是配电链路里最常见的末端转换部件，明纬RS系列作为市面流通量极大的通用型电源，其结构尺寸的准确建模，对设备内部布局、安装位设计、干涉校验有着极高的实用价值。本次建模的12V25W规格开关电源，还原了产品实际的壳体结构、安装孔位与外部轮廓，完全匹配官方公开的机械规格参数，可直接用于整机设备的结构装配校验。

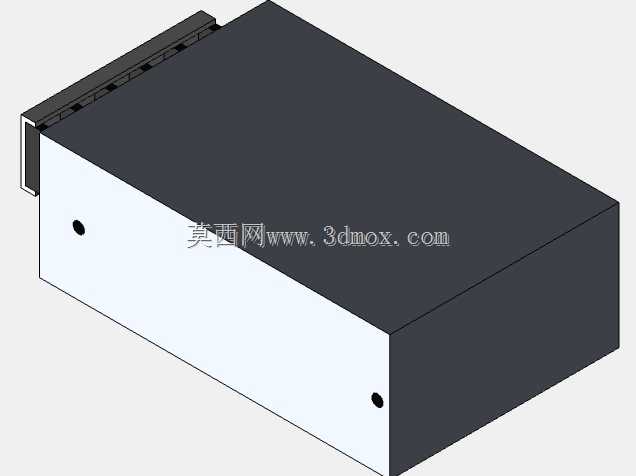

　　从实际使用场景来看，这款电源常被应用在小型工控柜内部供电、传感器模组配电、桌面式电子设备内置电源、LED低压驱动等场景，这类应用场景普遍对电源的安装空间有严格限制，很多时候设备内部留给电源的安装间隙仅留几毫米余量，这就要求三维模型的外形尺寸、安装孔位、突出结构必须完全和实物一致，否则很容易出现装配时壳体干涉、安装孔对不上、接线端子空间不足等问题。建模过程中首先对壳体的分件结构做了还原，上盖为冲压成型的金属壳体，表面做了发黑处理，侧壁预留了散热所需的通风槽结构，底座为白色金属端盖，两个端面分别预留了输入输出接线的让位空间，同时在端盖的对角位置设置了两个安装固定孔，孔位的孔径、孔距完全参照实物参数设置，可直接用于生成安装板的开孔定位图。

　　设计思路上，没有做多余的内部细节还原，而是把建模重心放在了外部装配相关的结构上：壳体的棱边倒角、端盖与上盖的配合台阶、安装孔的沉头深度、接线端的让位缺口都做了1:1还原，对于结构设计人员来说，这类外部轮廓模型完全可以满足布局设计的需求，不需要还原内部的PCB、变压器、电容等元器件，既控制了模型的文件大小，又不会影响装配校验的准确性。很多工程师在选型初期做布局时，往往找不到准确的电源模型，只能大概画个方块代替，很容易出现后期实物买回来装不上的问题，这个模型就可以直接导入到装配体中，提前校验安装空间、接线空间、与周边元器件的安全间隙。

　　从安装边界来看，这款电源为卧式安装结构，安装时通过端盖上的两个固定孔锁附在安装板或者设备内壁上，建模时特意还原了壳体的最大外轮廓尺寸，包括上盖边缘的冲压翻边高度、端盖突出壳体的厚度，这些细节往往是容易被忽略的干涉点：比如很多人建模时只算主体方块的尺寸，忽略了翻边突出的0.8mm厚度，实际装配时就会和旁边的元器件顶住。另外电源的输入输出端都在同一侧的端面上，建模时预留了接线所需的操作空间参考，设计人员在布局时可以根据模型的端面位置，提前预留好接线端子的插拔空间、线缆弯曲半径，避免后期接线时工具伸不进去、线缆弯折过度的问题。

　　在实际工程应用中，这类小功率开关电源的安装方式除了螺丝固定，有时候也会用到导轨安装的附件，模型的壳体侧面尺寸也做了准确还原，可直接匹配通用的导轨安装卡扣模型，不需要再额外调整尺寸。壳体表面的散热槽位置也和实物一致，设计布局时可以根据散热槽的位置，预留好对流散热的空间，避免把散热槽堵住造成功耗过高、电源过热保护。对于做非标设备设计、小型电子设备结构设计的工程师来说，这类准确的外购件模型可以大幅减少前期布局的反复修改，不用等实物买回来再调整安装位，在方案设计阶段就可以把所有的安装干涉问题排查清楚，缩短整体的设计周期。

　　建模过程中对所有的配合面做了公差参考设置，安装孔的孔径按照实际螺丝规格留了合理的装配间隙，壳体的整体尺寸公差控制在工业设计常用的自由公差范围内，完全满足一般设备的装配精度要求。端盖上的固定孔为沉头孔设计，模型里还原了沉头的深度和角度，锁附螺丝后螺丝头不会突出端盖表面，不会和相邻的部件产生干涉，这也是很多简化模型容易出错的地方，不少人画安装孔只画通孔，忽略沉头结构，导致实际装配时螺丝头突出顶到其他零件。
