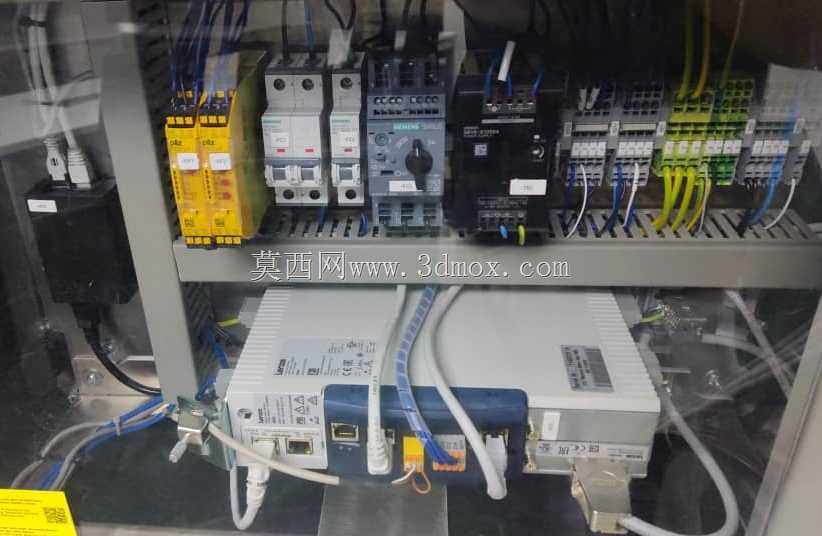

电气控制柜内部元件排布结构

　　这套电气柜内部排布结构，主要面向离散制造业的产线控制场景，常见于汽车零部件装配、3C电子组装、小型包装设备的单机控制柜体设计中，核心作用是为整台设备的动力配电、逻辑控制、信号交互提供集成化的安装载体，所有元件的排布、走线都围绕现场安装、后期运维、电气安全三个核心维度展开。从实际安装边界来看，这套排布适配深度400mm、宽度600mm、高度800mm的壁挂式或机架式安装柜体，柜内采用上下分层的安装逻辑，上层DIN导轨区域预留了不小于150mm的顶部走线空间，用来容纳从柜体顶部进线的动力电缆与多芯控制电缆，下层元件安装板与上层导轨的垂直间距控制在200mm，既给网线、通讯线的弯曲预留了足够半径，也避免了动力线与信号线缆的近距离平行排布带来的电磁干扰问题。

　　上层导轨区域从左至右依次排布安全继电器、微型断路器、马达保护开关、PLC主机、输入输出端子排，其中安全继电器紧贴柜体左侧安装立柱布置，距离左侧穿线孔的走线距离不超过100mm，方便急停回路、安全门回路的线缆直接接入，减少安全回路的线缆长度，降低线路破损带来的安全风险；微型断路器与马达保护开关相邻排布，两者的进出线端预留了30mm的接线操作空间，不需要拆除相邻元件就能完成导线压接与端子紧固；PLC主机布置在导轨中段位置，右侧紧邻弹簧式接线端子排，PLC的IO端口到端子排的接线长度控制在150mm以内，既减少了柜内飞线，也能在后期排查IO信号时快速对应点位，端子排最右侧预留了20%的空位，方便后期设备改造时追加信号点位。

　　下层安装板区域固定了工业交换机与开关电源，交换机布置在靠近柜体右侧穿线孔的位置，所有从设备侧过来的Profibus、Profinet通讯线缆可以直接从右侧进线接入交换机，不需要跨接整个柜体，减少通讯线的长度；开关电源布置在交换机左侧，电源的交流输入端直接从上层的微型断路器引接，直流输出端通过短接线汇流后引到上层端子排的直流供电端子，给PLC、传感器、中间继电器提供24V直流供电，电源底部预留了40mm的散热空间，避免长时间满负载运行时热量堆积影响电源寿命。

　　布线设计上，所有动力线缆采用蓝色多股铜芯线，沿柜体左侧的布线槽敷设，信号线缆与通讯线缆采用白色屏蔽线，沿柜体右侧的布线槽敷设，两类线缆的布线槽间距不小于50mm，通讯线的屏蔽层在柜体侧单端接地，避免不同电位差带来的屏蔽层环流干扰信号传输；所有线缆的弯曲半径都控制在线缆直径的5倍以上，尤其是带屏蔽层的通讯网线，不会出现直角弯折导致的线芯断裂、屏蔽层破损问题；每个接线端子的导线压接处都套有对应线号管，线号管的标识方向统一朝向柜体外侧，运维人员打开柜门就能直接读取线号，不需要拉扯线缆核对点位。从结构设计的细节来看，所有导轨元件都采用标准35mmDIN导轨卡扣固定，不需要额外打孔就能完成元件拆装，安装板上的固定元件都采用M4内六角螺丝固定，安装孔位预留了±2mm的调节余量，方便不同品牌同规格元件的替换安装；柜内所有带电部位的防护等级都不低于IP20，手指无法直接触碰带电端子，上层元件的操作手柄都朝向柜门方向，断电操作时不需要探身到柜内就能完成分闸。这套排布结构充分考虑了现场的实际运维需求，比如更换断路器时只需要松开上下两端的接线端子，滑动卡扣就能取下元件，不需要拆除周围的其他部件；排查通讯故障时，交换机的所有端口都预留了足够的空间插拔水晶头，不会因为周围元件遮挡导致操作困难；日常巡检时，所有元件的状态指示灯都朝向柜门方向，不用弯腰探身就能观察到断路器的分合闸状态、PLC的运行指示灯、交换机的端口通讯状态，大幅降低日常巡检的工作量。
