9路PCB安装Micro-D公壳连接器带插座引脚

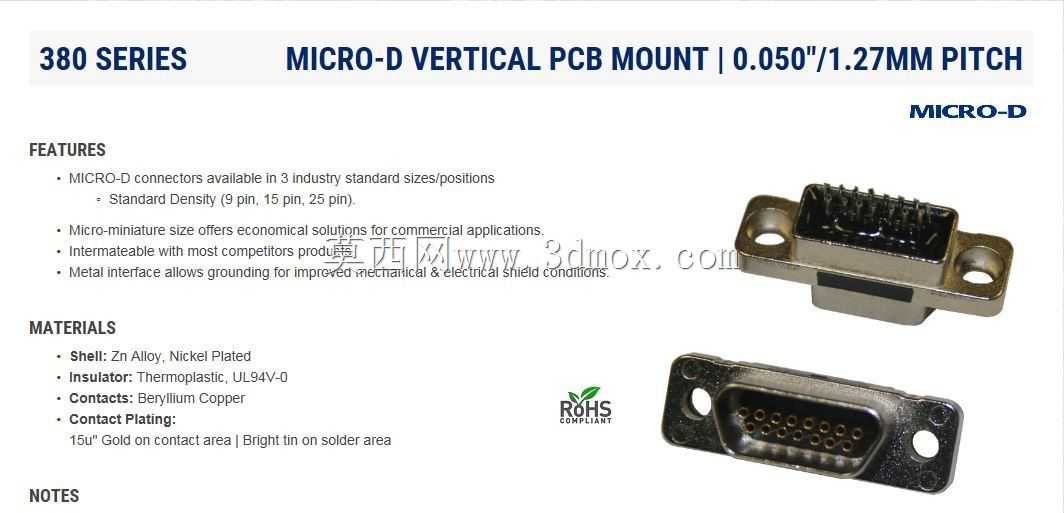

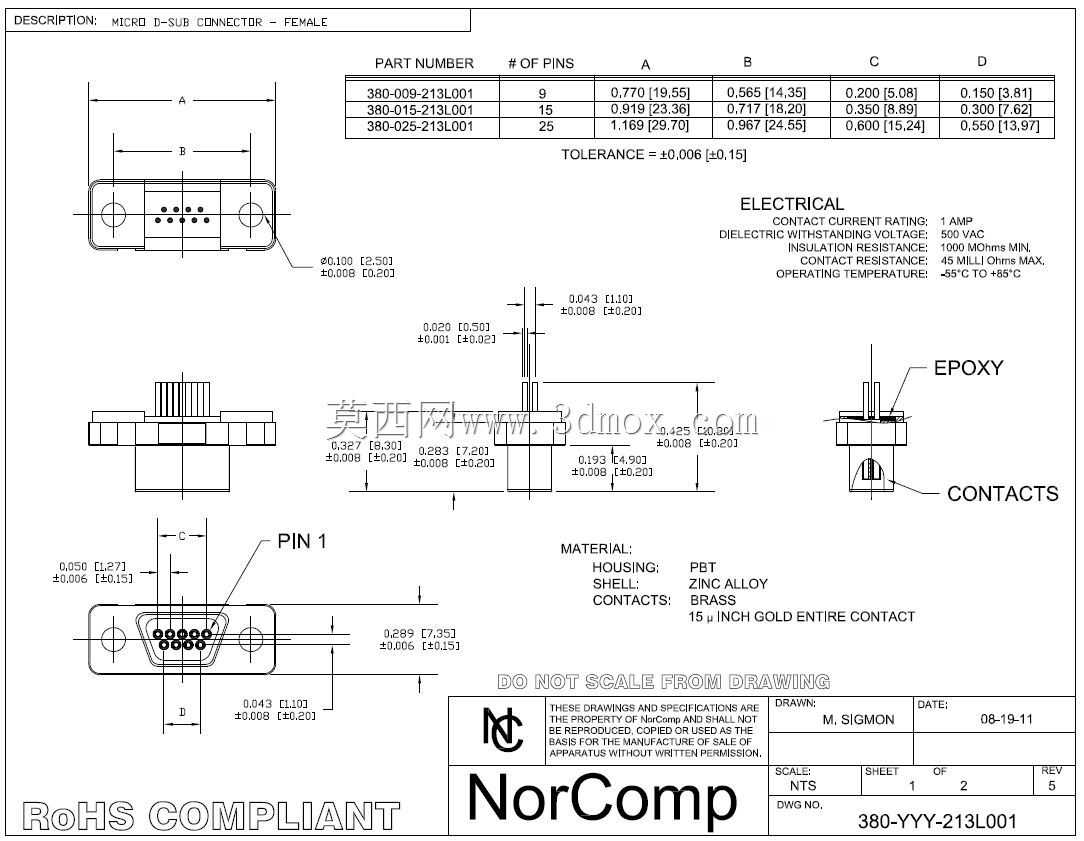

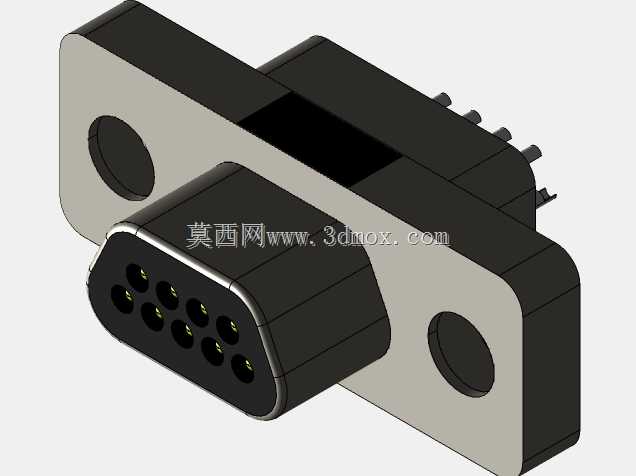

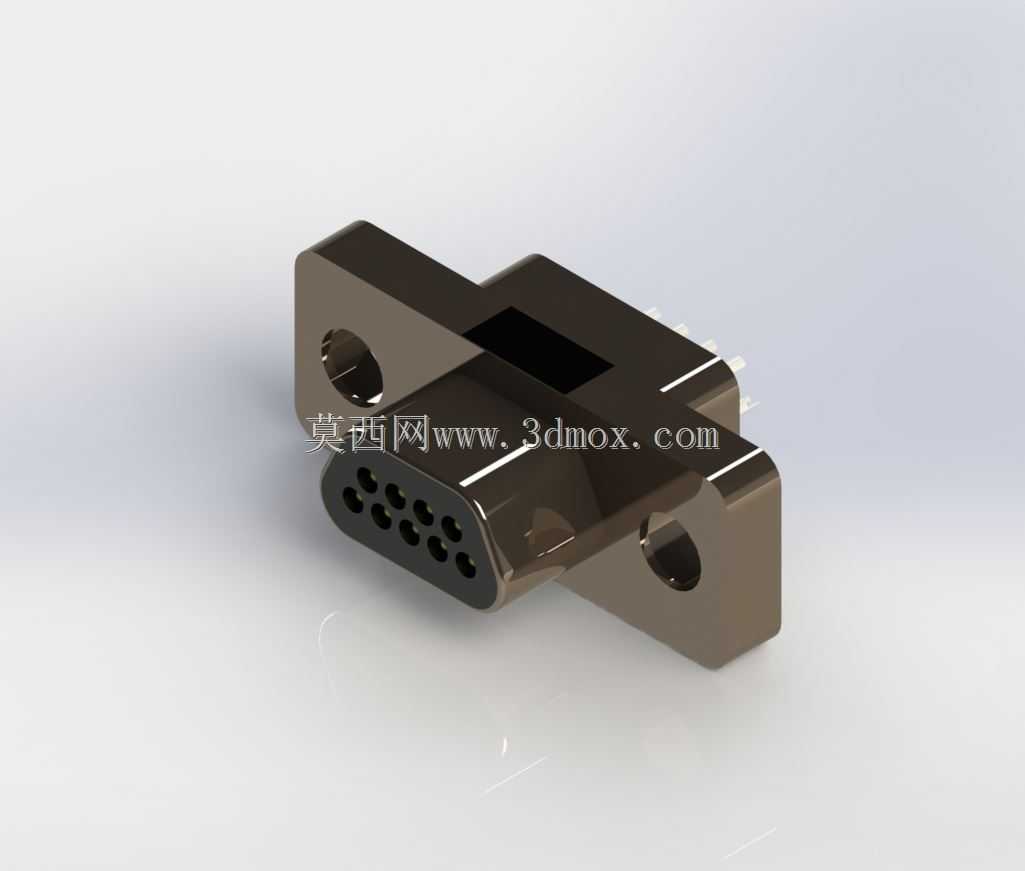

　　做机载、便携测控类板卡设计的工程师，对Micro-D系列连接器不会陌生，这类接插件从诞生之初就是为了应对高振动、小安装空间的严苛工况，相比常规D-sub连接器，它的销钉间距压缩到1.27mm，整体体积缩小近六成，却能保持同等针数下的接触可靠性，在航天机载设备、便携测试仪器、工业嵌入式控制板上的应用占比逐年提升。这次建模的9路公壳连接器，是板端垂直安装的型号，带成型插座引脚，设计阶段首先要卡准PCB安装的边界尺寸：两侧带安装孔的固定耳是核心定位基准，安装孔中心距要匹配行业通用的Micro-D9安装规范，避免出现板上开孔后装不上、固定耳和周边贴片元件干涉的问题。从结构功能来看，这款连接器的金属外壳做了直角弯折成型，外壳本身兼顾屏蔽和结构固定双重作用，前端的插合面做了精准的导向倒角，插合时能自动校正0.3mm以内的对位偏差，避免插针因为硬插出现弯折变形。插合面的9个接触件孔位按照3排排布，每排3个孔位，孔位公差控制在0.05mm以内，保证和母头对插时每一个引脚都能精准贴合，接触电阻稳定在毫欧级，满足低速信号、小功率供电的传输需求。设计建模的时候，首先要区分公壳的插合端和焊接端：插合端的外壳凸台尺寸要严格匹配Micro-D的接口标准，凸台高度要保证插合后外壳能完全包裹母头的插合面，形成连续的屏蔽腔体，减少外界电磁干扰对信号传输的影响；焊接端的引脚是成型的插座引脚，引脚伸出长度要适配1.6mm标准厚度的PCB，过波峰焊时引脚刚好穿过板上的过孔，露出焊盘的长度控制在1.2-1.5mm，既保证焊锡能充分浸润形成可靠焊点，又不会因为引脚过长导致焊后剪脚工序额外增加工时，也避免引脚过长和板下的结构件、屏蔽罩出现短路风险。两侧的固定耳上的安装孔是沉孔设计，适配M2规格的固定螺丝，沉孔深度要保证螺丝拧入后螺丝头完全沉在固定耳表面以下，不会突出外壳影响插合，固定耳和外壳主体的连接位置做了圆角过渡，避免冲压成型时出现应力集中，在高振动工况下出现固定耳断裂的问题。实际选型应用中，这类连接器多用于板间低速信号传输、小电流供电回路，比如嵌入式采集板的信号引出端口、便携检测设备的外接信号接口，相比普通的排针排母连接，它带金属外壳屏蔽，抗干扰能力更强，同时带螺丝固定结构，插合后不会因为设备移动、振动出现松脱，连接可靠性远高于无固定的板对板接插件。

　　建模过程中要特别注意几个容易出错的尺寸边界：首先是连接器整体的高度，从PCB板面到插合面顶端的高度要控制准确，因为很多设备的外壳面板上会开对应的连接器伸出孔，如果高度尺寸偏差超过0.2mm，就会出现面板装好后连接器凹在面板内或者突出过多影响外观的问题；其次是引脚的位置度，9个引脚相对于安装孔的位置度公差要控制在0.1mm以内，否则过波峰焊时会出现引脚偏出焊盘、虚焊的问题；另外外壳的壁厚要保持均匀，常规这类连接器的金属外壳壁厚在0.3mm左右，建模时如果壁厚不均，后续做有限元分析时会出现应力集中的误判，也不符合实际冲压零件的工艺特性。

　　还有一个容易被忽略的细节是插合面的密封槽设计，部分带密封要求的型号会在插合面开一圈密封胶圈槽，这款基础型号虽然不带密封结构，但插合面的平面度要求很高，要保证和母头插合后接触面缝隙均匀，减少电磁泄漏。在做整机结构布局时，要给连接器周边预留足够的操作空间：插合方向前方要预留至少20mm的操作空间，方便人手插拔连接器，两侧固定螺丝的位置要预留螺丝刀操作的空间，避免螺丝拧动时和周边元件干涉。另外，焊接端的引脚排布要和PCB上的走线方向匹配，引脚的出线方向是垂直于板面，所以PCB上对应的焊盘走线要尽量从引脚侧面引出，避免从引脚正下方走线导致焊盘和走线连接不可靠。

　　这类连接器的接触件通常采用铜合金镀金处理，建模时虽然不需要体现镀层厚度，但要保证接触件的孔径尺寸准确，因为公针的直径是0.3mm，对应的母端插孔孔径要和公针过盈配合，保证接触压力足够，在振动工况下不会出现接触瞬断的问题。很多新手工程师建模时容易把公头母头的插合方向搞反，这款是公壳连接器，也就是外壳是凸台结构，对应的母头外壳是凹腔结构，建模时要反复核对插合面的尺寸，避免出现公母无法适配的问题。另外，两侧固定耳的安装孔是通孔设计，安装时可以从正面拧螺丝到板上的压铆螺母柱上，也可以从板背面穿螺丝固定，建模时要保证安装孔的同轴度，不管从哪个方向穿螺丝都能顺利穿过，不会出现卡滞。
