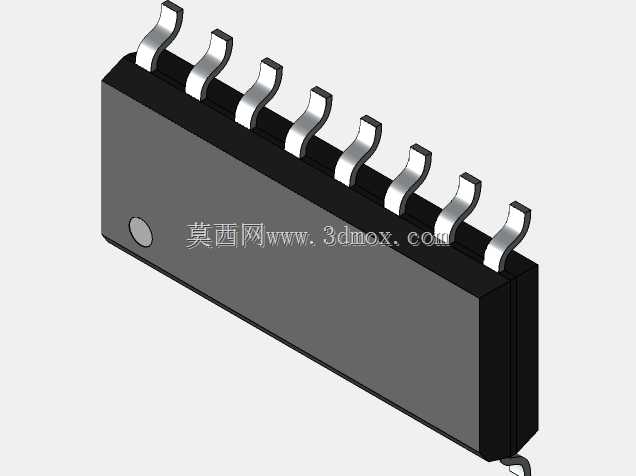

SOIC-16表面贴装IC封装三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程里，SOIC-16这类小外形集成电路封装的三维建模精度，直接决定了SMT产线钢网开孔、贴片吸嘴选型、回流焊治具设计的容错空间，很多刚入行的结构工程师容易忽略这类表贴器件的引脚共面度、塑封体拔模斜度对装配的影响，往往在样机试产阶段才发现引脚虚焊、器件与周边结构件干涉的问题。

　　这个封装的三维结构还原完全遵循JEDEC相关标准的尺寸边界，塑封主体采用哑光黑色工程塑料材质的实体建模，侧面预留了符合行业规范的0.1mm左右拔模斜度，避免建模时做成垂直直壁导致后续生成工程图时不符合注塑加工的实际工艺特征；本体一端的圆形定位标记做了0.05mm的下沉凹陷处理，和真实器件的激光打标定位点特征完全一致，能帮助PCB布局工程师快速识别引脚1的位置，避免装配时器件反向。

　　两侧共16个鸥翼型引脚的建模是整个结构的核心，每个引脚的弯折弧度、根部与塑封体的衔接位置、引脚末端的共面度公差都做了精准还原，引脚厚度控制在0.2mm左右，伸出塑封体的长度、引脚间距严格匹配1.27mm标准节距，不会出现建模时引脚间距偏差导致的PCB封装焊盘匹配错误。做结构设计时要注意，这类封装的引脚末端距离PCB板面的高度通常在0.1-0.2mm区间，三维建模时如果把这个高度做的过大或过小，都会导致后续做板级装配仿真时，焊锡厚度的计算出现偏差，直接影响DFM可制造性分析的结果准确性。

　　从安装边界来看，SOIC-16封装的塑封体宽度通常在3.9mm左右，本体长度约10mm，不含引脚的本体高度在1.4mm上下，在做PCB布局的空间预留时，除了要避开器件本体的投影区域，还要在引脚外侧预留至少0.5mm的焊盘外伸空间，同时器件上方如果有结构压条、散热片或者外壳筋位，要预留至少0.3mm的安全间隙，避免回流焊后器件被结构件压到导致引脚变形。很多工程师在做紧凑型工控板设计时，容易把周边电容、电阻的焊盘和SOIC器件的焊盘距离设的过近，借助精准的三维模型就能在设计阶段直接排查出这类间距不足的问题，减少打样后的改板次数。

　　从实际应用场景来说，这类16引脚的SOIC封装广泛用于运算放大器、接口芯片、小型逻辑器件、电源管理芯片的封装，在工业传感器信号调理板、家电主控板、车载小信号处理模块上的应用占比非常高，做整机结构设计时，这类表贴器件不需要预留通孔插装的过孔空间，能大幅压缩PCB的布线面积，但也要注意在器件下方尽量不要布置过孔或者走线，避免焊接时焊锡流到背面造成短路。建模时特意还原了引脚表面的金属光泽质感和塑封体的哑光质感差异，能让后续做产品渲染、装配爆炸图的时候更贴近真实物料的视觉效果，方便和采购、产线人员做技术沟通时减少认知偏差。

　　另外在做热设计相关的仿真分析时，这个模型的塑封体导热系数、引脚金属导热参数都可以直接赋予对应材料属性，因为模型的实体结构是完全闭合的，不会出现破面、重叠面导致的仿真网格划分错误，能直接导入到热仿真软件里做板级温度场分析，评估芯片满负载工作时的塑封体表面温度是否在器件允许的工作范围内。很多网上下载的免费模型往往忽略引脚根部和塑封体结合处的圆角特征，容易在做应力仿真时出现应力集中的错误结果，这个模型在引脚和塑封体衔接的位置做了微小的圆角过渡，完全匹配真实器件的注塑包封结构，能让后续的结构应力分析、跌落仿真的结果更贴近实际测试值。
