四孔法兰安装SMA公插孔射频连接器

　　在射频微波测试、通信设备集成、高频信号传输链路搭建的场景里，这类带四孔法兰盘的SMA公插孔连接器是高频信号转接的核心基础部件，日常选型中经常会碰到需要在设备金属面板、屏蔽腔体壁上做同轴信号引出或接入的需求，这款结构的连接器刚好适配这类面板固定的安装场景。从实际使用场景来看，这类连接器常被用在射频测试仪器的面板信号端口、通信基站内部射频模块的信号引出端、工业高频控制设备的同轴信号接口，甚至是部分高频医疗检测设备的信号传输节点上，核心作用是实现高频同轴信号的低损耗转接，同时依靠法兰结构保证连接后的结构稳定性，避免线缆拉扯导致的接口松动、信号传输中断问题。

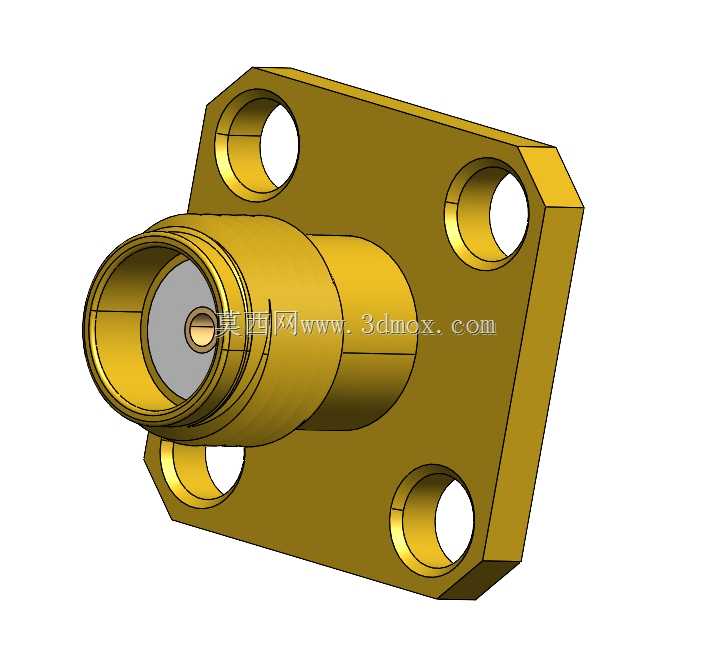

　　从功能特性上看，这款连接器采用公插孔中心焊接结构，中心接触件适配标准SMA公头的插针，焊接式的中心连接方式相比压接结构，在高频段下的信号驻波比表现更稳定，适合DC到18GHz频段范围内的信号传输场景，黄铜基材的本体经过镀金处理后，既保证了接触件的导电性能，也提升了接头的抗锈蚀能力，长期在工业环境下使用也能维持稳定的接触电阻。四孔法兰的安装结构相比螺纹锁紧的穿墙式SMA接头，安装效率更高，不需要在面板背面预留拧螺母的操作空间，只需要在面板上对应位置加工四个安装过孔以及中心的信号过孔，从正面穿入螺丝即可完成固定，对于内部空间紧凑的射频腔体、屏蔽盒来说，这种安装方式能大幅节省内部结构空间，也方便后期维护时的拆装更换。

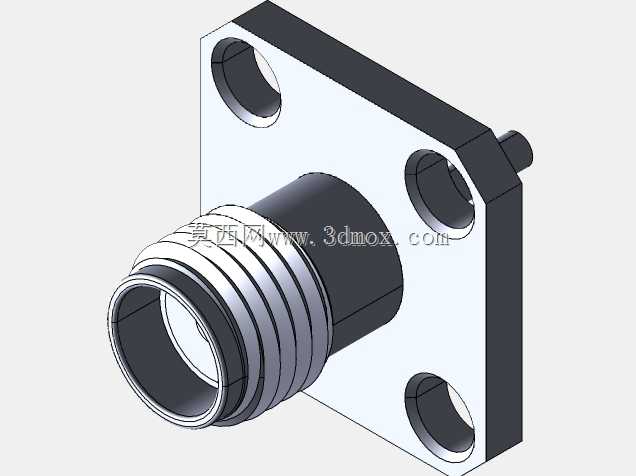

　　设计思路上，这款连接器的法兰盘做了切角处理，不是完整的方形结构，四个角的切边可以避免安装时和面板上的其他相邻部件产生干涉，同时也能在一定程度上减轻接头自身重量。法兰盘上的四个安装孔采用对称分布设计，孔位公差按照射频连接器的通用安装标准设定，和市面上同规格的四孔法兰SMA接头安装尺寸完全兼容，替换时不需要重新加工面板孔位。中心插孔的接触段采用弹性开槽结构，插入公头插针时能保证足够的接触正压力，避免频繁插拔后出现接触不良的问题，绝缘子部分采用低介电常数的高频材质，保证特性阻抗稳定在50Ω，匹配常规射频系统的阻抗要求，减少信号反射。

　　从安装边界尺寸来看，这款连接器的法兰盘边长为标准的8.6mm规格，四个安装孔的中心距为6.35mm，适配M2.5的安装螺丝，中心插针的轴线距离法兰安装面的突出长度控制在合理范围，安装后面板内侧的接头本体长度较短，不会占用过多腔体内部空间，适配厚度1mm到3mm的金属面板安装，面板上的中心过孔建议加工直径4.2mm，既可以保证接头本体顺利穿过，也能和接头的屏蔽台阶配合，实现面板处的电磁屏蔽连续性，减少信号从安装缝隙处的泄漏。建模过程中需要注意法兰安装孔的倒角处理，避免安装时螺丝刮伤法兰镀层，中心插孔的内孔尺寸、开槽深度需要严格按照SMA接口的标准尺寸建模，保证和标准公头对接时的插拔力在规范范围内，外导体的配合台阶尺寸需要控制公差，保证对接后外导体的接触连续性，降低高频段的插入损耗。
