立式多级管道增压升压泵三维结构设计

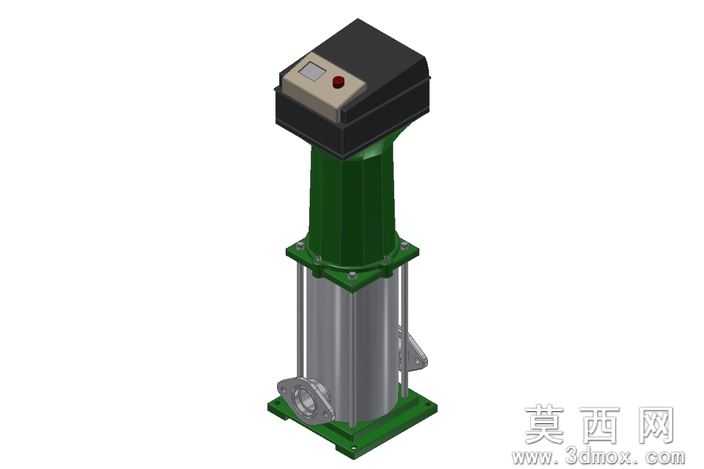

本作品为立式多级结构的升压泵三维建模设计，整体采用立式同轴布局，建模过程中严格遵循立式离心泵的结构设计规范，从底部基座到顶部电控单元逐层完成零件建模与装配约束搭建。底部采用方形铸铁材质安装基座，预留标准螺栓安装孔位，建模时还原了基座的加强筋结构与进水流道的圆弧过渡特征，保证流体进入泵腔时的流态平稳。泵体中段采用不锈钢冲压成型的多级叶轮腔结构，每一级叶轮与导叶的配合间隙都按照实际工程公差进行参数化建模，叶轮叶片采用扭曲型空间曲面设计，建模时通过曲面放样、边界凸台等特征完成叶片的精准造型，还原了叶片进出口安放角的设计细节，保证流体在多级叶轮间逐级获得能量提升，实现升压功能。中段泵筒外侧设置绿色喷塑的金属防护套，建模时还原了防护套与上下法兰的连接螺栓阵列、定位凸台等细节，同时预留了接线盒的安装位置。顶部为黑色工程塑料材质的电控安装盒，盒体表面设置红色急停按钮与状态指示灯，建模时还原了盒体的卡扣装配结构、接线端口的防水密封槽细节，电控盒与泵轴的连接部位设置机械密封结构，建模时还原了动环、静环、弹簧补偿件的装配关系，保证泵运行时的轴封无泄漏。整体装配过程中严格按照实际装配顺序添加同轴、重合、距离等配合约束，所有运动部件预留合理的运动间隙，可直观展示泵轴带动多级叶轮旋转的运动状态。材质渲染阶段，为铸铁基座赋予深灰色铸铁纹理材质，添加铸造表面的细微粗糙质感；为不锈钢泵筒与叶轮赋予镜面不锈钢材质，还原金属抛光后的反光效果；为防护套赋予哑光绿色喷塑材质，添加细微的颗粒质感模拟喷塑表面效果；为电控盒赋予哑光黑色工程塑料材质，按钮部分分别赋予红色塑料与灰色橡胶材质，指示灯赋予半透明透光材质。渲染时采用工作室环境光，添加柔和的阴影效果，清晰展示各部件的结构层次与材质差异，整体模型结构完整，细节还原度高，可用于泵类产品的结构展示、装配教学、方案演示等场景，能够直观呈现立式多级升压泵的内部构造与工作原理，帮助观者快速理解多级升压的结构逻辑。
