施耐德230V嵌入式墙面电源插座结构

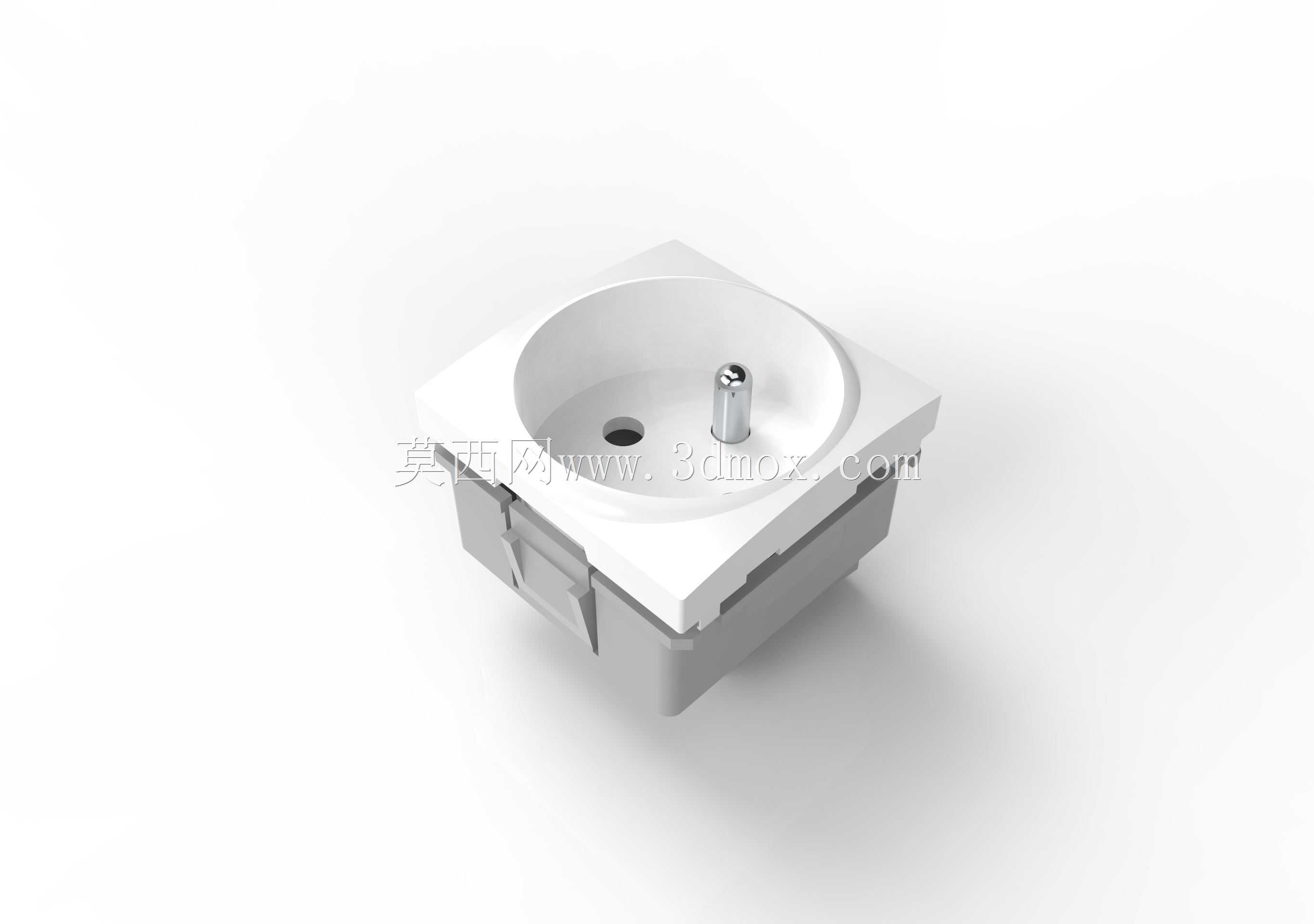

　　这款墙装电源接插件主要面向民用住宅、商用办公空间的低压配电末端场景，适配交流230V供电回路，为各类用电设备提供可靠的市电接入端口，常见于室内墙面暗装布线系统，和标准86型暗装底盒配合完成装配。从结构设计来看，整体采用方形嵌入式安装构型，外露面板部分为平整方形轮廓，边缘做了细微的倒角处理，安装后和墙面贴合度较好，不会出现突出墙面过多的突兀感，面板中心设置圆形的插套容纳腔，适配对应制式的插头插入，接地极采用居中突出的金属圆柱结构，零火线极则隐藏在腔体内对应的开孔位置，插入插头时可以先完成接地极的导通，再接通零火线，从结构层面降低插拔过程中的触电风险。

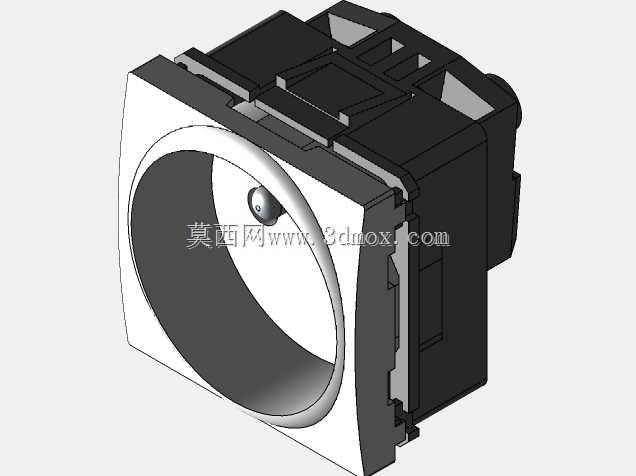

　　后部的接线基座部分采用阶梯式的卡扣结构，侧面设置弹性卡爪，装入暗装底盒时可以依靠卡爪的弹性形变卡紧在底盒的安装位上，不需要额外的固定螺丝也能实现预固定，降低现场安装的操作难度，接线端设置在基座后部，预留了足够的接线空间，方便电工完成导线压接操作，不同极性的接线位之间设置了绝缘隔筋，避免接线过程中导线裸露部分意外搭接造成短路隐患。设计过程中优先考虑了安装适配性，整体安装深度控制在常规暗装底盒的容纳范围内，不会因为深度过大导致底盒内导线挤压过度，面板的外轮廓尺寸和同系列的开关、弱电插座保持一致，多联并排安装时可以保持外观的整齐统一，面板表面采用哑光阻燃工程塑料材质，日常使用中不易残留指纹，同时具备一定的耐刮擦性能，长期使用也不会出现明显的外观磨损。

　　插套部分采用高弹性铜合金材质，表面做镀镍处理，既可以保证插头插入后的接触压力，降低接触电阻避免接插部位发热，也能提升抗氧化性能，延长产品的实际使用寿命，插套和基座之间采用过盈配合加定位筋的固定方式，多次插拔后也不会出现插套移位、松动的问题。从实际使用的角度出发，这款插座的插合面设置了细微的导向弧度，插头插入时不需要完全精准对位，顺着弧度就能顺利滑入插套位置，日常插拔操作的手感顺畅，不会出现卡滞、插拔力过大的问题，面板和基座之间采用卡扣式连接，后期需要检修维护时，可以用平口工具沿面板边缘的拆卸缺口轻轻撬动就能拆下面板，不需要整体撬出插座基座，降低维护操作对墙面装饰层的破坏。

　　在结构建模过程中，需要重点关注几个关键尺寸的公差配合：首先是接地极和零火线极的相对位置公差，必须严格对应插头的极位尺寸，否则会出现插头无法插入或者接地极接触不良的问题；其次是侧面卡爪的弹性形变量，既要保证安装时的卡紧力足够，不会因为长期使用出现插座松动脱出的问题，也要避免卡爪过硬导致安装时需要过大的按压力，造成基座变形；另外面板和基座的配合间隙需要控制在合理范围内，既不能间隙过大影响外观，也不能间隙过小导致温度变化时塑料件膨胀出现装配应力。这款插座的结构设计充分考虑了现场安装、日常使用、后期维护全流程的需求，没有多余的冗余结构，各个部件的功能划分清晰，绝缘防护结构到位，能够满足低压配电末端的用电安全要求，对应的三维模型完整还原了各个部件的装配关系、卡扣细节、极位位置，可以直接用于同类型插座产品的结构参考、配电系统的BIM建模、电气安装场景的可视化演示等场景，建模过程中对插套的弹性结构、卡爪的让位空间都做了准确的还原，能够直观展示产品的内部结构和安装逻辑。
