美标两扁一圆电源插头结构设计

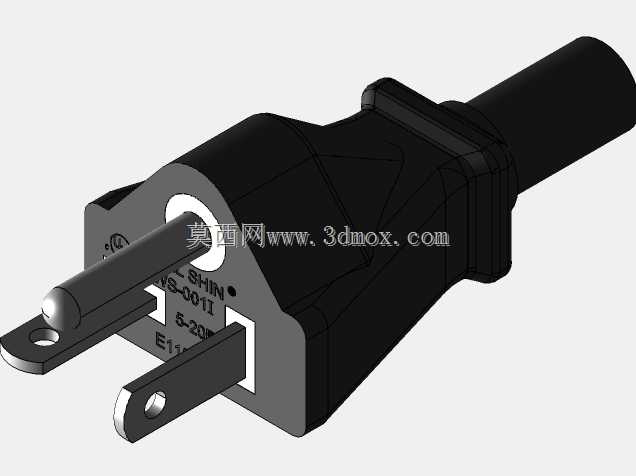

　　这款电源接插件属于北美规格的NEMA 5-20P制式插头，额定适配20A 125V的交流供电场景，常见于工业测试设备、大功率桌面办公机具、小型工业电动工具的供电输入端，也会配套在出口北美市场的商用厨电、医疗辅助设备的电源引线上，作为设备端与墙面市电插座的连接载体。从结构设计逻辑来看，整个壳体采用前后分模的注塑结构，后端出线位置做了多级阶梯式的防弯折护套，避免电源线在拖拽、反复弯折的过程中出现线芯断裂、护套破损的问题，护套的锥面过渡角度经过反复调整，既保证出线位置的弯曲余量，又不会因为过度柔软导致插头插入后根部受力歪斜。

　　插脚部分采用黄铜基材镀镍的工艺处理，其中接地插脚为带安装孔的扁圆结构，比两个载流插脚更长，保证插入时先接通接地回路，拔出时最后断开接地，满足电气安全的强制要求；两个载流插脚其中一个做了宽度差异化设计，避免极性反接，插脚根部与壳体的配合位置做了定位凸台，插脚压接导线后嵌入壳体内的定位槽，不会在插拔受力时出现转动、退针的问题。壳体的合模位置做了错位止口设计，装配后通过超声波焊接完成封装，壳体表面的防滑筋位分布在两侧握持区域，插拔时手指施力不会打滑，同时筋位的高度控制在0.8mm，既保证摩擦力又不会在注塑时出现缩痕影响外观。

　　从安装边界尺寸来看，插脚的中心距严格遵循NEMA标准的尺寸公差要求，接地插脚中心到两个载流插脚中心的距离控制在标准公差带内，保证和对应规格插座的插拔配合间隙在合理范围，插入后不会出现松脱、过紧难以拔出的问题；插头整体的最大外径控制在32mm以内，长度从插脚顶端到出线护套末端约75mm，适配常规的设备电源走线空间，不会因为插头体积过大遮挡相邻的插座接口。内部的导线压接位置预留了足够的空间，可适配12AWG到16AWG的多股铜芯电源线，线档位置做了倒刺结构，电源线装入后通过压线片固定，能承受不小于150N的轴向拉力，满足电源线拉扭测试的安全要求。

　　在建模过程中，所有插脚的配合面都预留了0.15mm的装配间隙，壳体的焊接筋位高度设计为0.6mm，焊接后溢料不会溢出到壳体外表面，插脚穿出壳体的位置做了0.2mm的凸台封胶位，避免日常使用中液体、灰尘从插脚缝隙进入壳体内部造成绝缘失效。这款插头的结构设计没有多余的装饰性特征，所有的外形结构都服务于功能需求，侧面的标识区域预留了激光打标的平面位置，可印制规格参数、认证标识等信息，标识区域的平面度控制在0.1mm以内，保证打标字符清晰完整。出线位置的内孔做了多道环形密封槽，配套电源线穿入后打胶密封，可达到基础的防泼溅能力，适配车间、商用厨房等存在少量液体飞溅的使用场景。
