板载直插式直流电源插孔结构设计

　　做消费类电子、小型工控板卡的结构设计时，板载直流电源插孔是绕不开的接插件选型项，很多新手工程师在布局阶段直接调用通用模型，往往到打样阶段才发现安装干涉、端子对位偏差的问题，要么是外壳开孔和插座本体不匹配，要么是焊盘位置和插脚对不上，拖慢整个项目的打样进度。这次的电源插孔结构，是结合实际量产板卡的安装需求、参考实物测绘尺寸重构的，重点解决通用模型和实际安装边界不匹配的问题。

　　从实际应用场景来看，这类直流电源插孔广泛用在Arduino开发板、小型传感器模块、桌面级外设、低功率工控控制板上，是外接墙插适配器给板上电路供电的核心接口，日常使用中需要承受反复插拔的侧向力，同时要满足波峰焊或者回流焊的装配公差要求，不能出现插脚过短导致虚焊、本体过高顶到外壳的问题。很多开源模型只做了外观曲面，忽略了插脚的实际伸出长度、焊盘对应的定位尺寸，结构工程师调用后还要反复核对尺寸修改，反而增加了工作量。

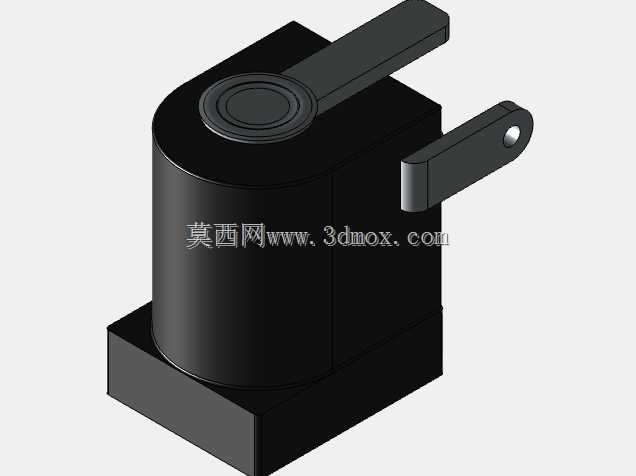

　　设计思路上没有追求完全复刻原厂的端子内部弹片结构——毕竟对于做整机外壳设计、PCB布局的工程师来说，内部导电结构不属于需要干涉检查的范畴，反而外部安装边界、插脚定位尺寸、本体外形公差是核心需求。整个模型的外部轮廓严格按照实物测绘的尺寸搭建，包括圆柱插孔段的外径、方形安装座的长宽高、插脚的间距与伸出长度，都和实际量产元件的安装尺寸保持一致，在PCB布局时直接调用就能确定开孔位置，不需要反复调整元件占位。

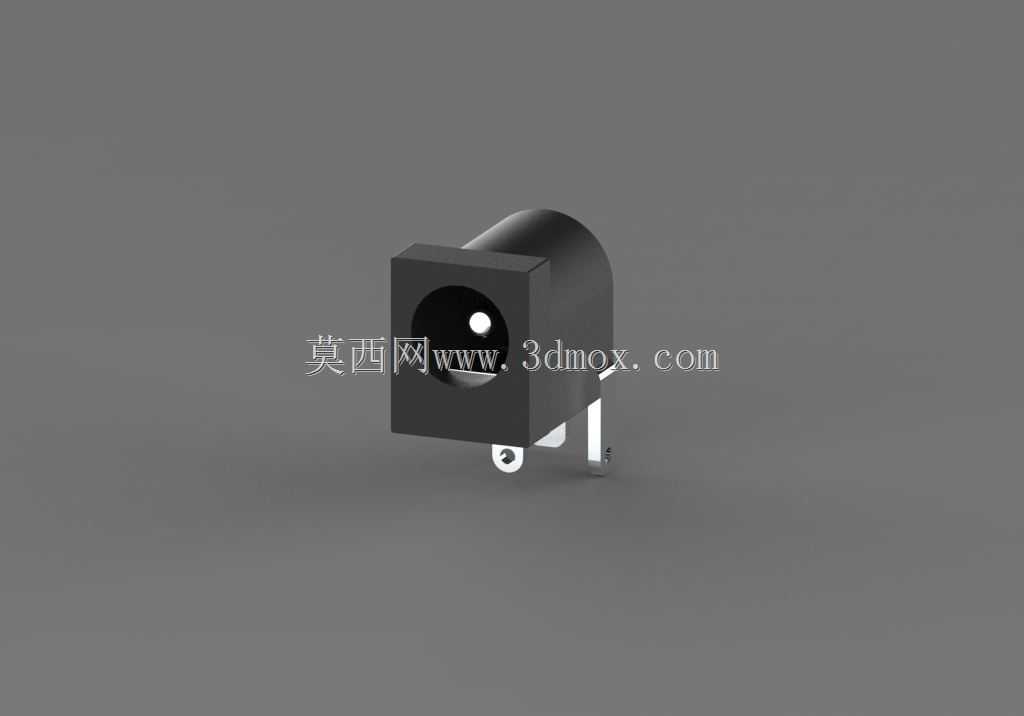

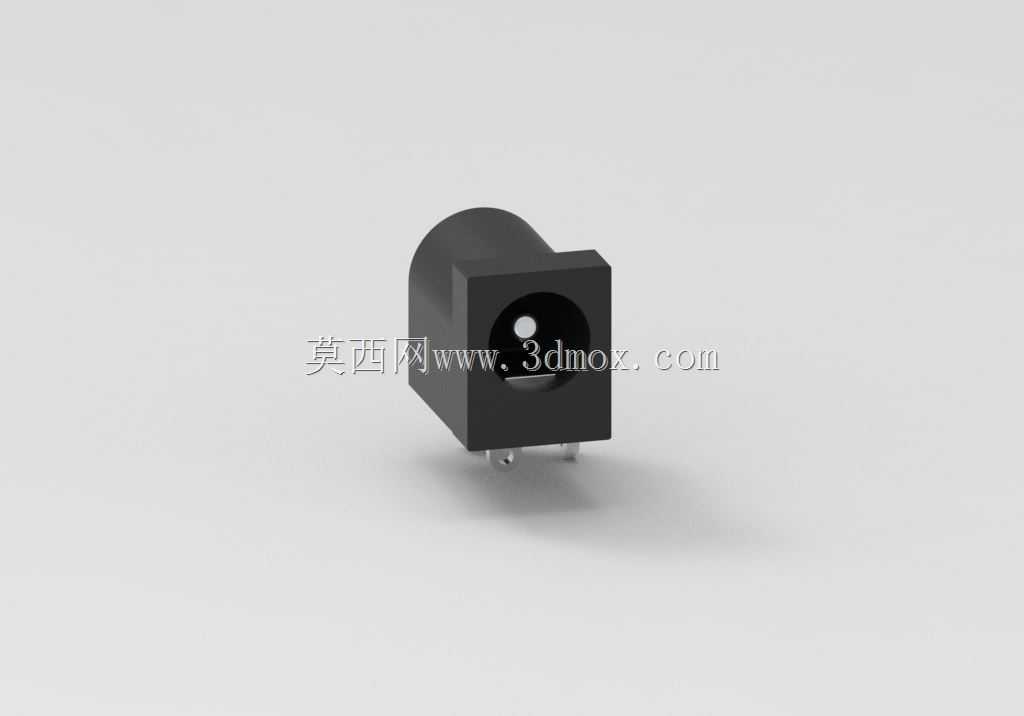

　　外形尺寸与安装边界方面，这款电源插孔采用卧式板载安装方式，方形底座贴合PCB板面，两个固定插脚从底座底部垂直伸出，对应PCB上的两个安装焊盘，插孔的中心高度、底座到插脚末端的距离都按照常规板载元件的安全距离设置，不会和周边的贴片电容、电阻产生干涉。插孔的内孔尺寸适配常规的5.5*2.1mm直流电源插头，也就是市面上绝大多数通用直流适配器的插头规格，外壳开孔时只需要按照圆柱段的外径预留0.1-0.2mm的装配间隙即可，不需要额外做避让结构。

　　实际建模过程中特意简化了内部非必要的细节，比如内部的导电弹片、绝缘衬套这些不影响外部装配检查的结构都做了省略，一方面能降低模型的文件体量，调用的时候不会卡顿，另一方面也避免了无关细节干扰结构检查。对于做产品外壳设计的工程师来说，只需要确认插座本体的外形和外壳开孔的匹配度、插脚和PCB焊盘的对位精度就足够了，内部结构不会影响整机的装配关系。

　　需要注意的是，这个模型的外部尺寸精度可以满足布局、外壳设计的需求，但端子的细节公差不适合用来做插座本身的开模生产，如果是要生产电源插座本身，还需要对接元件厂商拿到详细的端子弹片尺寸、材料公差要求。但对于绝大多数做整机设计、板卡布局的工程师来说，这个模型的精度完全可以满足日常的设计需求，不用再自己花时间测绘元件，能节省不少前期建模的时间。

　　在PCB布局阶段调用这个模型时，可以直接把插脚位置和封装库的焊盘对齐，检查周边元件的高度是否超过插座本体的高度，避免后续装配时出现元件顶到外壳、或者和插头插拔产生干涉的问题。做外壳设计时，直接提取圆柱段的外圆面作为开孔参考，预留合适的装配间隙就能保证插头顺利插入，不会出现开孔偏位导致插头插不到位的情况。日常做方案评审时，用这个模型做装配干涉检查，也能提前发现布局上的问题，减少打样返工的概率。
