四位M4螺钉接线端子结构设计

　　在低压配电、电源类设备的内部布线环节，接线端子的选型与结构合理性直接决定了整机布线的可靠性与后期维护效率，这款四位接线端子的结构设计，正是针对小功率电源回路的分线需求开发，适配M4规格的接线螺钉，单螺钉有效压接行程覆盖9.5mm的接线空间，可稳定压接1.5-6平方毫米的多股铜芯导线，满足常规AC220V、DC24V等小功率电源回路的载流要求。从实际应用场景来看，这类端子常被布置在电源变压器的输出侧、小型工控设备的电源进线端、LED驱动电源的分线位置，替代传统的导线铰接、绝缘胶布包裹的接线方式，既能够避免导线氧化松脱带来的接触不良风险，也能让设备内部布线排布更规整，方便后期检修时的回路识别与线路调整。

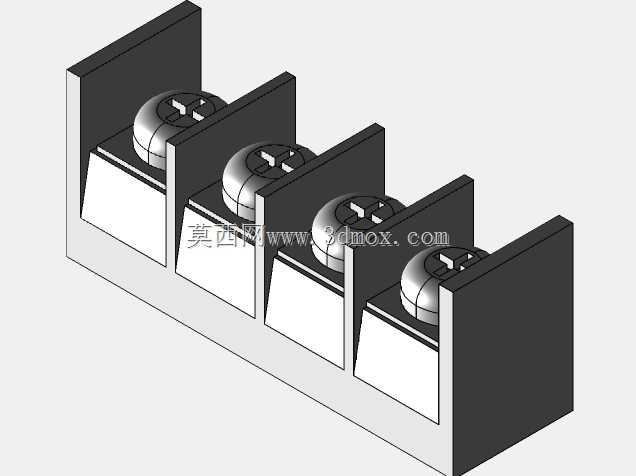

　　从结构设计思路来看，这款端子采用了四位一体式基座加隔栏的结构，相邻接线位之间设置了独立的绝缘隔挡，隔挡高度完全覆盖螺钉接线端的金属裸露部分，能够有效避免不同回路导线的金属部分意外搭接造成的短路故障，这一点在多回路并排接线的场景下尤为重要——很多现场接线作业中，施工人员剥线长度控制不规范，很容易出现铜丝外露的情况，独立隔栏可以从物理层面隔绝不同电位的导体，降低施工失误带来的安全隐患。基座部分采用了绝缘耐温的工程塑料材质，具备足够的结构强度，在螺钉拧紧压接导线的过程中不会出现基座开裂、螺纹滑牙的问题，同时材料的耐温特性能够适配电源设备长期工作的温升环境，避免长期受热出现绝缘性能下降、材质脆化的问题。

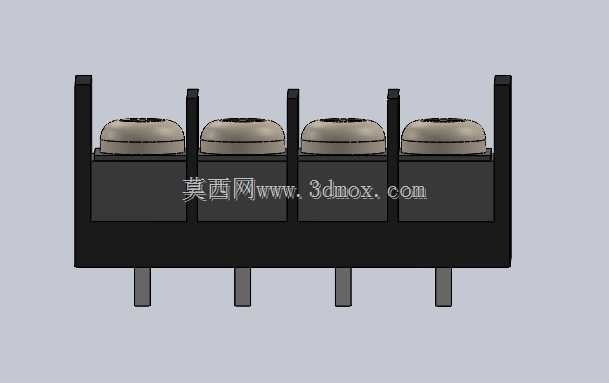

　　在安装边界与尺寸适配方面，这款端子的整体外形为长方体结构，四个接线位沿长度方向等距排布，每个接线位的螺钉中心距保持统一的工业标准间距，既可以通过基座底部的固定孔直接锁附在设备的绝缘安装板上，也能够适配标准导轨的卡扣安装结构，满足不同设备内部的安装空间要求。接线位的导线入口做了倒角导向设计，现场接线时不需要刻意对准孔位，就能快速将剥好的导线插入压接位置，降低现场施工的操作难度。螺钉头部采用十字槽设计，适配常规的十字螺丝刀操作，不需要特殊的专用工具，无论是工厂批量装配还是现场后期维护，都能快速完成接线作业。

　　从功能特性上看，每个接线位的压接区域都做了防滑压纹设计，当螺钉向下压紧导线时，压接面的纹路可以增大与导线铜芯的摩擦力，避免设备运行过程中受振动影响出现导线松脱、接触电阻增大的问题，长期运行下也能保持稳定的接触性能，减少接头发热的风险。端子的整体高度控制在紧凑的尺寸范围内，不会占用过多的设备内部垂直空间，对于内部空间局促的小型电源设备、嵌入式控制装置来说，这类紧凑结构的端子能够有效压缩布线区域的占用空间，让设备整体结构设计更紧凑。在实际选型应用中，这类四位端子可以同时完成火线、零线、地线外加一个备用回路的接线需求，刚好覆盖小功率单相电源设备的接线需求，不需要额外拼接多组端子，减少了安装配件的数量，也降低了多点连接带来的接触故障概率。

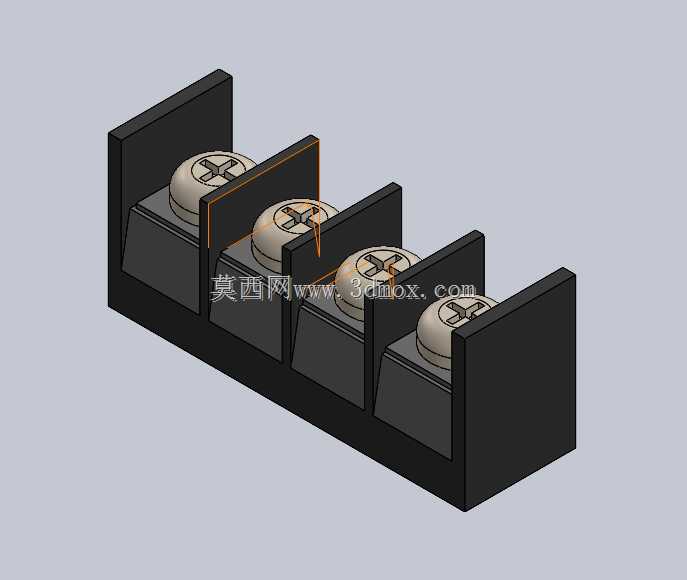

　　在三维建模的细节处理上，这款端子的模型完整还原了隔栏的倒角、螺钉头的槽型、基座底部的安装结构、导线入口的导向特征，所有配合尺寸都按照实际工业产品的公差要求做了适配，在做设备整体装配模拟时，可以直接导入模型完成布线干涉检查，验证端子与周边元器件、外壳结构的安全距离是否符合电气安规要求，避免实际生产装配时出现端子与其他部件干涉、接线空间不足无法操作螺丝刀拧紧螺钉的问题。对于结构设计人员来说，这类精准的端子模型可以直接用于电源类产品的内部布局设计，不需要自行测绘建模，能够大幅缩短产品开发阶段的结构设计周期，同时也能在设计阶段就提前验证接线操作的空间是否充足，优化设备内部的元器件排布方案。
