模制SMD贴片电感器多规格三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片电感器的选型与装配空间校核是电源回路设计中不可跳过的步骤，这类模制SMD电感器作为DC-DC电源回路的核心储能元件，承担着滤除电流纹波、稳定输出电压、抑制电磁干扰的作用，广泛应用在便携设备主板、工控驱动板、通讯模块供电回路中，不同封装尺寸的型号对应不同的电流承载能力与电感量参数，需要在PCB设计阶段提前匹配安装空间与焊盘位置。

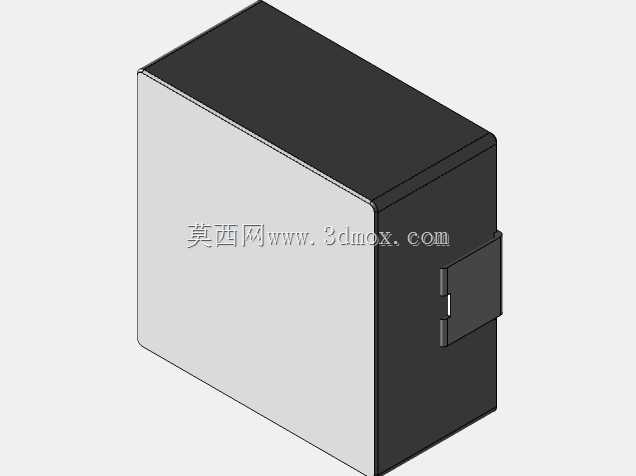

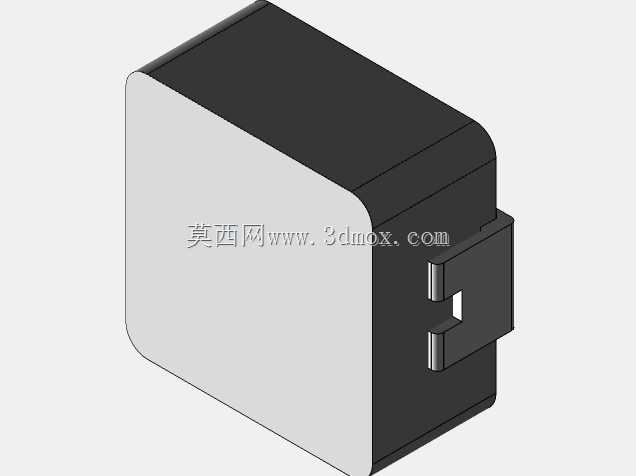

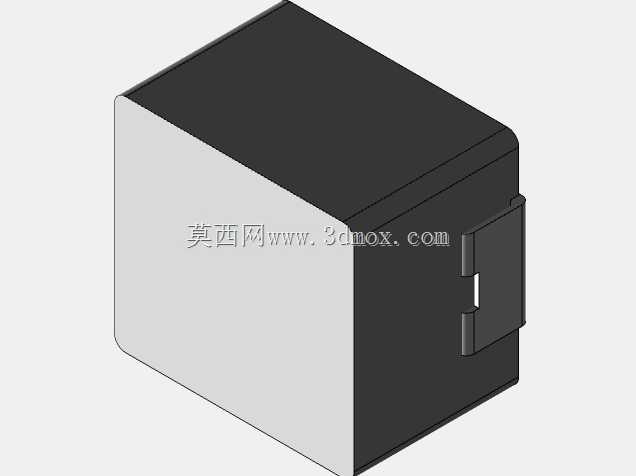

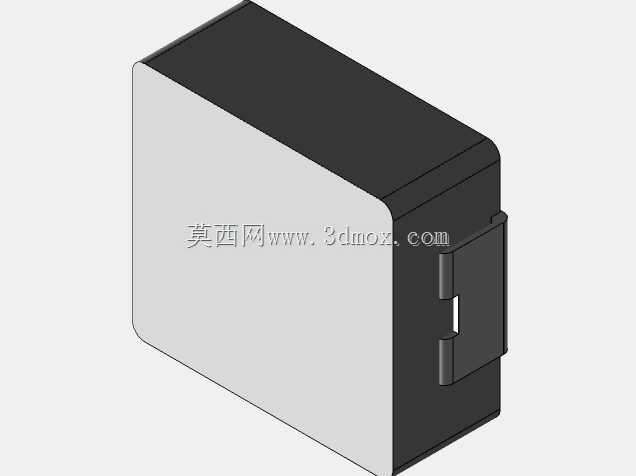

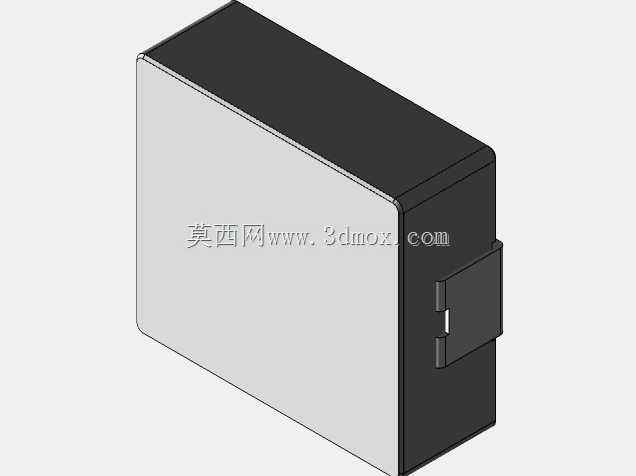

　　本次构建的三维结构覆盖0420、0630、0650、1040、1265等主流模制贴片电感封装，也就是行业内常称的CIP0420至CIP1265、WHC0420-1265系列，建模过程中严格参照各封装的实际外形公差进行绘制，主体采用模压封装的方正结构，顶部与侧面为磁性复合材料模压形成的屏蔽壳体，侧面预留的卡扣式结构对应生产环节的定位基准，底部焊盘的尺寸、位置、突出高度完全匹配SMT回流焊的工艺要求，避免出现建模尺寸与实际物料偏差导致的贴装干涉、焊盘对位不准问题。

　　从设计思路来看，这类屏蔽型贴片电感的外形采用直角倒圆角的方体结构，一方面是模压工艺的成型特性决定，另一方面方正的外形更适合高密度PCB板上的紧凑排布，相邻元件之间可以做到最小安全间距，最大化利用板上空间；全封闭的磁屏蔽结构可以减少电感工作时的漏磁，避免对周边的敏感信号线路、射频模块造成电磁干扰，这也是模制电感相比开放式绕线贴片电感在高密度板卡中应用更广泛的核心原因。建模时特意还原了壳体表面的合模线细节、侧面的定位凹槽特征，这些细节在做整机结构干涉检查时尤为关键——很多工程师在选型建模时忽略这些小的结构凸起，往往会导致PCB装配时电感与上方屏蔽罩、结构壳体发生硬干涉，需要重新改板调整元件位置，拖慢项目进度。

　　不同封装尺寸的电感对应不同的安装边界：0420封装长宽尺寸为4mm×2mm，高度2mm，适合空间极度紧凑的便携穿戴设备供电回路；0630封装长宽6mm×3mm，高度3mm，承载电流能力中等，多用于消费类电子的主电源回路；0650封装高度提升至5mm，电感量与饱和电流参数更高，适合需要大电流输出的电源模块；1040、1265封装尺寸更大，分别对应10mm×4mm、12mm×6.5mm的长宽尺寸，多用于工业控制板卡、车载供电模块这类对电流承载能力要求更高的场景。建模时统一了各型号的坐标基准，将焊盘底面设置为Z轴零点，方便工程师在装配时直接对齐PCB板面，不需要额外调整坐标位置；各封装的焊盘宽度、长度、焊盘间距都严格按照物料手册的推荐焊盘尺寸绘制，在做PCB封装匹配时可以直接参考模型尺寸调整焊盘大小，避免出现焊盘设计过大导致的连锡、过小导致的焊接强度不足问题。

　　在实际工程应用中，这类电感的三维模型除了用于结构干涉检查，还可以用于PCB热仿真环节的模型简化——模制电感的壳体材质导热系数、绕组的发热参数都可以依托精准的外形模型进行赋值，仿真模拟板卡满负载工作时电感的表面温度，评估周边元件的热影响，提前优化散热设计。很多初级工程师在建模时会把电感做成简单的方块，忽略侧面的定位凸起、底部焊盘的突出高度，导致仿真时的热传导路径计算出现偏差，结构检查时也无法发现潜在的干涉问题，最终打样后才发现装配问题，造成不必要的成本浪费。

　　本次的模型构建充分考虑了不同设计场景的使用需求，所有外形尺寸都经过多份物料手册的交叉核对，关键安装尺寸的公差控制在±0.05mm以内，完全满足结构设计、SMT工艺校验、热仿真建模的精度要求，工程师可以直接将对应封装的模型导入设计文件中，快速完成电源回路的元件布局，不需要再花费时间自行建模核对尺寸，大幅提升板卡设计的效率，减少因元件尺寸偏差导致的设计返工。
