微型齿轮减速驱动电机结构设计

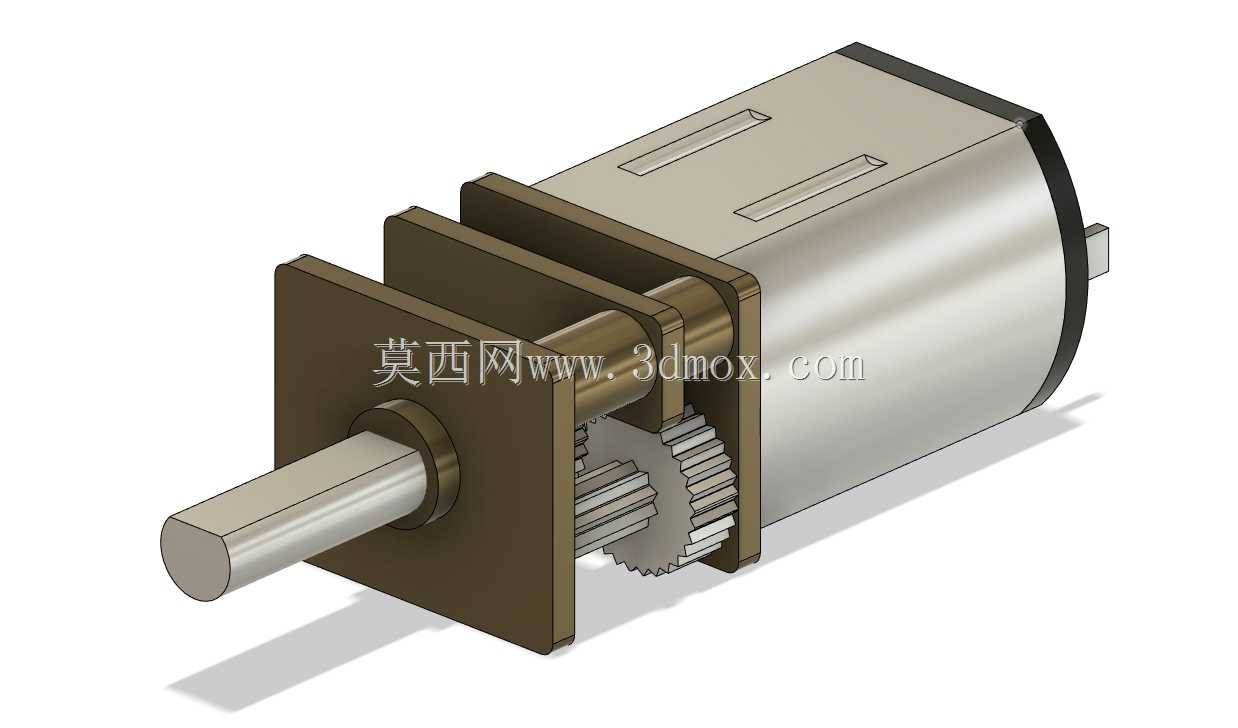

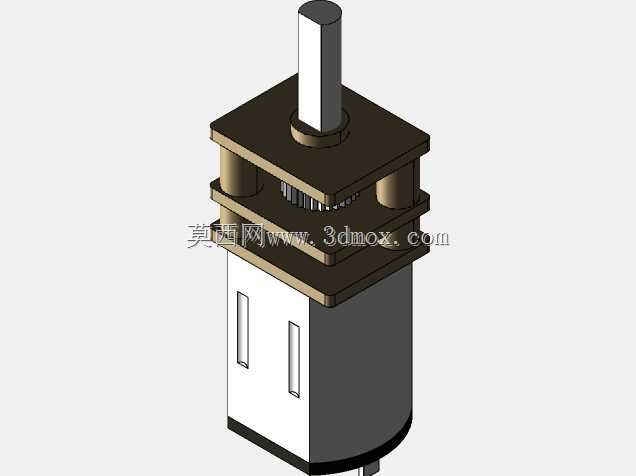

　　做结构设计时，首先要匹配的是安装边界的约束：这类微减速电机的输出轴为单出轴D型切边设计，轴径与伸出长度严格匹配常用小型联轴器、同步带轮的安装孔径，前端安装法兰为方形定位结构，四个安装孔的孔位公差控制在0.02mm范围内，能直接嵌入预设的安装槽位，不需要额外做定位调整，适配PCB板安装、薄壁支架固定等多种安装方式。传动结构的设计逻辑上，没有采用行星齿轮结构，而是用平行轴直齿圆柱齿轮组做三级减速，这种设计的优势在于加工成本更低，传动回差控制在可接受范围内，同时齿轮与电机轴、输出轴的配合都采用过盈加粘接的固定方式，避免长期正反转切换时出现齿轮松脱的问题。这款微型减速驱动单元，核心是将高速微电机的输出转速通过定轴齿轮组做减速增扭，适配各类对安装空间有严格限制、同时需要低转速大扭矩输出的小型驱动场景。日常做小型自动化模组选型时，这类部件的应用覆盖极广，从桌面级小型输送线的从动辊驱动，到智能门锁的锁舌伸缩执行、小型云台的角度调节机构，再到教育类机器人的关节驱动、家用小型电动工具的动力输出端，都能见到同结构产品的身影。

　　电机本体采用常规有刷直流电机的壳体结构，圆柱型机壳的外径与减速箱的安装位做了止口配合，保证电机轴与第一级减速齿轮的同轴度，减少运转时的齿轮偏磨噪音。实际选型应用时，需要注意输出轴的径向负载上限，因为这类微型减速结构的输出轴支撑采用的是粉末冶金含油轴承，没有额外的滚子轴承支撑，不能承受过大的径向力，比如直接驱动重载滚轮、或者用齿轮直接啮合大负载齿条的场景就不适用，更适合通过联轴器连接负载、或者驱动小负载同步带、轻载齿轮的工况。

　　设计建模过程中，齿轮的参数匹配是核心，每一级齿轮的模数都选用0.2-0.3的小模数，齿宽根据减速比做对应调整，第一级与电机轴啮合的小齿轮齿数最少，后续每一级的齿数比根据目标减速比做分配，保证总减速比能覆盖常见的1:100到1:1000区间，适配不同转速需求的场景。壳体部分的设计，减速箱的上下盖板采用冲压薄钢板加工，既保证结构强度，又能最大限度压缩整体厚度，电机尾部的端盖预留了接线引脚的位置，能直接焊接导线或者插装接插件，不需要额外做接线转接。从装配逻辑来看，整个单元的零件数量控制在二十个以内，先将各级齿轮预装在减速箱的固定轴上，再扣合减速箱盖板与电机本体，最后压装输出轴，整个装配流程不需要复杂的工装，适合批量自动化装配。

　　实际使用中，这类微减速电机的运转噪音控制在40分贝以内，适合对噪音有要求的民用、办公类设备场景，同时齿轮组采用润滑脂预润滑，出厂时填充的低温润滑脂能覆盖-10℃到60℃的工作温度区间，不需要后期额外补充润滑，降低了终端设备的维护成本。做三维建模时，需要重点还原齿轮的啮合间隙、各零件的配合公差，比如电机轴与齿轮内孔的配合公差、输出轴与含油轴承的间隙配合、减速箱止口与电机机壳的配合公差，这些细节直接影响后续做装配仿真、干涉检查时的准确性，也能为后续做安装支架设计、负载匹配计算提供准确的尺寸依据。另外，输出轴的D型切边位置需要与安装法兰的定位边做角度对应，方便用户安装时快速定位传动件的周向位置，避免出现安装角度偏差导致的传动卡顿问题。
