230MW低压汽轮机转子定子结构设计

　　在火力发电厂、联合循环电站以及大型工业自备电站的汽轮机组配置中，低压缸作为整套汽轮发电机组的末端做功单元，承担着将中压缸排出的低参数蒸汽热能转化为旋转机械能的核心任务，230MW等级的低压汽轮机转子与定子组件，是匹配中等容量发电机组的核心通流部件，其结构设计合理性直接决定机组的热效率、运行稳定性与大修周期。从实际应用场景来看，该类低压缸多布置于汽机房运转层平台，与中压缸通过联轴器直连，末端驱动发电机转子完成电能输出，部分供热改造机组还会在低压缸抽汽段引出工业抽汽或采暖抽汽，兼顾发电与区域供热需求。

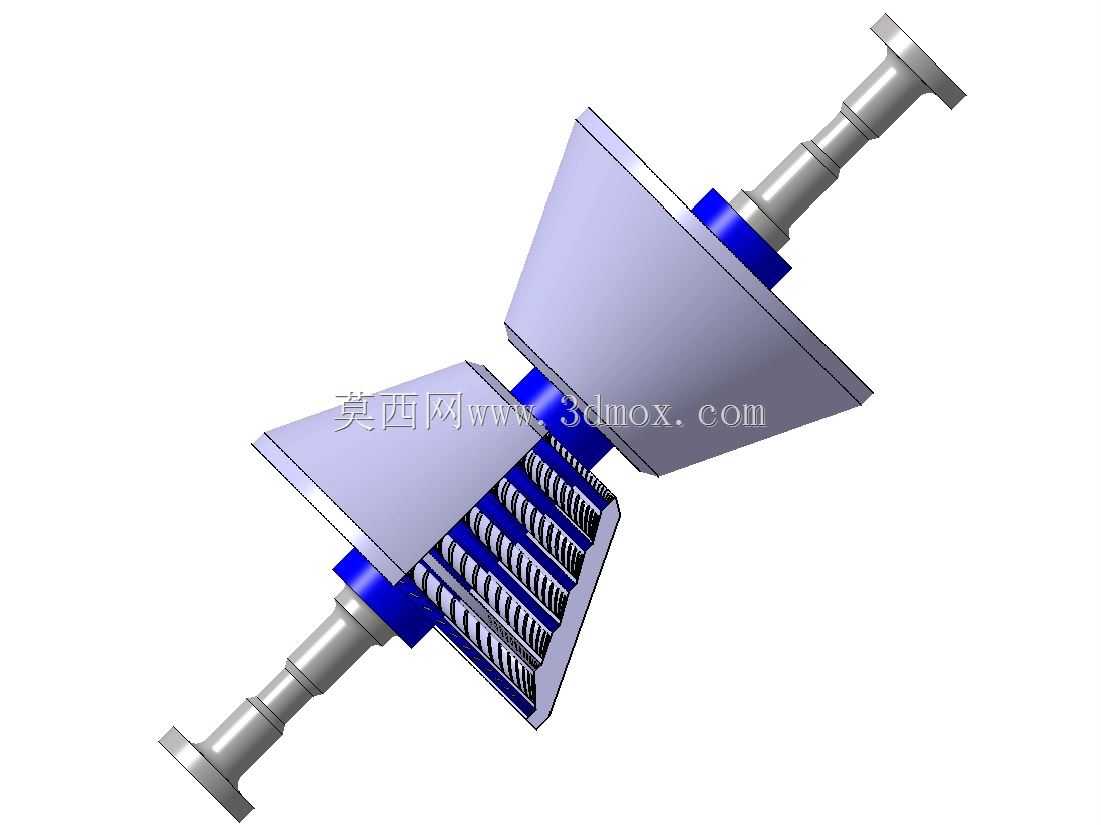

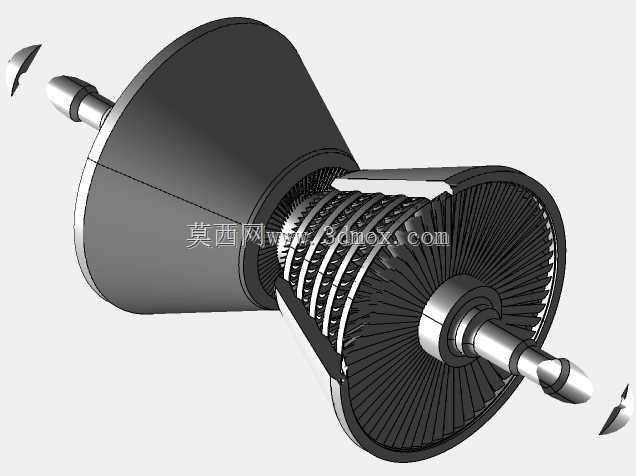

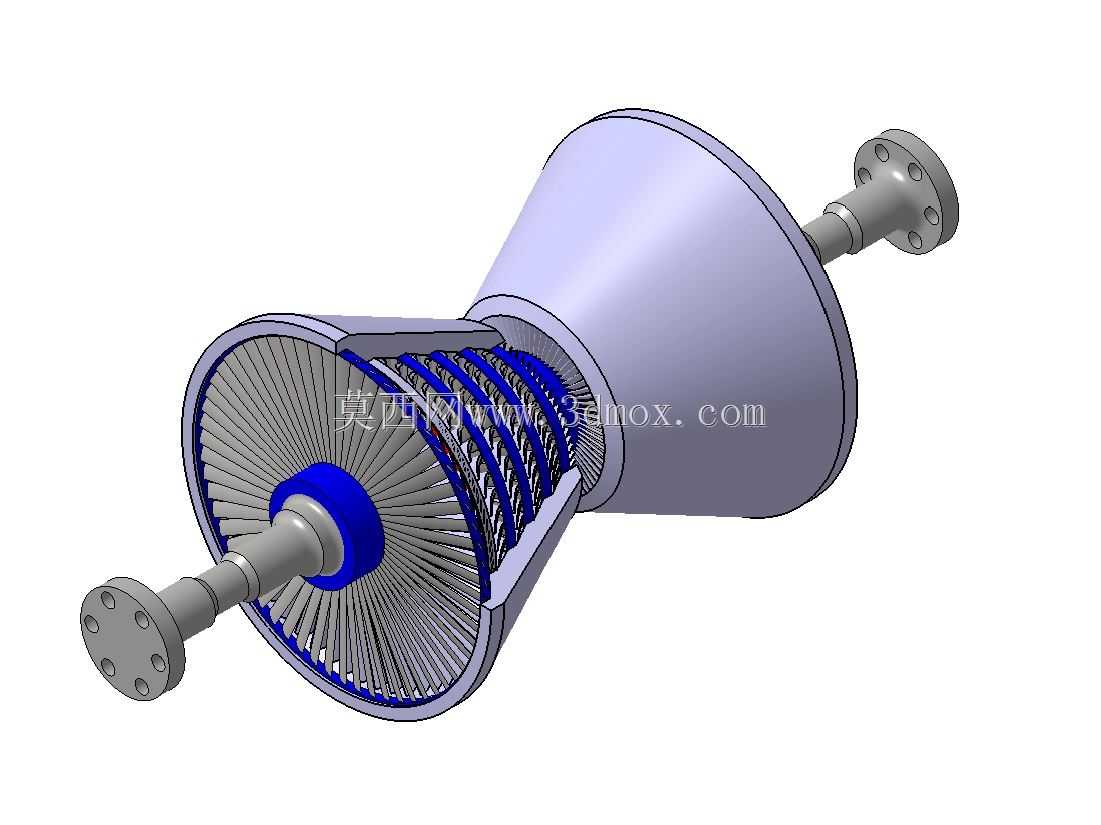

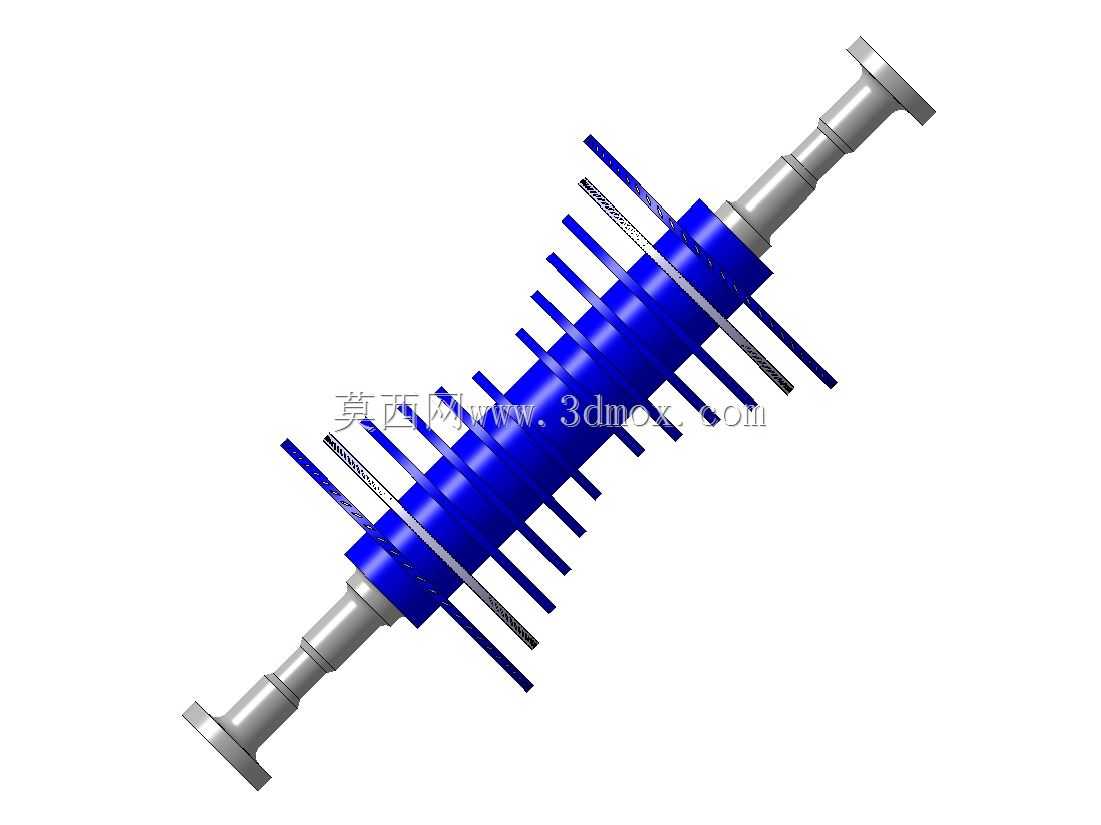

　　从功能特性层面拆解，转子部分是整台低压汽轮机的运动做功核心，整段转子采用整锻+套装叶轮的组合结构，沿蒸汽流动方向逐级布置不同叶高的动叶片，首级动叶片适配中压缸排汽的容积流量，随着蒸汽在通流部分膨胀做功，压力逐级降低、比容逐级增大，末级动叶片的叶高达到最大值，以此匹配大容积流量的蒸汽通流需求；转子两端的轴颈位置支撑在径向轴承上，推力盘布置在转子进汽端，平衡整根转子的轴向推力，两端伸出的法兰轴端分别连接上游中压转子与下游发电机转子，法兰端面的螺栓孔采用铰制孔设计，保证联轴器连接的同轴度与扭矩传递可靠性。定子部分则承担着蒸汽导流、通流部分密封、内部构件支撑的作用，外缸采用锥筒形焊接结构，从进汽端到排汽端通流截面逐级扩大，匹配蒸汽膨胀的流道需求，缸体内部布置有各级隔板，隔板上安装的静叶栅与转子上的动叶栅交替排布，构成完整的蒸汽做功流道，每级隔板与转子对应位置都设置有汽封结构，减少级间蒸汽泄漏损失，外缸两端的端盖位置布置有轴封结构，避免缸内蒸汽外泄或者外界空气漏入真空状态的排汽缸。

　　在设计思路上，该套转子定子组件首先围绕通流效率做核心优化，各级动静叶型采用全三维弯扭设计，匹配不同半径位置的蒸汽流动角度，减少叶型损失与二次流损失；转子动力学设计阶段，充分考虑各级叶轮与叶片的质量分布，将转子的临界转速避开机组工作转速的±10%区间，避免运行过程中出现共振问题，同时对末级长叶片做专门的强度校核，覆盖额定工况、最大流量工况、甩负荷工况等多种极端运行场景下的离心应力、蒸汽弯应力与振动应力，保证叶片在全生命周期内的结构强度。定子部分的设计重点兼顾刚度与密封性，外缸的焊接结构做充分的应力消除处理，避免机组启停过程中的热变形导致通流部分动静碰磨，隔板与外缸的连接采用中分面支承结构，保证缸体受热膨胀过程中隔板中心与转子中心始终保持对中，排汽缸部分的导流结构做流线型优化，减少排汽阻力损失，提升机组的整体循环效率。

　　从安装边界与尺寸配合来看，转子两端的连接法兰采用标准的止口定位结构，法兰螺栓孔的分度圆直径、螺栓规格与相邻的中压转子、发电机转子完全匹配，保证现场安装时的同轴度找正精度；转子的轴颈直径、轴瓦跨距匹配常规200-250MW等级机组的轴承座安装尺寸，可直接适配同类型机组的轴承箱与基础台板。定子外缸的中分面采用法兰螺栓连接结构，中分面的密封槽尺寸匹配高温密封件的安装要求，外缸上的抽汽口、疏水口、轴封供回汽口的位置与接口尺寸，完全对应电站汽水系统的管道布置规范，排汽口的法兰尺寸匹配凝汽器喉部的连接接口，现场安装时可直接完成对接，无需额外做接口改造。在实际运维层面，该结构的转子支持不揭缸完成轴系振动检测，定子的各级隔板可在揭缸后单独吊出检修，降低大修过程中的工作量与检修周期，汽封间隙可根据机组运行年限与磨损情况做针对性调整，平衡漏汽损失与动静碰磨风险。
